Σωλήνωση εσωτερικής
μονάδας
Περικόχλιο
με στόμιο
Σωλήνας
4. Αφαιρέστε την ταινία PVC από τα άκρα
του σωλήνα όταν είστε έτοιμοι να τον
διαμορφώσετε.
5. Στερεώστε το στόμιο διαμόρφωση στην
άκρη του σωλήνα. Το άκρο του σωλήνα
πρέπει να ξεπερνά το στόμιο.
6. Τοποθετήστε το εργαλείο διαμόρφωσης
πάνω στο στόμιο.
7. Γυριστέ το χερούλι του εργαλείου
κατασκευής στομίου δεξιόστροφα μέχρι να
ολοκληρωθεί η διαμόρφωση του σωλήνα.
Διαμορφώστε τον σωλήνα σύμφωνα με τις
διαστάσεις του πίνακα 7.1 .
3. Σφίξτε το περικόχλιο με στόμιο όσο το
δυνατόν περισσότερο με το χέρι.
4. Χρησιμοποιήστε περικοχλιοστρόφιο για
να πιάσετε το περικόχλιο του σωλήνα της
μονάδας.
5. Ενώ κρατάτε σταθερά το περικόχλιο
χρησιμοποιήστε ένα δυναμομετρικό κλειδί
σύσφιξης για να σφίξετε το περικόχλιο
με στόμιο σύμφωνα με τις τιμές ροπής
στρέψης του πίνακα 7.1.

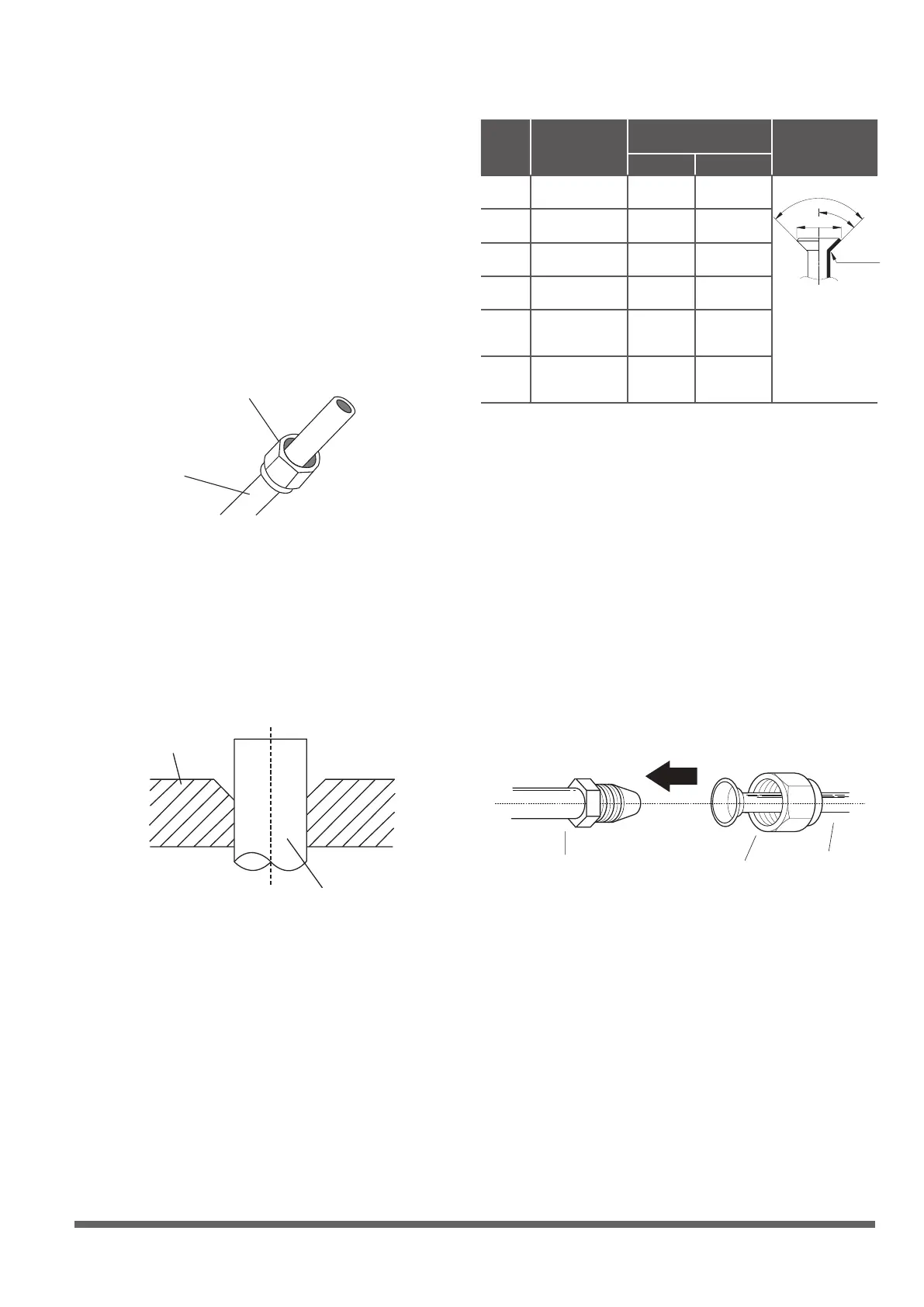

Η κατάλληλη διαμόρφωση είναι απαραίτητη για
την επίτευξη αεροστεγούς στεγανοποίησης.
1. Μετά την αφαίρεση των γρεζιών από τον
κομμένο σωλήνα, σφραγίστε τα άκρα με ταινία
PVC ώστε να μην εισέρχονται ξένα σώματα/
υλικά στον σωλήνα.
2. Τυλίξτε τον σωλήνα με μονωτικό υλικό.
3. Τοποθετήστε περικόχλια με άνοιγμα και στα
δύο άκρα του σωλήνα. Φροντίστε να είναι
στραμμένα προς τη σωστή κατεύθυνση
γιατί δεν μπορείτε μετά τη διαμόρφωση
να τατοποθετήσετε ή να αλλάξετε την
κατεύθυνσή τους. Βλέπε Σχήμα 7.3.
χαλκοσωλήνες
ρακόρ
Σωλήνας
Στόμιο
διαμόρφωσης
Ø 6.4
14.2-17.2 N.m
(144-176 kgf.cm)
8.3/0.3 8.3/0.3
R0.4~0.8
45
°
±
2
90
°
±
4
A
Ø 9.5
32.7-39.9 N.m
(333-407 kgf.cm)
12.4/0.48 12.4/0.48
Ø 12.7
49.5-60.3 N.m
(504-616 kgf.cm)
15.4/0.6 15.8/0.6
Ø 15.9
61.8-75.4 N.m
(630-770 kgf.cm)
18.6/0.7 19/0.74
Ø 19.1
97.2-118.6 N.m
(990-1210 kgf.
cm)
22.9/0.9 23.3/0.91
Ø 22
109.5-133.7 N.m
(1117-1364 kgf.
cm)
27/1.06 27.3/1.07
Δυναμομε-
τρικό κλειδί
σύσφιξης
Σχήμα
στομίου
Min. Max.
Μέγεθος στομίου
(Α) (mm/inch)
Πάχος
σωλή
-
να
8. Αφαιρέστε το εργαλείο και το στόμιο
διαμόρφωσης και επιθεωρήστε το άκρο του
σωλήνα για τυχόν ρωγμές. Βεβαιωθείτε ότι η
διαμόρφωση είναι ομοιόμορφη.
Συνδέστε τους χάλκινους σωλήνες πρώτα με
την εσωτερική μονάδα. Συνδέστε κατόπιν την
εσωτερική μονάδα με την εξωτερική. Συνδέστε
πρώτα τον σωλήνα χαμηλής και κατόπιν τον
σωλήνα υψηλής πίεσης.
1. Κατά τη σύνδεση των περικοχλίων με στόμιο,
απλώστε ένα λεπτό στρώμα ψυκτικού ελαίου
στα διαμορφωμένα άκρα των σωλήνων.
2. Ευθυγραμμίστε το κέντρο των δύο σωλήνων
που πρόκειται να συνδέσετε.
