≤ 6 0.75
6 - 10 1
10 - 16 1.5
16 - 25 2.5
25- 32 4
32 - 45 6
≤ 7 18
7 - 13 16
13 - 18 14
18 - 25 12
25 - 30 10
Πριν πραγματοποιήσετε εργασίες καλωδίωσης
ή άλλες ηλεκτρικές εργασίες, αποσυνδέστε την
κεντρική παροχή ρεύματος.
1. Προετοιμάστε το καλώδιο για τη σύνδεση.
α. Επιλέξτε το σωστό μέγεθος καλωδίου πριν
ετοιμάσετε το καλώδιο για να το συνδέσετε.
Βεβαιωθείτε ότι χρησιμοποιείτε καλώδια
H07RN-F.
AWG
2
Κατά τη σύνδεση των καλωδίων
ακολουθείτε με προσήλωση το διάγραμμα
συρμάτωσης που θα βρείτε στην εσωτερική
πλευρά του καλύμματος του ηλεκτρικού
κιβωτίου.
β. Χρησιμοποιήστε απογυμνωτές καλωδίων για
να αφαιρέσετε το ελαστικό περίβλημα από
αμφότερα τα άκρα του καλωδίου σήματος σε
μήκος περίπου 15cm (5,9”).
γ. Αφαιρέστε τη μόνωση από τα άκρα.
δ. Χρησιμοποιήστε πένσα σύσφιξης για να
δημιουργήσετε u απολήξεις.

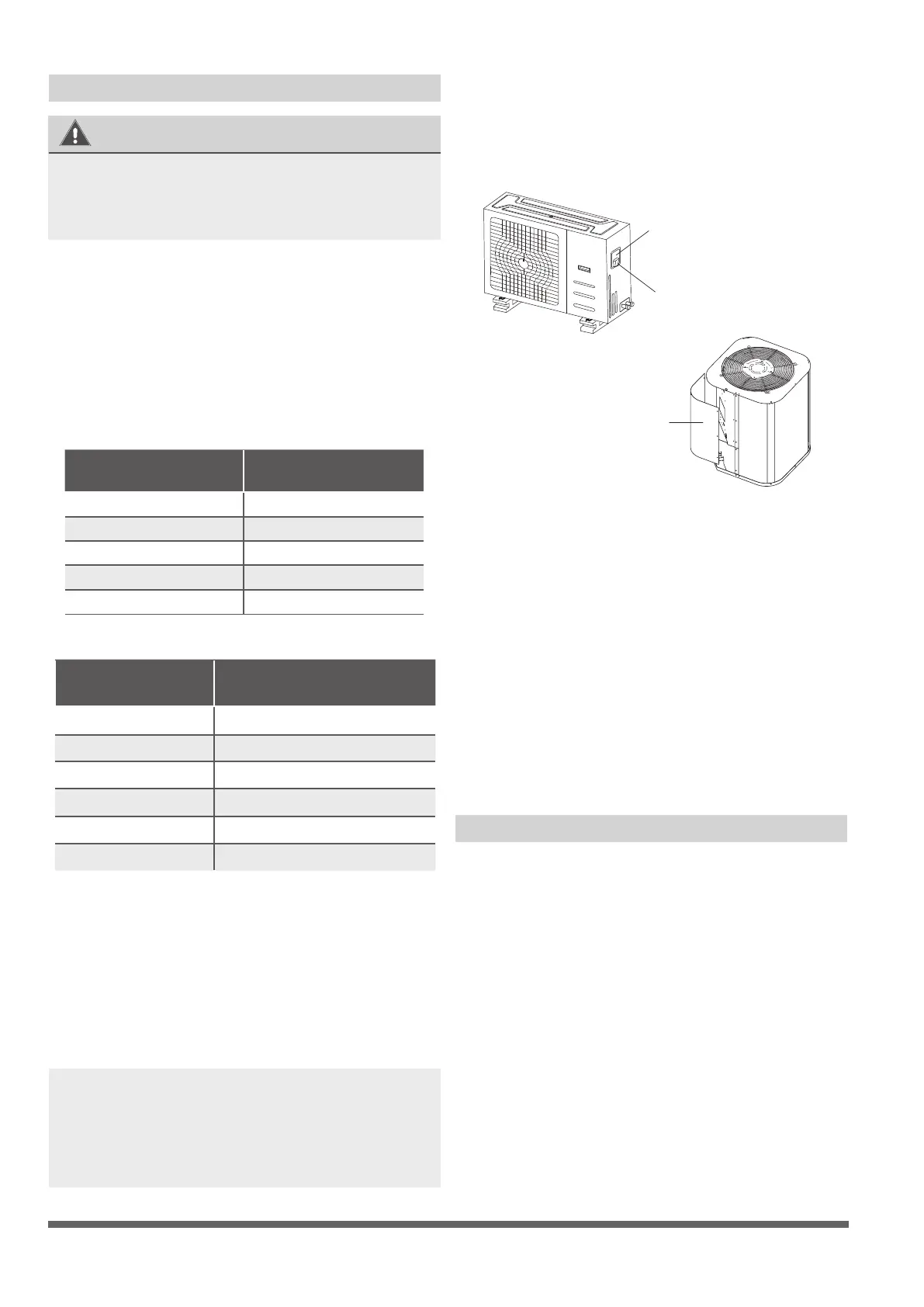

2. Αφαιρέστε το ηλεκτρικό κάλυμμα της εξωτερικής
μονάδας. Αν δεν υπάρχει κάλυμμα στην εξωτερική
μονάδα, αφαιρέστε τις βίδες από τη πλακέτα
της συντήρησης και αφαιρέστε την πλακέτα
προστασίας. (Δείτε Σχ. 8.1, 8.2).
Κάλυμμα
Βίδα
Πάνελ προστασίας
3. Συνδέστε τα άκρα σε σχήμα u με τις τερματικές
απολήξεις. Ταιριάξτε τα χρώματα/ετικέτες
σήμανσης των καλωδίων με τις ετικέτες της
συστοιχίας τερματικών απολήξεων. Βιδώστε
και στερεώστε τα άκρα του κάθε καλωδίου στην
αντίστοιχη τερματική απόληξη.
4. Σφίξτε το καλώδιο με τον σφικτήρα καλωδίων.
5. Μονώστε τα καλώδια που δεν χρησιμοποιήσατε
με ηλεκτρική ταινία. Διατηρήστε τα μακριά από
κάθε είδους ηλεκτρικό ή μεταλλικό εξάρτημα.
6. Επανατοποθετήστε το κάλυμμα του ηλεκτρικού
κιβωτίου.
1. Προετοιμάστε το καλώδιο για τη σύνδεση.
α. Χρησιμοποιήστε απογυμνωτές καλωδίων
για να αφαιρέσετε το ελαστικό περίβλημα από
αμφότερα τα άκρα του καλωδίου σήματος σε
μήκος περίπου 15cm (5,9”).
β. Αφαιρέστε τη μόνωση από τα άκρα των
καλωδίων.
γ. Χρησιμοποιήστε πένσα σύσφιξης για να
δημιουργήσετε σχήμα u στα άκρα.
2. Χαλαρώστε τον κοχλία στο κάλυμμα του
ηλεκτρικού κιβωτίου και αφαιρέστε το
κάλυμμα.
3. Συνδέστε τα άκρα σε σχήμα u με τις τερματικές
απολήξεις. Ταιριάξτε τα χρώματα/ετικέτες
σήμανσης των καλωδίων με τις ετικέτες της
