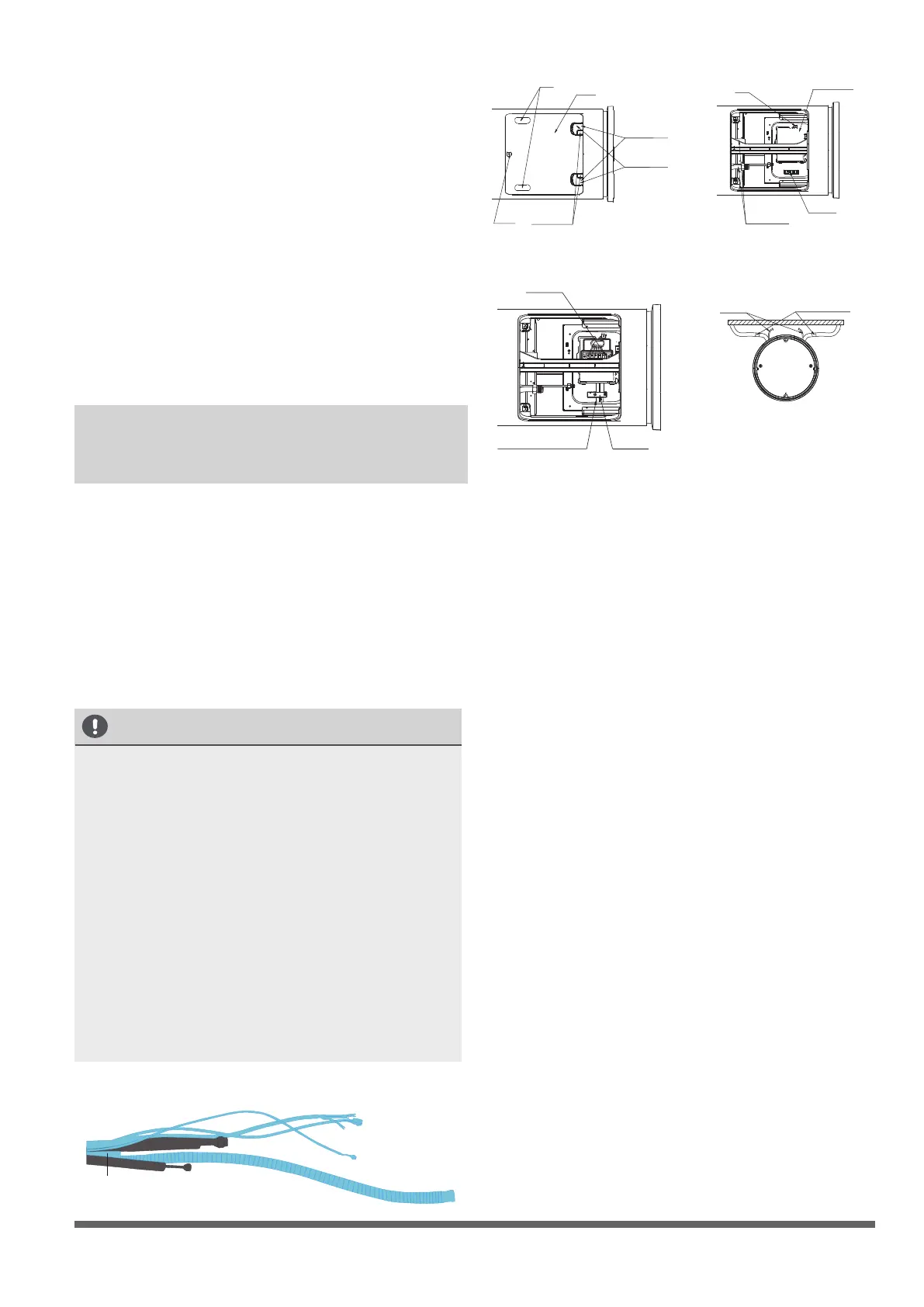

Pagina 10


1. Desfaceți pachetul și scoateți unitatea de
interior. Îndepărtați banda de protecție și orice
componente.
2. Scoateți toate accesoriile.
3. Vericați toate accesoriile se potrivesc cu cele
din „Schemele de instalare și accesorii” de pe
pagina anterioară.
4. Scoateți ltrul PM2.5 și instalați-l.


1. Întindeți conductele de legătură pe o suprafață
întinsă. Așezați furtunul de evacuare, conducta
pentru agent frigoric și toate cablurile electrice
(asigurându-vă ambele capete sunt corect
poziționate) lângă acestea.
2. Folosind furtunul de evacuare ca dispozitiv de
ghidare, măsurați și reglați lungimea cablului
de joasă tensiune, a cablului de înaltă tensiune
și a celorlalte cabluri electrice, precum și a
conductei pentru agent frigoric. Folosiți curele
autoblocante pentru a le ține la un loc.
3. Aranjați sistemul de conducte astfel încât
furtunul de evacuare e jos, conductele de
legătură la mijloc, iar cablurile electrice sus.
4. În funcție de locația unității de interior și a găurii
din perete, reglați direcția și poziția furtunurilor
(a se vedea Fig. 4.5) pentru a efectua efectuarea
din stânga sau din dreapta.
5. Întindeți jos ambalajul aparatului. Puneți
unitatea cu fața în jos pe ambalaj. Desfaceți
șuruburile carcasei posterioare, apoi apucați
de cârlig și ridicați carcasa. Desfaceți șuruburile
de pe carcasa blocului terminal, apoi scoateți
carcasa urmând direcția săgeții.
6. Scoateți cablul de test și potriviți culorile /
etichetele cablurilor cu etichetele de blocul
terminal. Folosiți cleme pentru cabluri și
șuruburi pentru a prinde cablurile de terminal.
7. Puneți la loc carcasa terminalului și xați-o cu
șuruburi. Instalați unitatea.

Pentru a evita căderea unității, unitatea
de interior trebuie xată cu șuruburi pe podea.
Πριν από την εγκατάσταση, διαβάστε
προσεκτικά τις Προφυλάξεις Ασφαλείας.
Σε κάποβεβ
1. jhgjhgj

Dacă este necesar mai mult suport pentru a
evita căderea unității, poate instalată o pană
de protecție. Procedura de instalare a acesteia
este următoarea:
Scoateți pana de protecție și măsurați
dimensiunea corectă.
Folosiți șuruburile auto-letante pentru a xa
pana de protecție de carcasa superioară a
unității de interior.
Fixați bine pe perete celălalt capăt al penei cu
ajutorul șuruburilor auto-letante.
conexiune electrică
conducta pentru
agent frigoric
evacuare
mâner
panou din plastic de acoperire
a cablurilor de alimentare
cablu de alimentare
și cablu de legătură
conducta de legătură și
furtunul de evacuare
carcasa blocului
terminal
bloc terminal
șurub
șurub
carcasă posterioară
baza suportului
clemă pentru cablu
cablu de
alimentare
ieșire
stânga
racord
conducte
pentru modelul
18000Btu/h
pentru modelul
18000Btu/h


1. Măsurați poziția găurilor pentru instalare.
2. Introduceți șuruburile M8 în unitatea aată
pe podea (numărul de șuruburi depinde de
numărul de găuri de pe corpul unității).
3. Ridicați unitatea de interior astfel încât găurile
de instalare acopere șuruburile, apoi
strângeți piulițele pe șuruburi.
ieșire
dreapta
