Pagina 18
Conductă unitate interioară
Piuliță expandare Conductă
4. Îndepărtați banda din PVC din capetele
conductei atunci când trebuie să realizați
expandarea.
5. Atașați expansorul la capătul conductei.
Capătul conductei trebuie să depășească
marginea expansorului conform cu
dimensiunile din tabelul de mai jos.
6. Puneți expansorul pe forma de expandare.
7. Rotiți mânerul expansorului în sensul
acelor de ceasornic până ce conducta este /
expandată complet. Respectați dimensiunile
din tabelul 7.1
3. Strângeți piulița pe cât de mult posibil cu
mâna.
4. Utilizând o cheie de buloane apucați piulița
de pe conducta unității.
5. După ce apucați ferm piulița de pe conducta
unității, utilizați o cheie dinamometrică
pentru a strânge piulița conform cu valorile
de torsiune din cerințele cuplului de torsiune
din tabelul 7.1 Cerințe cuplu de torsiune.
de expandare

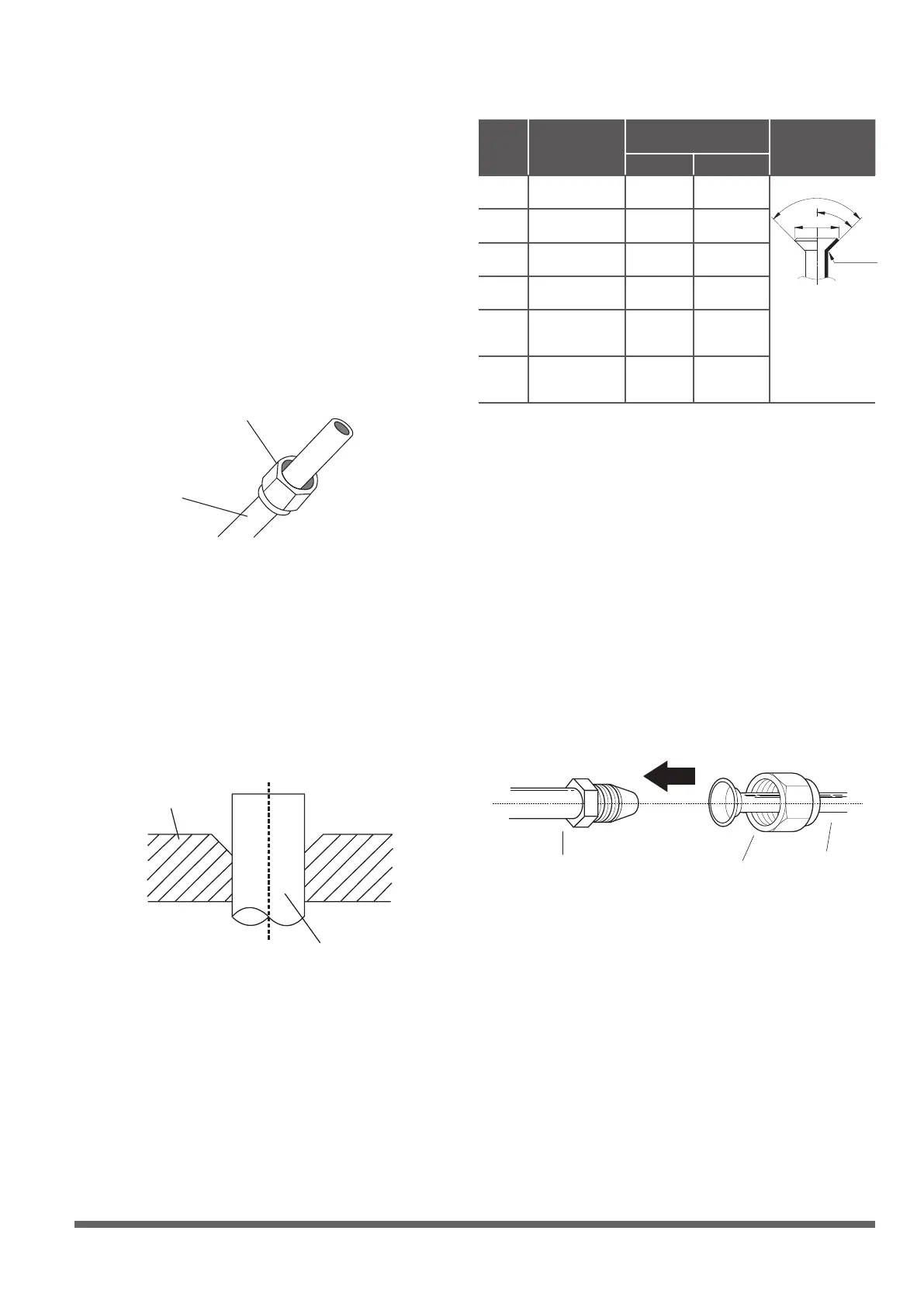

O expandare este esențială pentru a avea o
etanșare bună.
1. După îndepărtarea bavurii din țeava tăiată,
etanșați capetele cu bandă din PVC pentru
a preveni ca materiile străine să pătrundă în
conductă.
2. Acoperiți țeava cu material de izolare.
3. Atașați piulițe la ambele capete ale conductei.
Asigurați-vă că sunt îndreptate în direcția
corectă, deoarece nu le puteți instala și nu
le puteți schimba direcția după expandare.
Vedeți Fig. 7.3.
țeavă din cupru
piuliță de
expandare
Tub
Formând
pumnul
Ø 6.4
14.2-17.2 N.m
(144-176 kgf.cm)
8.3/0.3 8.3/0.3
R0.4~0.8
45
°
±
2
90
°
±
4
A
Ø 9.5
32.7-39.9 N.m
(333-407 kgf.cm)
12.4/0.48 12.4/0.48
Ø 12.7
49.5-60.3 N.m
(504-616 kgf.cm)
15.4/0.6 15.8/0.6
Ø 15.9
61.8-75.4 N.m
(630-770 kgf.cm)
18.6/0.7 19/0.74
Ø 19.1
97.2-118.6 N.m
(990-1210 kgf.
cm)
22.9/0.9 23.3/0.91
Ø 22
109.5-133.7 N.m
(1117-1364 kgf.
cm)
27/1.06 27.3/1.07
Cuplu de torsiune
Forma de
expandare
Min. Max.
Dimensiune expandare (A)
(Unitate: mm/inci)
Diametrul
conductei
8. Îndepărtați expansorul și forma de expandare,
apoi inspectați capătul conductei pentru
crăpături și expandare uniformă.
Conectați țevile din cupru mai întâi la unitatea de
interior, apoi la cea de exterior. Conectați mai întâi
conducta de joasă presiune, apoi cea de înaltă
presiune.
1. Când conectați piulițele de expandare, aplicați
un strat subțire de ulei frigoric pe capetele
expandate ale țevilor.
2. Aliniați centrul celor două conducte pe care
urmează să le conectați.
