involight Commander ShowControl - Page 6

5
9
Taste /PAGE/
Zum Umschalten im Modus /CHASE/ und /SCENE/ zwischen
Speicherseiten:
Page A: Speicherplatz 1-12
Page B: Speicherplatz 13-24
Page C: Speicherplatz 25-36
10
Pan wheel
Zur Steuerung der Schwenkbewegung und für Programmierfunktionen.
11
Tilt wheel
Zur Steuerung der Neigebewegung und für Programmierfunktionen.
12
Schieberegler
Zum Einstellen der DMX-Werte für die angewählten Geräte. Der
aktuelle DMX-Wert wird im Display angezeigt.
13
Taste /PgDn/Clear/
Schaltet die Schieberegler zwischen den Seiten A, B und C.
Setzt alle aktuellen Eingaben der Schieberegler und Pan/Tilt-Wheels
auf den Wert Null zu.
14
Taste /PgUp/, DRGBW Fade
TIME
Schaltet die Schieberegler zwischen den Seiten A, B und C. Durch
gedrückt halten kann man Fade Time für die D, R, G, B, W Kanäle
einstellen.
15
Schieberegler /Wait Time/
Zum Einstellen der Szenendauer beim Abruf von Beleuchtungsszenen
oder einer Lauflichtsequenz.
16
Schieberegler /Fade Time/
Zum Einstellen der Überblenddauer beim Abruf von
Beleuchtungsszenen oder einer Lauflichtsequenz.
17
Schieberegler /Master/
Zum Einstellen der Helligkeit. Alle Werte der Dimmer- und
Farbeinstellung-Kanäle werden gemeinsam mit diesem Schieberegler
gesteuert.
18
Regler des Farbwerts
Stellt Farbwert als Farbwinkel H auf dem Farbkreis (etwa 0° für Rot,
120° für Grün, 240° für Blau) ein.
19
Regler des Farbsättigung
Stellt Sättigung S in Prozent (0 % = weiß, 50 % = wenig gesättigte
Farbe, 100 % = gesättigte, reine Farbe) ein.
20
Regler des Hellwerts
Stellt Hellwert V als Prozentsatz (0 % = keine Helligkeit, 100 % = volle
Helligkeit) ein.
21
Taste /REC/Enter/
Multifunktionstaste (z.B. Speichern, Bestätigung)
22
Taste /Menus/ESC/
Multifunktionstaste (z.B. Aufrufen oder Verlassen der
Systemeinstellungen, Abbrechen eines Vorgangs, Insert-Befehl, Tap-
Funktion)
23
Taste /Black out/DEL/
Multifunktionstaste (z.B. Schaltet alle Steuerkanäle auf den Wert Null.
Zum Löschen von Beleuchtungsszenen oder Lauflichtsequenzen).
24
Taste /Run Mode/Swap/
Multifunktionstaste (z.B. Schaltet zwischen manuellem,
musikgesteuertem und zeitgesteuertem Modus um. Schaltet zwischen
verschiedenen Parametern um).
25
USB-Anschluss
Zum Speichern/Laden von Einstellungen und Programmen auf ein
USB-Speichermedium und Firmware-Updates.

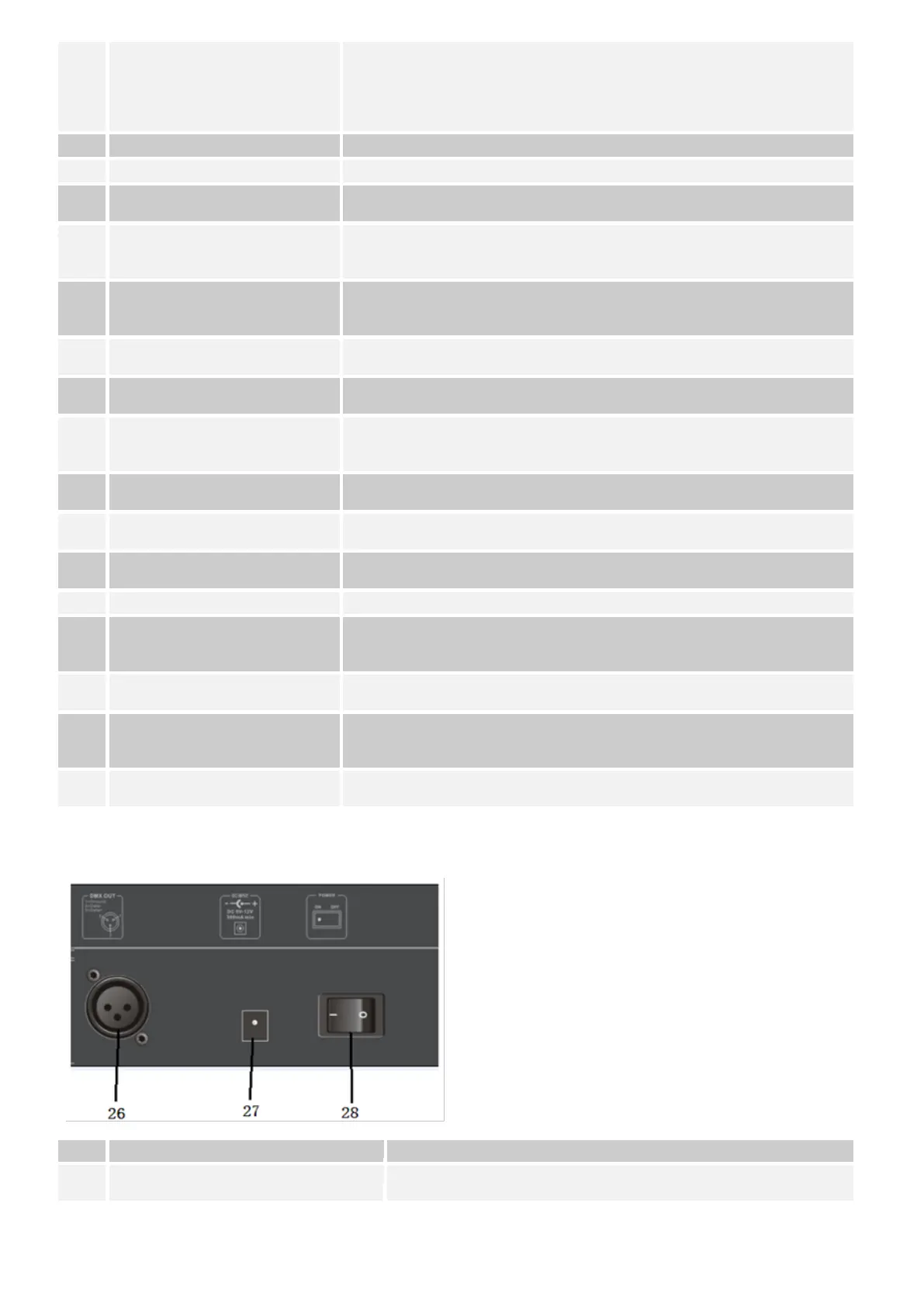

Abbildung 2:
Rückansicht
Pos.
Anschluss
Funktion
26
DMX512-Ausgang
3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des
ersten Scheinwerfers.
