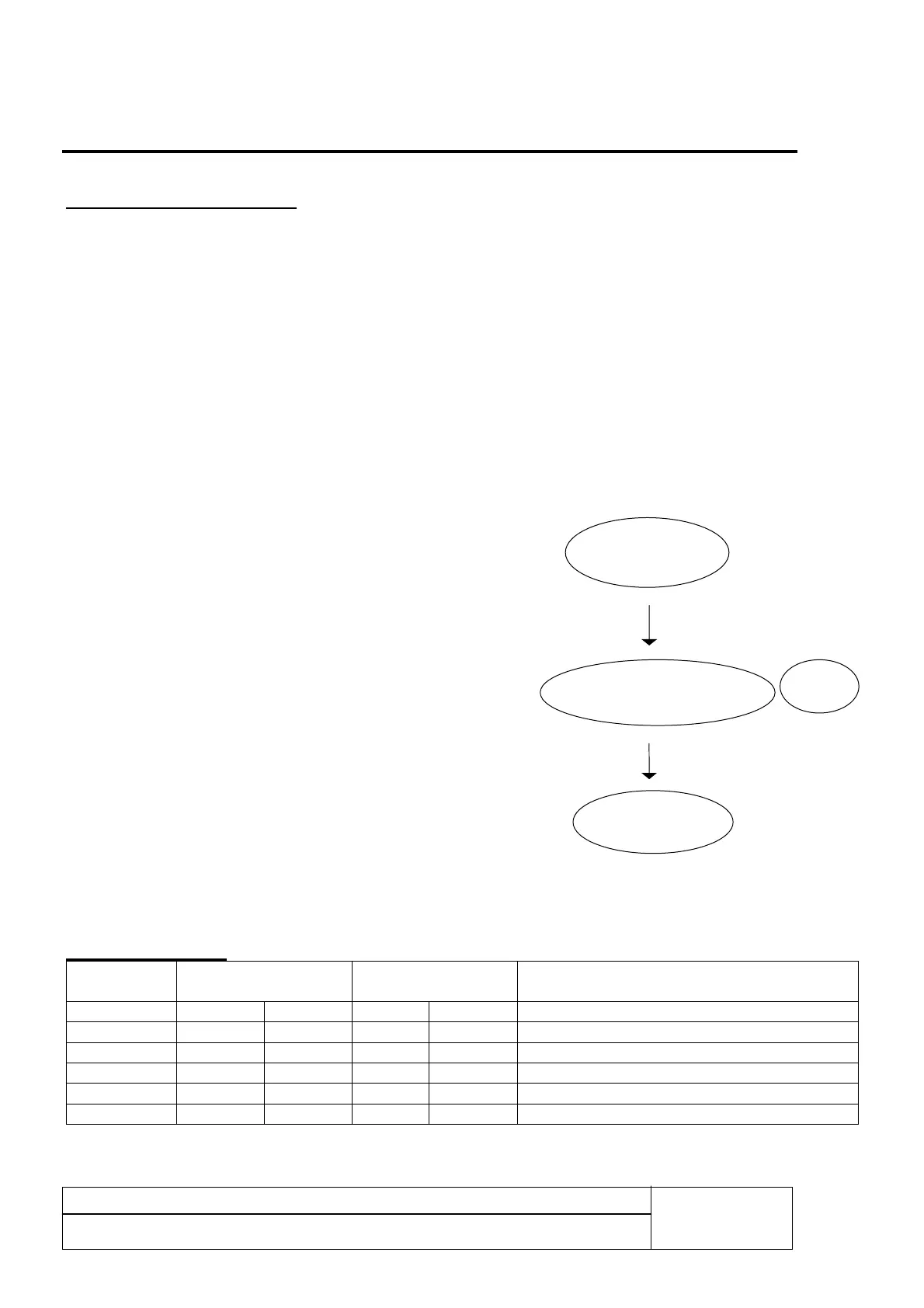

Schaltdiagramm: 3
Allgemeine Funktionsweise:
Die Schaltuhr beginnt mit einer Vorlaufzeit. Während der Vorlaufzeit wird auf der Sichtanzeige die
Länge der Hauptzeit intermittierend wiedergegeben. Gegebenenfalls kann während der Vorlaufzeit die
Hauptzeit nach Belieben durch Drücken der Timertaste verkürzt werden. Die Vorlaufzeit kann auf 0 -
255 Minuten programmiert werden. Die Vorlaufzeit kann mit Hilfe der Schnellstartfunktion überbrückt
werden, die durch die Start / Pause taste aktiviert wird. Die Hauptzeit folgt automatisch nach der
Vorlaufzeit. Während der Hauptzeit wird die noch bleibende Zeit auf der Sichtanzeige wiedergegeben.
Die Hauptzeit kann auf 0 - 255 Minuten programmiert werden.
Durch Drücken der Start / Pause taste kann die Hauptzeit zeitweise unterbrochen werden. Die
Nachlaufzeit beginnt automatisch nach der Hauptzeit und kann auf 0 - 255 Minuten eingestellt werden.
Während der Hauptzeit sind beide Relais aktiv, während der Vor- und Nachlaufzeit ist nur Relais 2 aktiv.
Während der Nachlaufzeit wird auf der Sichtanzeige “Cl” (cool) wiedergegeben. Die Schaltuhr kann
durch Drücken der Stoptaste gestoppt werden. Wird die Stoptaste während der Hauptzeit gedrückt, so
beginnt automatisch die Nachlaufzeit. Wird die Stoptaste während der Vorlaufzeit gedrückt, so verkürzt
sich die Hauptzeit um 1 Minute.
Relaisschalttabelle:
–S Softwareversion,
(Signalausgang)
–P Softwareversion
(Pulsausgang)
Standardsichtanzeige
Schaltuhr Relais 1 Relais 2 Relais 1 Relais 2
Stand-by AUS AUS AUS AUS - (Bindestrich)
Vorlaufzeit AUS AN Puls AUS Intermittier. Anzeige der Hauptzeitdauer
Hauptzeit AN AN AUS AUS Verbleibende Hauptzeit
Pause AUS AN AUS AUS Intermittier. Anzeige der Hauptzeitdauer
Nachlaufzeit AUS AN AUS Puls CL
Vorlaufzeit
Hauptzeit
Nachlaufzeit
Pause
Softwareversion –S
-
Während der Vorlaufzeit ist Relaiskontakt 2 geschlossen. In
der Vorlaufzeit werden die Hauptzeitwe
rte intermitierend
angezeigt.
-
Während der Hauptzeit sind beide Kontakte geschlossen
(Relais 1 & 2). Die verbleibende Zeit wird angezeigt. Durch
Drücken der Pause –
Taste wird die Hauptzeit zeitweise
unterbrochen.
- Während der Nachlaufzeit ist nur Rela
iskontakt 2
geschlossen. In der Nachlaufzeit erscheint "CL" in der
Sichtanzeige.
Softwareversion –P
-
Während der Vorlaufzeit werden keine Relaissignale
bestätigt. In der Vorlaufzeit werden die programmierten
Hauptzeitwerte intermitierend angezeigt.
- S
obald die Hauptzeit gestartet werden soll, sendet der
MicroTimer einen Puls zu Relais 1. Die verbleibende
Hauptzeit wird angezeigt.
-
Sobald die Nachlaufzeit gestartet werden soll, gibt der
MicroTimer einen Puls an Relais 2. In der Sichtanzeige
erscheint “CL”.
