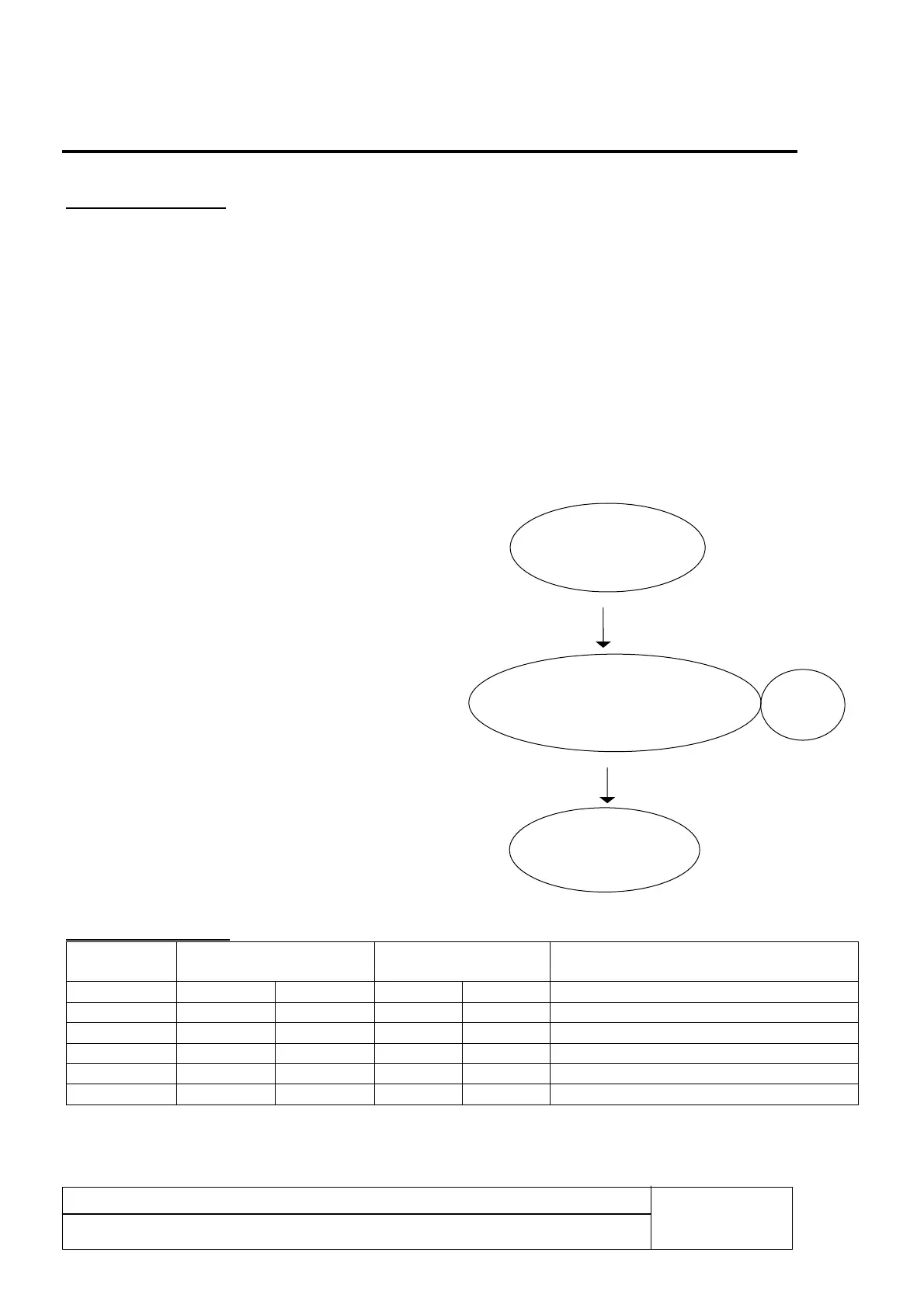

Schakeldiagram: 3
De Globale werking
De timer begint met de voorlooptijd. Gedurende de voorlooptijd wordt in het display de lengte van de
hoofdtijd knipperend weergegeven. Tevens kan men in de voorlooptijd de hoofdtijd nog naar beneden
bijstellen door op de Stop toets te drukken. De voorlooptijd is instelbaar van 0 - 255 minuten. De
voorlooptijd kan overbrugd worden door de snelstart functie via de Start / Pause toets te activeren. De
hoofdtijd volgt automatisch na de voorlooptijd. Tijdens de hoofdtijd wordt de resterende tijd in het display
weergegeven. De hoofdtijd is instelbaar voor 0 - 255 minuten.
De hoofdtijd kan tijdelijk onderbroken worden door het indrukken van de Start / Pause toets. De
Nalooptijd volgt automatisch op de hoofdtijd en is instelbaar voor 0 - 255 minuten. Gedurende de
hoofdtijd zijn beide relais actief, in de voorlooptijd en in de nalooptijd is alleen relais 2 actief. In de
nalooptijd geeft het display “Cl” (cool) weer. De timer kan gestopt worden door het indrukken van de
Stop toets. Indien de Stop toets wordt ingedrukt tijdens de hoofdtijd dan volgt automatisch de nalooptijd.
Als de Stop toets wordt ingedrukt in de voorlooptijd wordt de hoofdtijd met 1 minuut verkort.
Relais schakeltabel:
Software versie –S,
(signaal uitgang)
Software versie –P
(puls uitgang)
Standaard display aanduiding
Timer stand Relais 1 Relais 2 Relais 1 Relais 2
Stand-by Off Off Off Off - (streepje)
Voorlooptijd Off On Puls Off Hoofdtijd knipp.
Hoofdtijd On On Off Off Restant hoofdtijd
Pauze Off On Off Off Hoofdtijd knipp.
Nalooptijd Off On Off Puls CL
Voorlooptijd
Hoofdtijd
Nalooptijd
Pauze
Software versie –S
-
Tijdens de voorlooptijd is het relais contact 2
gesloten. In de voorlooptijd knippert het display
met de hoofdtijd waarde.
-
In de hoofdtijd zijn beide contacten gesloten
(relais 1 & 2). Het display geeft de resterende tijd
weer en de Pause
toets kan gebruikt worden voor
tijdelijke onderbreking van de hoofdtijd.
-
In de nalooptijd is alleen relais contact 2
gesloten. In
de nalooptijd geeft het display “CL”
aan.
Software versie –P
-
In de voorlooptijd worden er geen relais signalen
bekrachtigd. In de voorlooptijd knippert het display
met de ingestelde hoofdtijd waarde.
-
Zodra er begonnen dient te worden met de
hoofdtijd geeft de MicroTimer
een puls af op relais
1. Het display geeft de resterende hoofdtijd aan.
-
Zodra er begonnen dient te worden met de
nalooptijd geeft de MicroTimer
een puls af op
relais 2. Het display geeft CL aan.
