IPC MicroTimer - Elektrisch Aansluitschema

Technisch manual IPC MicroTimer IPC Systems B.V.
Technisch manual IPC MicroTimer Pagina 6
Versie 1.3
Ontwikkelingsspecificaties, wijzigingen voorbehouden Datum 14-03-‘02

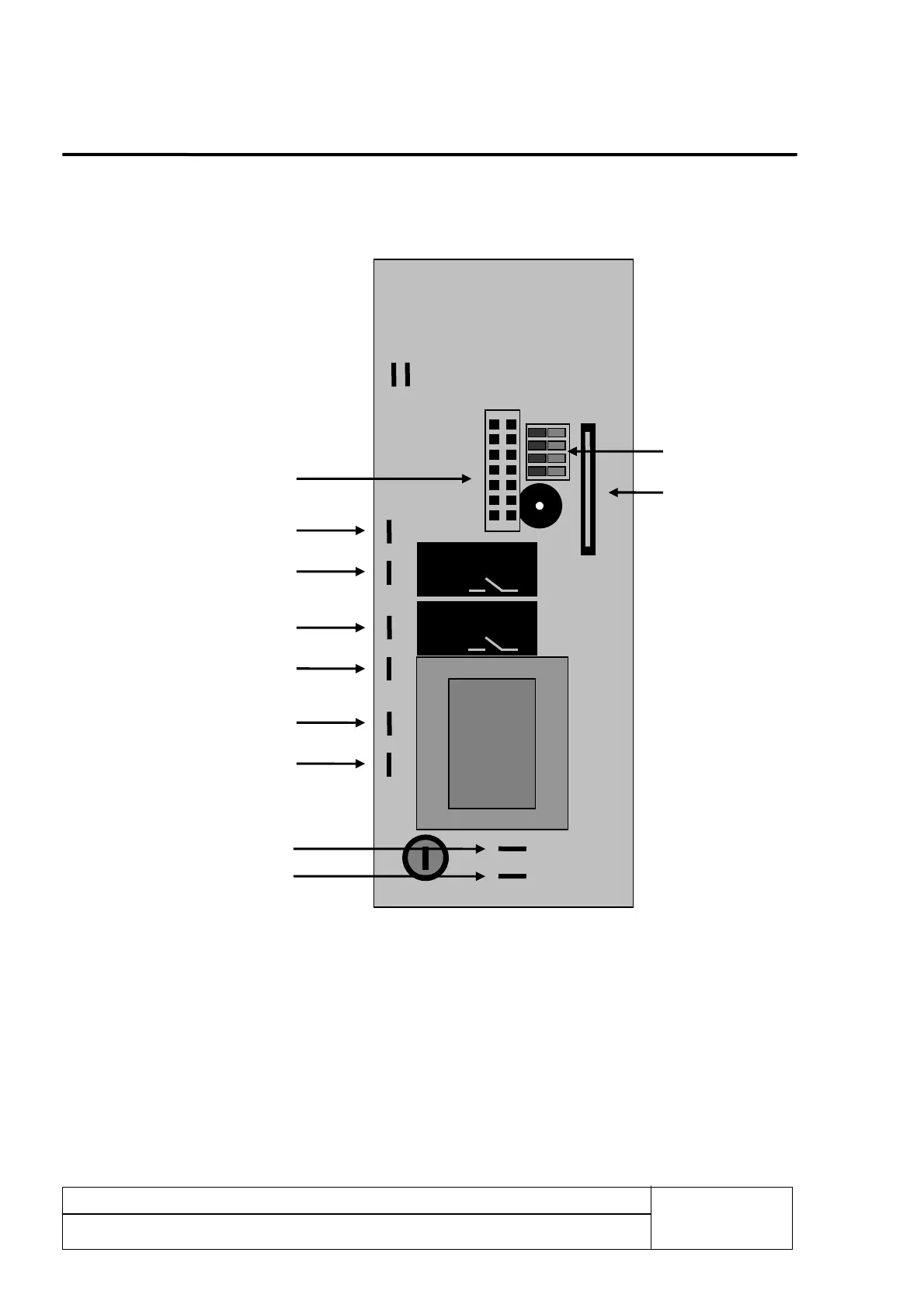

Elektrisch aansluitschema: 4
Aansluitingen van de stuursignalen op achterzijde van de print :
*Dipswitch werking: 1 = On Stoptoets aanwezig
1 = Off Stoptoets niet aanwezig
2 = On Timertoets aanwezig
2 = Off Timertoets niet aanwezig
3 = On Start / Pause toets aanwezig
3 = Off Start / Pause toets niet aanwezig
4 = On Wijziging van de instellingen is mogelijk
4 = Off Wijziging van de instellingen niet mogelijk
Zekering
Relais 1 max.
6,3A
Relais 2 max.
6,3A
Voedingsspanning 230V AC
Aansluiting uitgang 1
Aansluiting uitgang 2
Voedingsspanning
24V AC/DC
Aansluiting “long
distance” pcb
Dipswitchen *
Aansluiting
toetsenboord
