IPC MicroTimer - Diagramm der Elektrischen Anschlüsse

Technisch manual IPC MicroTimer IPC Systems B.V.
Technisch manual IPC MicroTimer Pagina 20
Versie 1.3
Ontwikkelingsspecificaties, wijzigingen voorbehouden Datum 14-03-‘02

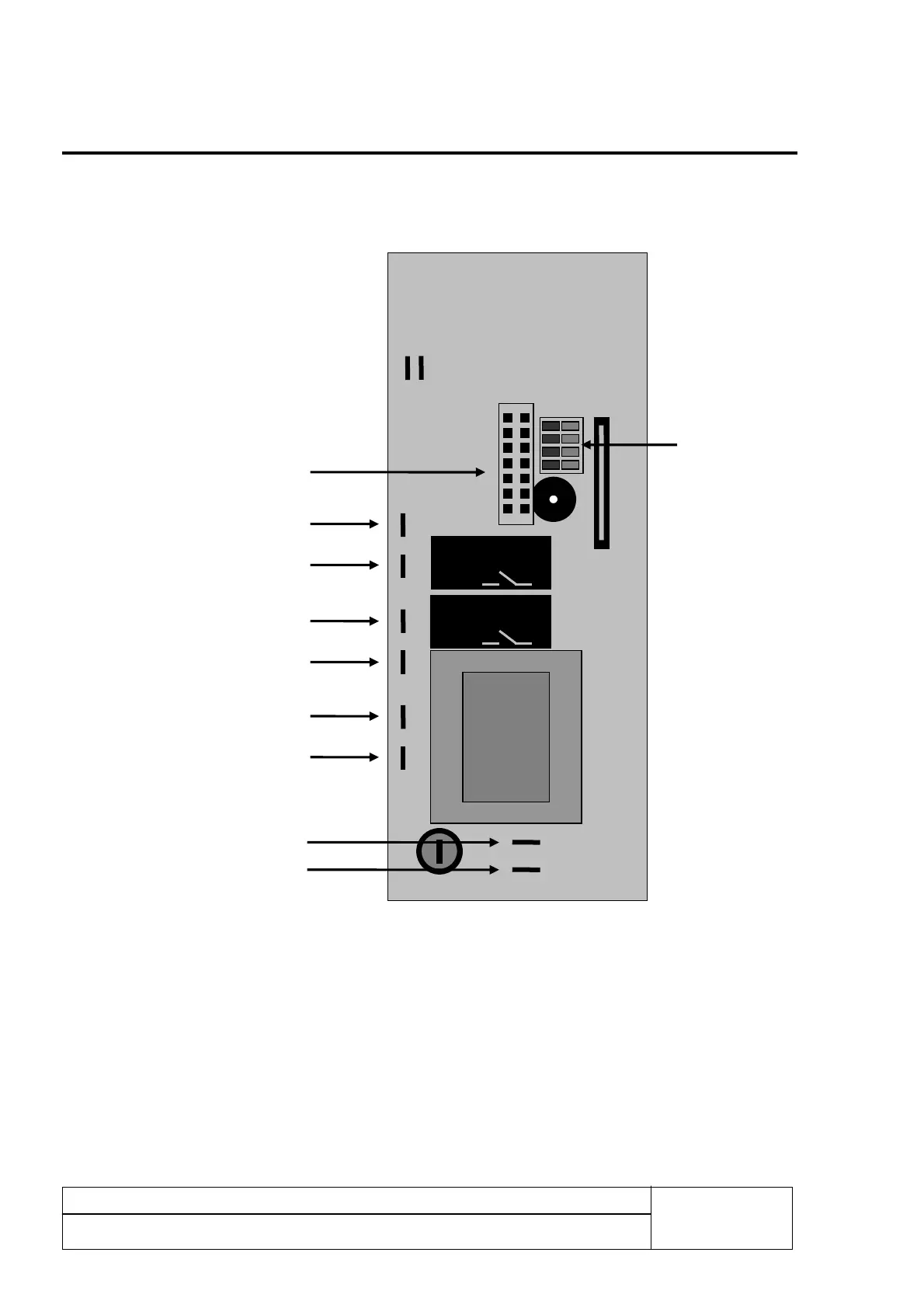

Diagramm der elektrischen Anschlüsse: 4
Anschlüsse der Steuersignale auf der Rückseite der Schaltplatte :
*Funktionsweise Dip-Schalter: 1 = On Stoptaste anwesend
1 = Off Stoptaste nicht anwesend
2 = On Timertaste anwesend
2 = Off Timertaste nicht anwesend
3 = On Start / Pause anwesend
3 = Off Start / Pause nicht anwesend
4 = On Änderung der Einstellungen möglich
4 = Off Änderung der Einstellungen nicht möglich
Versorgungsspannung
230V AC
Versorgungsspannung
24V AC/DC
Relais 1 max.
6,3A
Relais 2 max.
6,3A
Ausgang 1
Ausgang 2
Externe anschluss
Nachlauf” pcb
Dipschalter*
