Tabla de conexiones eléctricas: 4

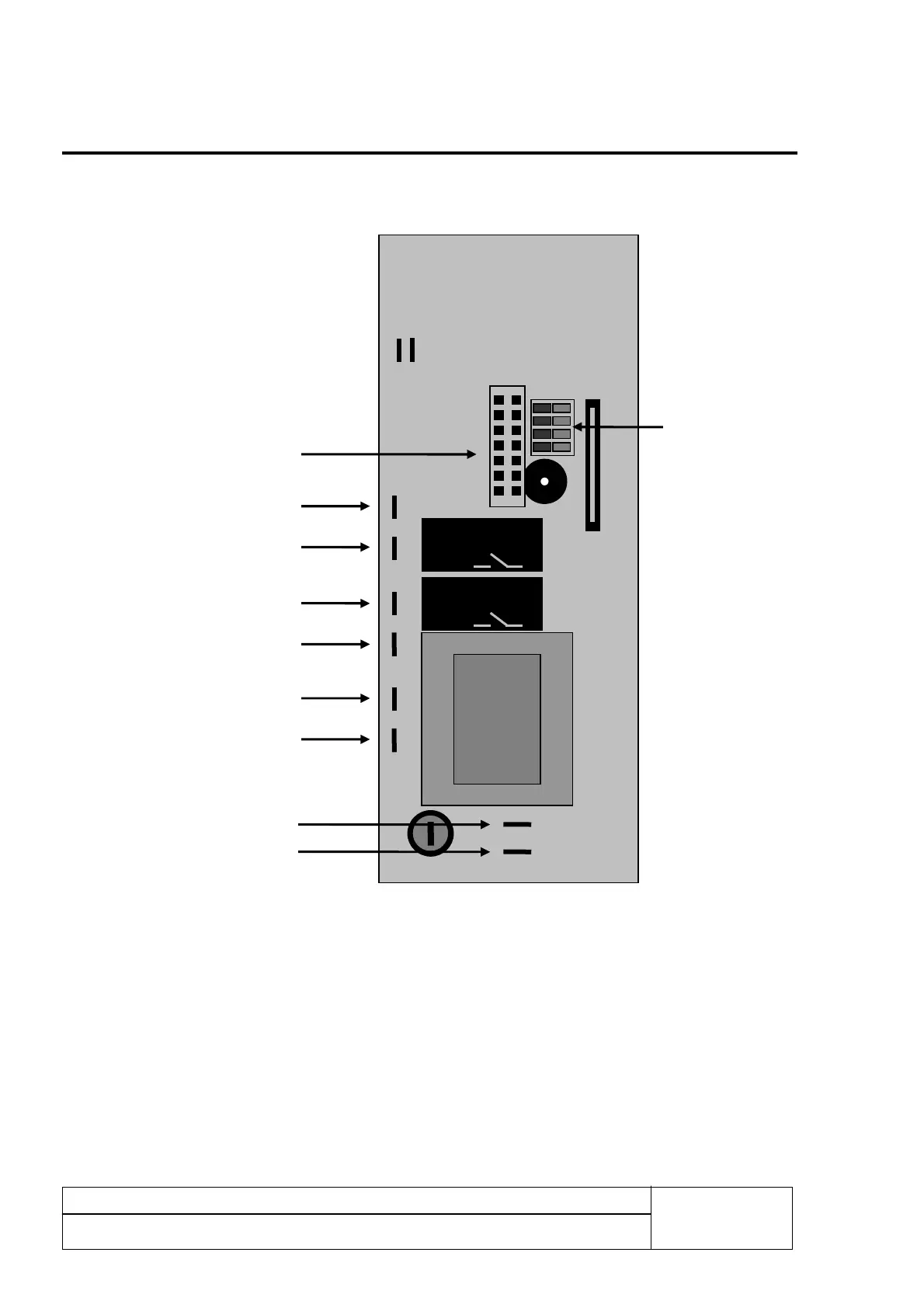

Conexiones de las señales de control en la parte trasera de la placa:
*Funcionamiento Dipswitch : 1 = On Botón Stop presente
1 = Off Botón Stop ausente
2 = On Botón Timer presente
2 = Off Botón Timer ausente
3 = On Start / Pause presente
3 = Off Start / Pause ausente
4 = On Modificación de las configuraciones es posible
4 = Off Modificación de las configuraciones no es posible
Salida Relé 1
6,3A
Salida Relé 2
6,3A
Fuerza alimentàcion
230V AC
Salida Relé 1
Salida Relé 2
Fuerza alimentàcion
24V AC/DC
Boton de encendido
externo connexion after
start pcb
Dipswitchen *
