Page 08

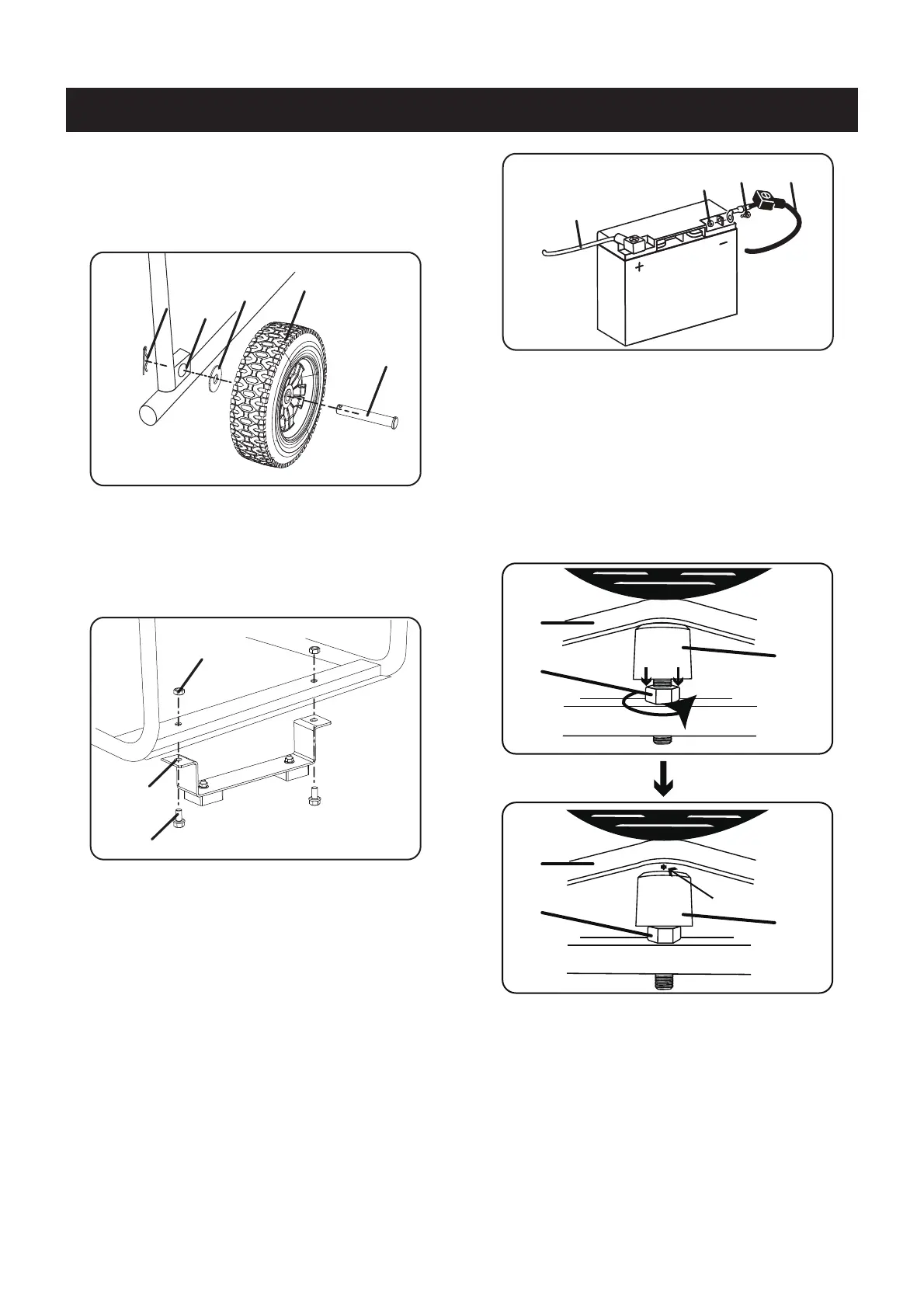

ASSEMBLAGE
REMARQUE:
La poignée est déjà assemblée sur l'unité.
IMPORTANT: Avant d'utiliser le générateur, le siège
amortisseur (K) doit être réglé pour le dégagement.
Desserrez le contre-écrou (L) et réglez le siège
amortisseur (K) de sorte qu'il y ait un espace
d'environ 3-4 mm entre le haut du siège et le bas du
support de l'alternateur (M). Resserrez l'écrou de
blocage après le réglage.
3-4mm
3 - Faites glisser la goupille d'essieu (A) à travers la
roue (B), la rondelle plate (C) et le trou de l'essieu du
cadre du générateur (D).
4 - Fixez le tout avec la goupille fendue (E). Répétez
l'opération du côté opposé.
Installation de la jambe
5- Insérez les boulons (F) à travers la jambe (G) et
- les trous du châssis du générateur comme
- indiqué.
6 - Serrez les boulons (F) et les écrous (H) sur le
cadre.
M
K
L
M
K
L
G
F
H
Connexion du câble de la batterie
REMARQUE: Le générateur est équipé du câble
positif (A) (avec gaine rouge) déjà fixé.
1. Vérifiez que le câble positif (+) de la batterie (A)
avec la gaine rouge est bien serré sur la borne
positive (+) de la batterie. Assurez-vous que la
gaine est sur la borne de la batterie.
2. Retirez le boulon (B) (M6x12) et l'écrou (C) de la
borne négative (-) de la batterie.
3. Localisez le câble négatif (-) de la batterie (D) avec
la gaine noire et fixez-le à la borne négative (-) de la
batterie. Serrez le câble avec le boulon (B) et l'écrou
(C). Couvrez la borne avec la gaine noire.
A
BD
C
A
B
C
D
E
