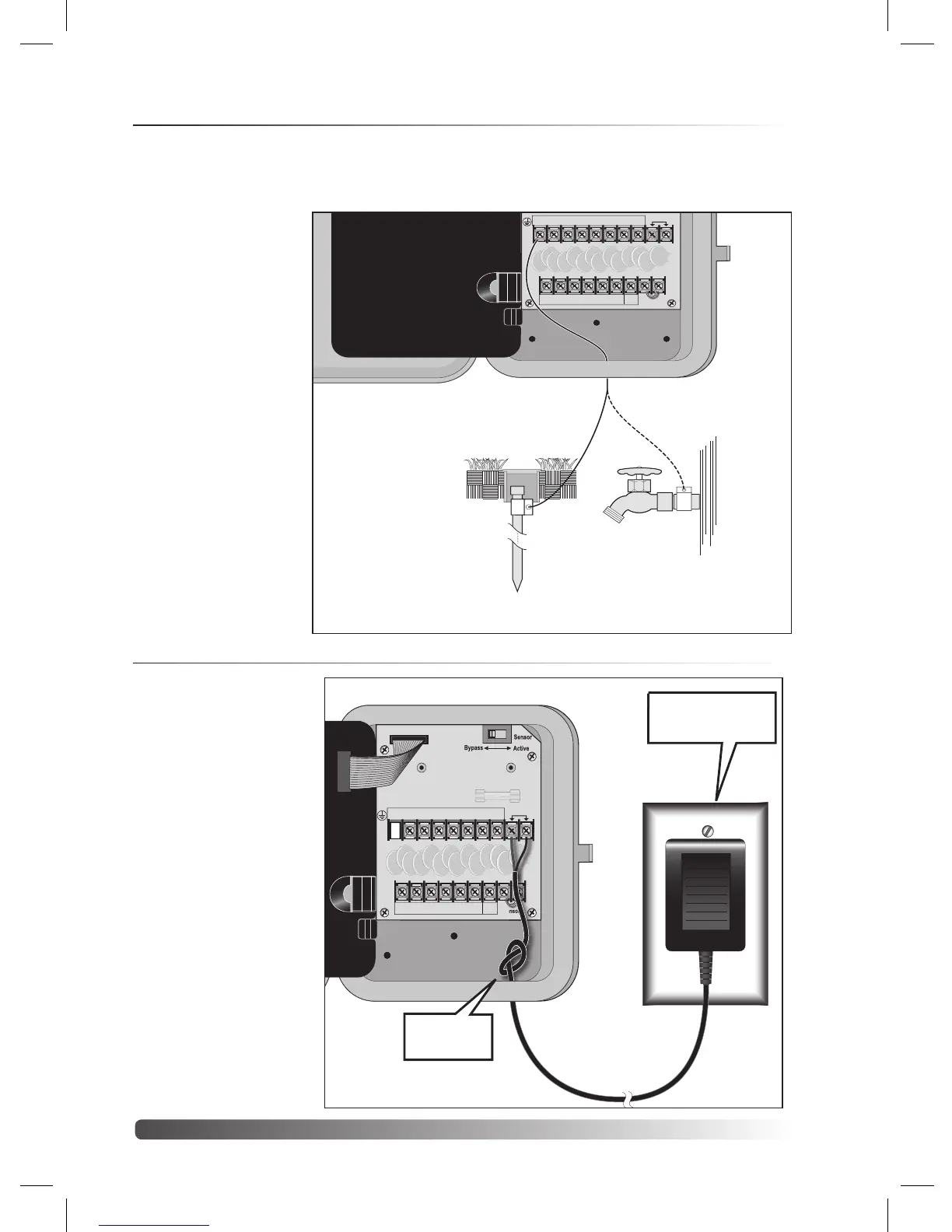

Conexión a una toma de tierra
Nota: Para que los componentes de protección contra sobrecargas de su Rain Dial-R funcionen
correctamente, el controlador debe conectarse a un dispositivo de tierra, como por ejemplo
una pica de tierra revestida de cobre o una tubería de agua metálica, usando cable de cobre
macizo. Esta conexión es especialmente importante cuando se instala el controlador en una
zona propensa a rayos.
1. Conecte un cable
de cobre macizo
de 12–16 AWG (2
mm2– 1,3 mm2)
al dispositivo de
tierra y llévelo
al controlador
a través de la
abertura de la base
del armario.
2. Conecte el cable
de tierra al
terminal marcado
“Earth Ground”.
Conexión del suministro eléctrico - Modelos interiores
1. Introduzca el cable
del transformador
externo a través del
taladro pequeño
provisto en la parte
inferior del armario.
2. Haga un nudo en el
cable para protegerlo
contra tirones, y
conecte los cables
a los terminales
marcados “24 VCA”
(en cualquier orden).
3. Cierre el módulo de
control y enchufe el
transformador en una
toma de corriente.
El controlador está
preparado para su
programacíón y uso.
