Irritrol Rain Dial-R

28

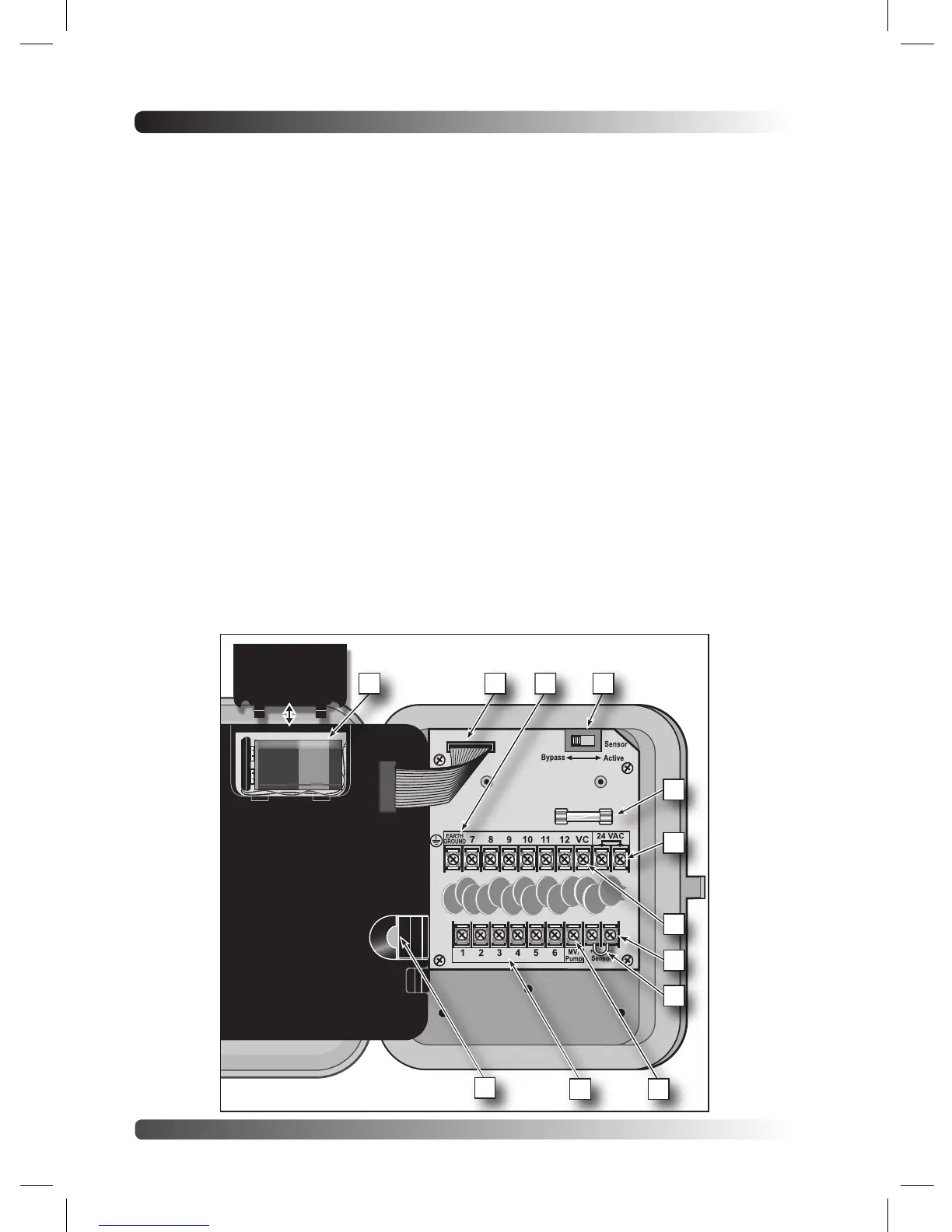

Composants internes du programmateur
1 - Compartiment de la pile
Le couvercle à enclenchement permet l’accès
facile à la pile alcaline de 9 V.
2 - Câble plat du module de commande
Câble à débranchement rapide pour enlever
le module de commande du boîtier afin de
faciliter la programmation à distance ou les
entretiens.
3 - Borne de terre
Borne de connexion du fil de de terre.
4 - Interrupteur de dérivation de
pluviomètre
Commande l’entrée de capteur pluie/gel
(option).
5 - Fusible de sécurité
Le fusible à action retardée de 2 A protège
l’alimentation 24 V CA contre les surcharges
dues aux courts-circuits.
6 - Bornes de connexion du
transformateur (24 V CA)
Bornes de connexion pour transformateur
enfichable 24 V CA et point de connexion
d’alimentation pour système de commande à
distance CMR-KIT (option).
7 - Borne commune des vannes (VC)
Borne de connexion du fil commun des
vannes.
8 - Bornes de pluviomètre (Sensor)
Bornes de connexion pour Irritrol
RainSensorTM, modèle RS500, RS1000 ou
RFS1000 (option).
9 - Fil volant de capteur
Fil volant de borne de capteur (uniquement
enlevé quand un capteur de pluie ou pluie/
gel est connecté.).
10 - Borne de vanne maîtresse/pompe
(MV/Pump)
Borne de connexion pour relais de vanne
maîtresse ou démarrage de pompe (option)
(Fil volant de borne de capteur uniquement
débranché pour connecter le RainSensor.).
11 - Bornes de connexion de vannes
Bornes de connexion de vannes – une borne
par vanne. (La disposition des bornes varie
d’un modèle à l’autre – modèle à 12 voies
montré.)
12 - Port de connexion de
télécommande portable
Port de connexion modulaire requis pour le
système de télécommande portable Irritrol,
R-100-KIT ou CLIMATE LOGIC, le système de
capteur climatique sans fil.
1 2
3
4
5
6
7
8
9
10
11
12
