21
c
d
a
b

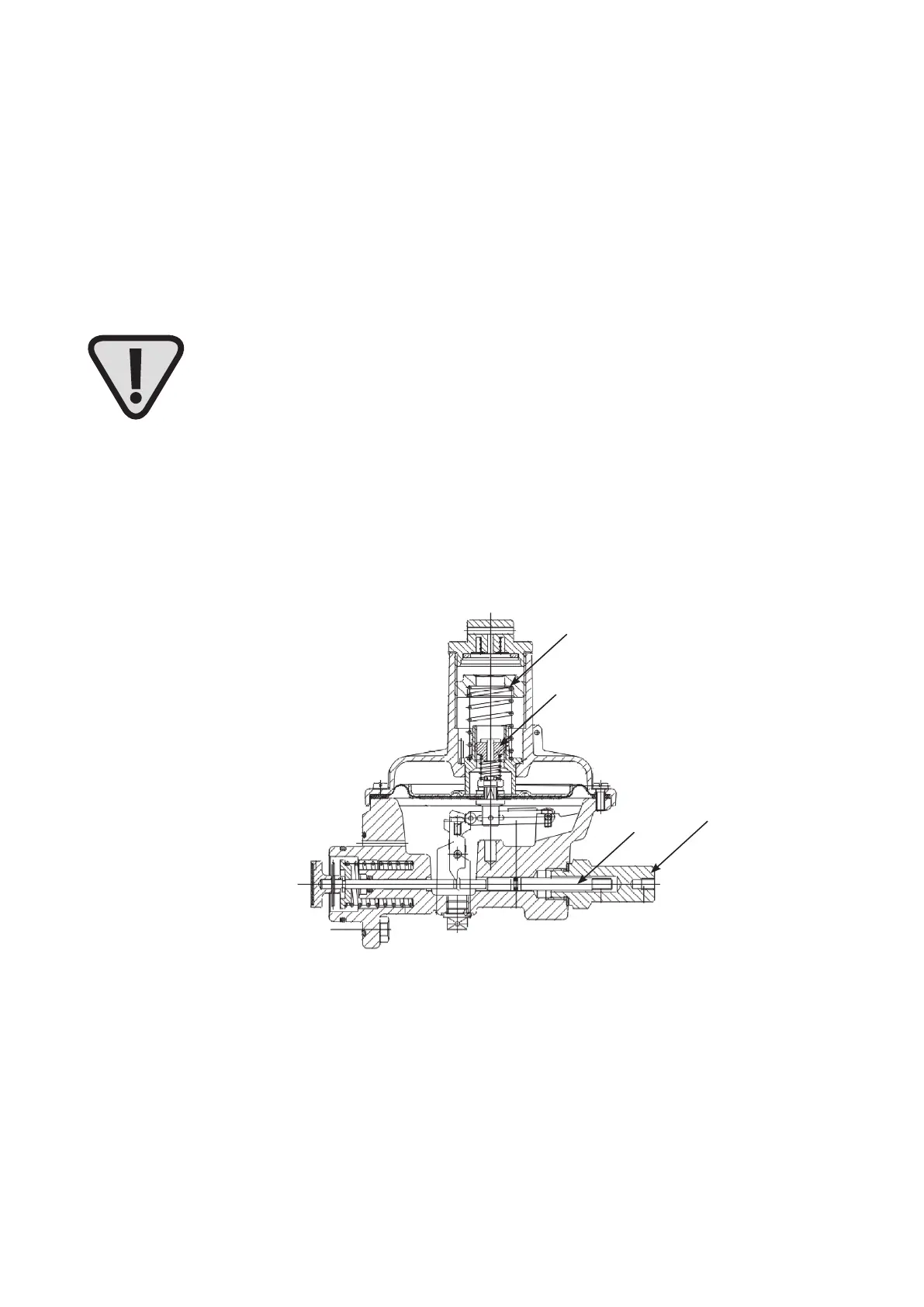

Dévisser le capuchon (b) et le visser sur la tige de la vanne (a). Enlever lentement la tige jusqu’à
ce que de la pression de sortie parvienne dans l’équipement de régulation, que le système à
levier de la vanne de sécurité s’enclenche et que la tige reste en position ouverte. Uniquement
possible si la pression de sortie ajustée dans le dispositif de réglage est inférieure à pdso
et supérieure à pdsu !
Revisser ensuite le capuchon (b).
Mise en service vanne de sécurité 033 / vanne de sécurité I (coupure en haut)
Dévisser le capuchon (b) et le visser sur la tige de la vanne (a). Enlever lentement la tige de la vanne
jusqu’à ce que le système à levier de la vanne de sécurité s’enclenche. Uniquement possible
si la pression de sortie ajustée dans le dispositif de réglage est inférieure à pdso ! Revisser
ensuite le capuchon.
Mise en service vanne de sécurité II (coupure en haut et en bas)
Clés d’ajustement et de changement
de buse
Clé d’ajustage
Régulateur 133 ➞ clé d’ajustage SW 13
(6 pans)
Régulateur 233/244 ➞ clé d’ajustage SW
1
/2“
(4-pans)
Vanne 033 ➞ clé d’ajustage SW 13 (6 pans)
Vanne -I ➞ clé d’ajustage SW 13 (6 pans)
Vanne-II ➞ clé d’ajustage SW 13 (6 pans)
et tournevis, taille 2
(pos. c et d)
Clés pour changement de buse (6 pans)
Régulateur 133 ➞ clé de buse SW 25
Régulateur 233/244*) ➞ clé de buse SW 41
*) pour régulateur type 244 toujours une taille de buse (27,5 mm) !
Entretien et réparations
Toute intervention sur l’équipement de régulation
doit se faire hors pression. Les normes nationales
de sécurité en vigueur dans le pays doivent être
impérativement appliquées.
• Fermer le robinet d’arrêt côté entrée et sortie.
• La pression doit être complètement éliminée par
la soupape de purge côté sortie du régulateur
de pression.
Attention
Avant le démontage de l’équipe-
ment de régulation, détendre le
ressort d’ajustement moyennant
la clé d’ajustage !
