9

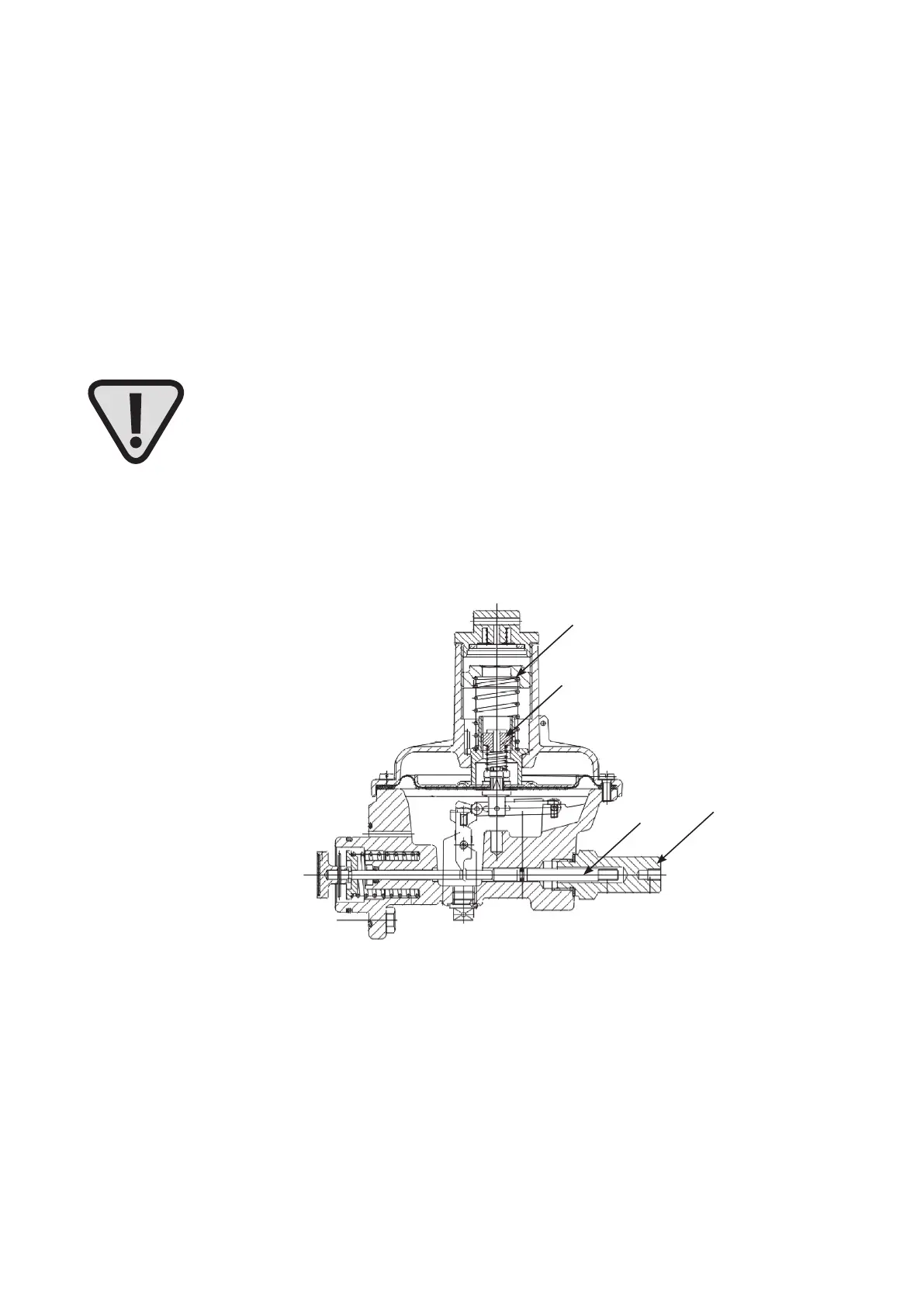

c
d
a
b
Verschlusskappe (b) abschrauben und auf Ventilstange (a) aufschrauben. Ventilstange langsam
herausziehen, bis sich Ausgangsdruck im Regelgerät einstellt, das Hebelsystem des SAV’s ein-
rastet und die Ventilstange in Offenstellung bleibt. Nur möglich, wenn der im Regelgerät sich
einstellende Ausgangsdruck kleiner pdso und größer pdsu ist!
Verschlusskappe (b) anschließend wieder aufschrauben.
Inbetriebnahme SAV 033 / SAV-I (obere Abschaltung)
Verschlusskappe (b) abschrauben und auf Ventilstange (a) aufschrauben. Ventilstange langsam
herausziehen, bis das Hebelsystem des SAV’s einrastet. Nur möglich, wenn der im Regelge-
rät sich einstellende Ausgangsdruck kleiner pdso ist! Verschlusskappe anschließend wieder
aufschrauben.
Inbetriebnahme SAV-II (obere und untere Abschaltung)
Wartung und Reparaturen
Alle Arbeiten am Regelgerät sind nur im druck-
losen Zustand durchzuführen. Die Sicherheits-
vorschriften, insbesondere die UVV’s, sowie die
DVGW-Arbeitsblätter G 490, G 491 und G 495
sind zu beachten:
• Absperrventil auf der Ein- und Ausgangsseite ist
zu schließen
• Der Druck muss über das Entlüftungsventil auf
der Ausgangsseite des Druckreglers bis auf das
Nullniveau geführt werden
Achtung
Vor Demontage des Regelgerätes
ist die Einstellfeder mittels Justier-
schlüssel zu entspannen!
Justier- und Düsenwechsel-
schlüssel
Justierschlüssel
Regler 133  Justierschlüssel SW 13
(6-knt)
Regler 233/244  Justierschlüssel SW 1⁄2“
(4-knt)
SAV 033  Justierschlüssel SW 13 (6-knt)
SAV-I  Justierschlüssel SW 13 (6-knt)
SAV-II  Justierschlüssel SW 13 (6-knt)
und Schraubendreher, Größe 2
(Pos. c und d)
Schlüssel für Düsenwechsel (6-knt)
Regler 133  Düsenschlüssel SW 25
Regler 233/ 244*)  Düsenschlüssel SW 41
*) für Regelgerät Typ 244 immer eine Düsengröße (27,5 mm)!
