23
4 - RACCORDEMENT ÉLECTRIQUE ET ALIMENTATION
LAXONIC doit être alimenté par l’intégrateur (CF 51, CF 55 ou CF 800) ou par une source dalimentation externe.
(ex. : Pulsbox Itron).
4.1 - Raccordement du débitmètre à l’intégrateur
LAXONIC est livré avec 1 câble, un pour la sortie d’impulsions A. En option un deuxième câble peut être livré pour la sortie
d’impulsions B.
Cette option serait configue en usine.
Cette sortie d’impulsions B suit la même spécification de matériel que la sortie A. Le poids d’impulsion et la largeur
d’impulsion des sorties A et B sont inpendantes.
Avant de procéder au raccordement, assurez-vous que les poids d’impulsion du débitmètre et de l’intégrateur sont
identiques !
Raccordez à l’intégrateur selon le schéma de câblage suivant (les figures montrent le schéma de câblage pour CF 51,
CF 55, Pulsbox et CF 800).
Avant de connecter à dautres systèmes, assurez-vous qu’une isolation galvanique est garantie. (par exemple, en utilisant la
PulseBox Itron)

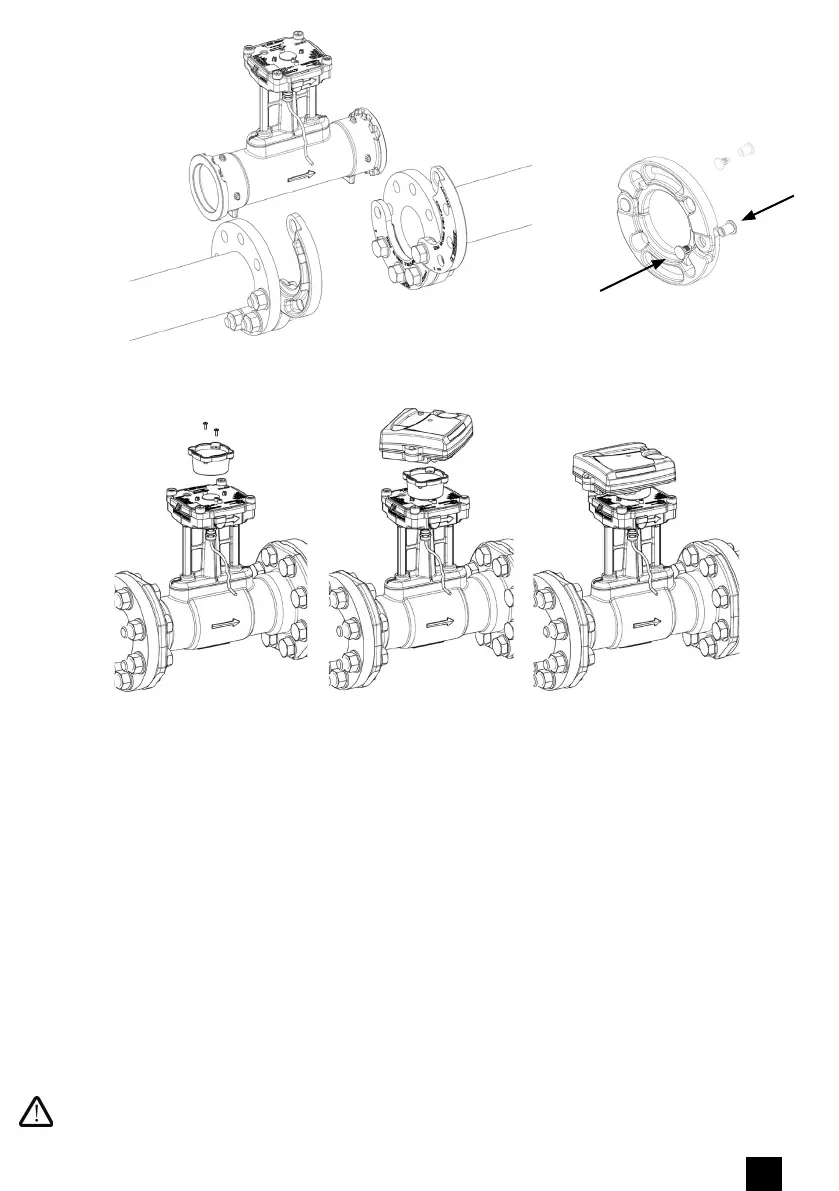

Fig N°4 : Installation AXONIC avec brides mobiles
Fig N°5 : Montage avec intégrateur CF51/CF55 sur AXONIC
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
