24
Assurez-vous toujours que les brides et les joints sont correctement alignés.
4.2 - Spécification de raccordement à l’intégrateur
Câble A : câble de raccordement 4 fils, utilisé pour le raccordement à l’intégrateur
Affectation des couleurs des fils :
1 - ROUGE : alimentation AXONIC (+)
2 - NOIR : prise de terre (-)
3 - BLEU : impulsion A ou diagnostic
4 - BLANC : µCom/diagnostic
Câble B : câble de raccordement 3 fils, utilisé pour le raccordement à l’intégrateur
Affectation des couleurs des fils :
• ROUGE : Impulsion B
• NOIR : prise de terre (-)
• BLANC : DIR. (Sens d’écoulement : 1 = débit normal, 0 = débit inverse)
4.3 - Caractéristiques des sorties d’impulsions :
• Conformes aux classes OB, OC et OD de la norme EN1434-2 / 7.1.3:
• Type : Collecteur ouvert
• Polarité : irréversible, consultez le schéma de câblage
• Durée de l’impulsion : voir tableau ci-dessous
• Tension maximale : 30V CC
• Courant maximal : 27 mA
• Chute de tension lors de la mise en marche : ≤ 0,3V à 0,1 mA /≤ 2V à 27 mA
• Résistance lors de la mise à l’arrêt : ≥ 6MΩ
• Fréquence de sortie maximale : 128 Hz
• Longueur d’impulsion selon tableau
RED
BLACK
BLUE
WHITE
RED
BLACK
BLUE
WHITE

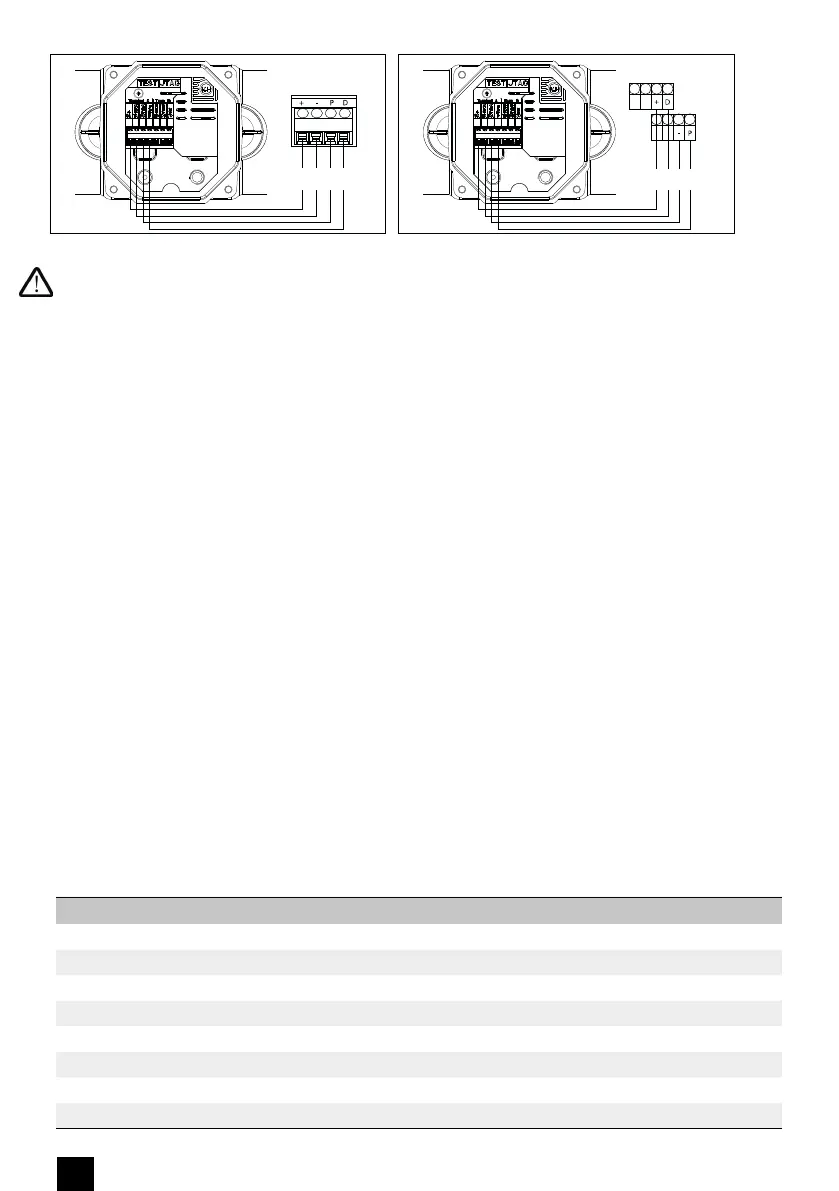

Connection AXONIC/CF51-CF55-Pulse-Box Connection AXONIC/C800
DN65 - qp 25 DN80 - qp 40 DN100 - qp 60 DN150 - qp 150
Poids d’impulsions Longueur d’impulsions (ms)
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
**standard: 100ms
