4 - COLLEGAMENTO ELETTRICO E ALIMENTAZIONE ELETTRICA
AXONIC viene alimentato dall’unità d’integrazione (CF 51, CF 55 o CF 800) o da un’alimentazione elettrica esterna (es. pulse
box di Itron o altra integrazione).
4.1 - Collegamento del flussometro all’unità d’integrazione
AXONIC è disponibile con 1 o 2 cavi, uno per l’uscita impulsi A e uno per l’uscita impulsi B. Oltre all’uscita impulsi A princi-
pale il prodotto offre come optional una seconda uscita impulsi che invia gli impulsi di flusso inverso ad un altro dispositivo
indipendente (es. al regolatore). Questa opzione è configurata in fabbrica.
Questa uscita impulsi B presenta le stesse specifiche hardware dell’uscita A. Il peso e la lunghezza impulso dell’uscita A e
dell’uscita B sono indipendenti.
Prima di effettuare il collegamento assicurarsi che i pesi impulsi del flussometro e dell’unità d’integrazione siano equivalenti!
Collegare il flussometro all’unità d’integrazione rispettando il diagramma di collegamento seguente (le figure mostrano il
diagramma di collegamento per CF 51, CF 55, pulse box e CF 800).
Prima di collegarlo ad altri sistemi, accertarsi che sia assicurato l’isolamento elettrico (ad esempio utilizzando l’Itron
Pulsebox)

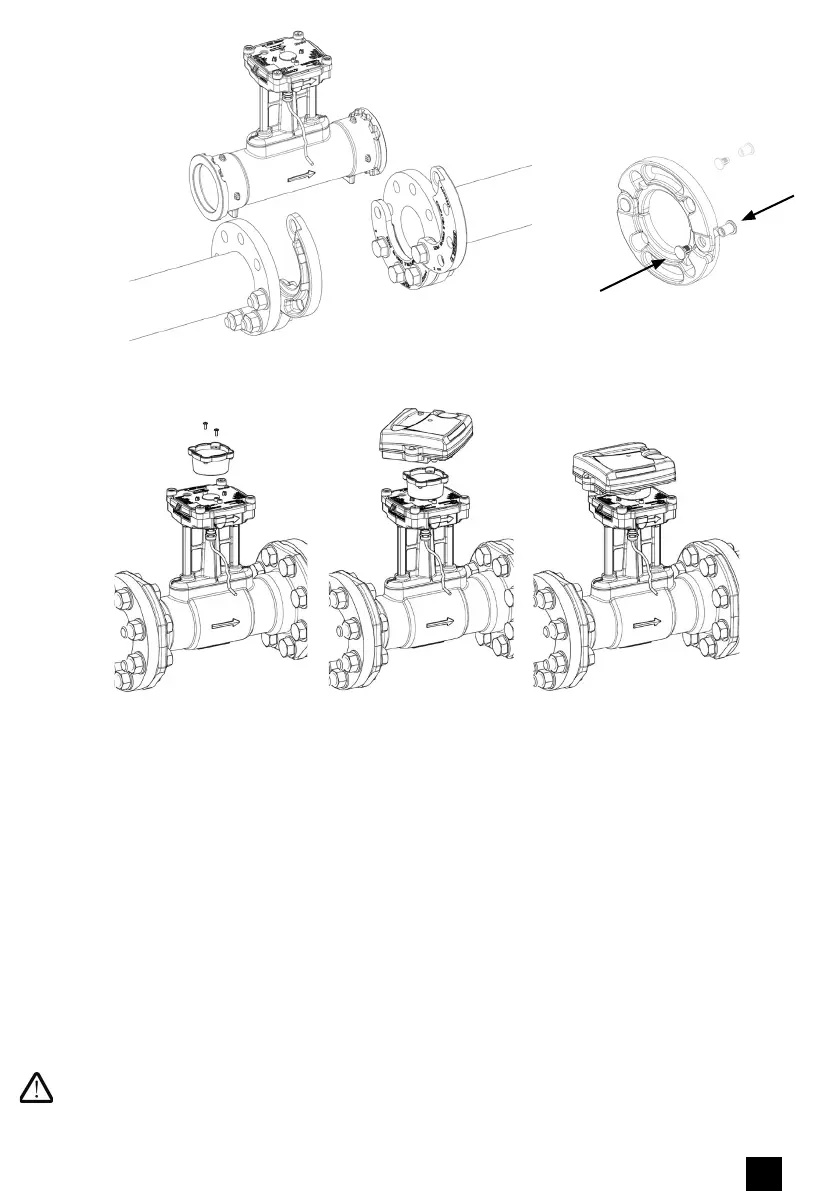

Fig. 5: montaggio di una unità di calcolo Itron CF51/CF55 su AXONIC
Fig. 4: installazione di AXONIC con flange mobili
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
