ITRON Axonic User Manual

40
RED
BLACK
BLUE
WHITE
RED
BLACK
BLUE
WHITE
Accertarsi sempre che l’alloggiamento e la guarnizione siano allineati correttamente.
4.2 - Specifiche per il collegamento all’unità d’integrazione
Cavo A: cavo a 4 fili, utilizzato per il collegamento con l’unità d’integrazione
Assegnazione dei colori dei fili:
1 - ROSSO: alimentazione elettrica di AXONIC (+)
2 - NERO: messa a terra (-)
3 - BLU: impulso A o diagnostica
4 - BIANCO: μCom/diagnostica
Cavo B: cavo a 3 fili, utilizzato per il collegamento con l’unità d’integrazione
Assegnazione dei colori dei fili:
• ROSSO: impulso B
• NERO: messa a terra (-)
• BIANCO: DIR. (direzione del flusso: 1 = flusso normale, 0 = flusso inverso)
4.3 - Caratteristiche delle uscite impulsi
• Conformi alla classe OB, OC e OD della EN1434-2
• Tipo: open drain
• Polarità: non reversibile (attenersi al diagramma di collegamento)
• Durata impulsi: vedi tabella sotto
• Tensione max.: 30 Vcc
• Corrente max.: 27 mA
• Caduta di tensione con stato di acceso: ≤ 0,3V a 0,1 mA /≤ 2V a 27 mA
• Resistenza con stato di spento: ≥ 6MΩ
• Frequenza max. in uscita 128 Hz
• Lunghezza impulsi in base alla tabella
• Lunghezza max. di cavo: 10 m

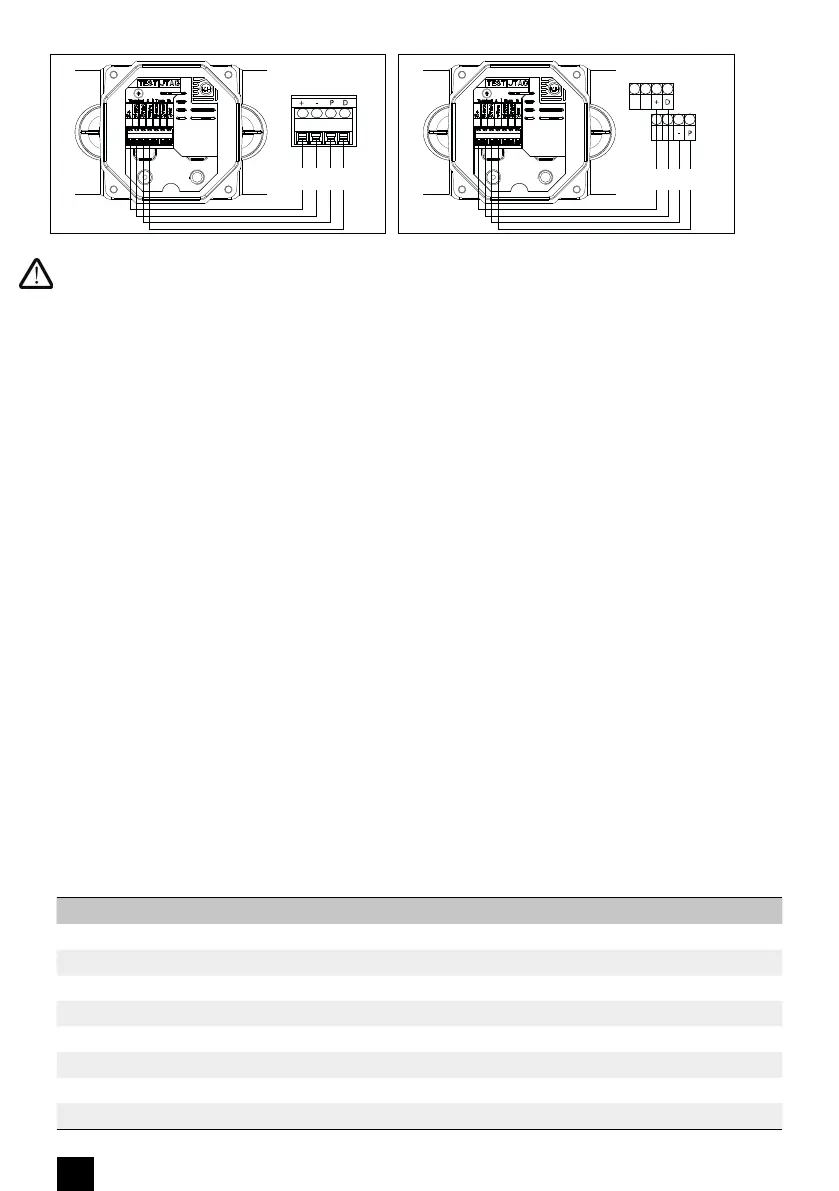

Collegamento AXONIC/CF51-CF55-pulse box Collegamento AXONIC/C800
DN65 - qp 25 DN80 - qp 40 DN100 - qp 60 DN150 - qp 150
Peso impulsi Lunghezza impulsi (ms)
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
**standard: 100 ms, valori tra parentesi solo se specificati nella tabella degli optional
