LED
4.4 - Alimentazione elettrica
• Tensione nominale: 3,2 ... 6 Vcc
• Consumo di corrente medio: < 50 μA (in funzione della configurazione del prodotto)
4.5 - Collegamento di AXONIC all’unità d’integrazione con il pulse box (alimentazione opzionale)
Il pulse box offre le seguenti funzioni:
• Alimentazione elettrica di AXONIC indipendentemente dall’unità d’integrazione • Aumento della lunghezza impulsi di AXONIC
• Isolamento galvanico di AXONIC dall’unità d’integrazione • Uscita impulsiva a due fili
Prima di effettuare il collegamento assicurarsi che gli impulsi di AXONIC e dell’unità d’integrazione coincidano!
Collegare AXONIC all’unità d’integrazione con la pulse box rispettando le istruzioni di montaggio: rispettare la polarità!
Caratteristiche dell’uscita impulsi
• Versione: contatto aperto
• Polarità: non reversibile (attenersi al diagramma di collegamento)
• Durata degli impulsi: 135 ±35 ms
• Tensione d’ingresso max.: 30 Vcc
• Ingresso corrente max.: 27 mA
• Caduta di tensione con stato di acceso: ≤ 0,3 V a 0,1 mA, ≤ 2,0 V a 27 mA
• Resistenza con stato di spento: ≥ 6 MΩ
• Frequenza max. di impulsi: 1Hz
• Lunghezza max. di cavo: 10 m

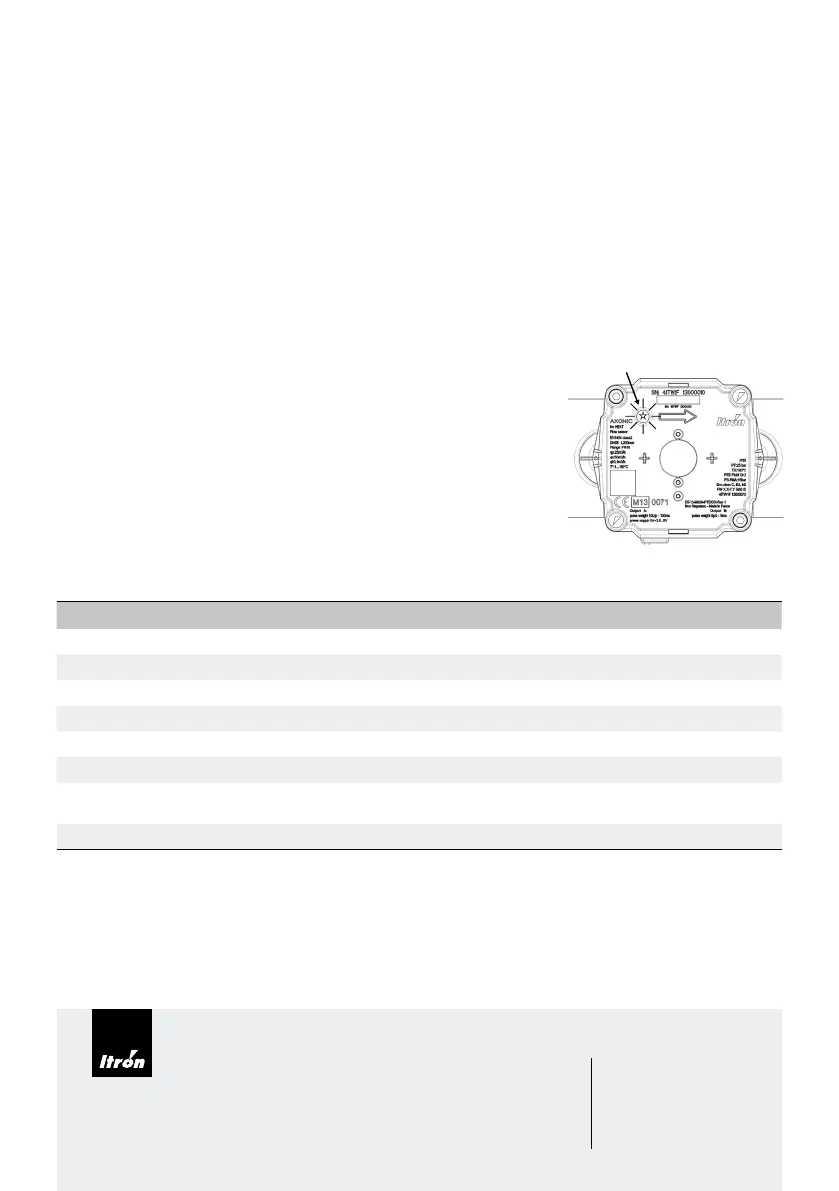

5 - CONTROLLO DEL FUNZIONAMENTO DI AXONIC (LED)
Un LED è integrato per fornire all’utente informazioni sullo stato del prodotto a livello ottico.
Di seguito si elencano le funzioni del LED.
Informazione Numero di lampeggi Durata/Periodo (Lampeggio)
Flusso rilevato 1 20ms (LED ON) / 10s
Aria nella conduttura + allarmi US asic 2 20/500ms (LED ON/OFF) / 10s
Allarme bassa ampiezza di segnale 3 20/500ms (LED ON/OFF) / 10s
Allarme flusso max. 4 20/500ms (LED ON/OFF) / 10s
Allarme flusso inverso 5 20/500ms (LED ON/OFF) / 10s
Modalità test lampeggio permanente 20/500ms (LED ON/OFF) / permanente
Configurazione del prodotto sbloccato
Sequenza lampeggio come sopra 1…5
ma invertita
500/20ms (LED ON/OFF) / 10s
Configurazione del prodotto corrotta Permanentemente ON Permanentemente (LED ON)
Controlli funzionali del calcolatore:
Un controllo funzionale ed una verifica di plausibilità deve essere fatto osservando le indicazioni di portata ed indice, vedi
manuali e istruzioni operative del calcolatore.
Messa in funzione:
Dopo aver superato il test funzionale AXONIC è ora pronto per l’utilizzo e per l’sipezione tecnica finale.
• Picco di consumo di corrente Imax: < 3 mA
Sebbene Itron presti la massima cura nel pubblicare su tutti i suoi documenti marketing informazioni le più aggiornate e
precise possibili, la società non ne rivendica, promette o garantisce l’esattezza, la completezza o l’adeguatezza, né si as-
sume alcuna responsabilità per gli errori e le omissioni eventualmente presenti. Non viene fornita nessuna garanzia di al-
cun tipo, tacita, espressa o legale, incluse a titolo esemplificativo ma non limitativo, garanzie di non violazione dei diritti
di terzi, garanzie di titolo, di commerciabilità o idoneità a uno scopo particolare, circa il contenuto di tali documenti marketing.
© Copyright 2019 Itron. Tutti i diritti riservati.
HE-0058.4-ig-ML10.19 17768-ABv
Unisciti a noi nel costruire un mondo più ricco di risorse.
Visita: www.itron.it per saperne di più.
