47
4 ELEKTRICKÉ PŘIPOJENÍ A NAPÁJENÍ
AXONIC musí být napájen pomocí kalorimetru (CF 51, CF 55 nebo CF 800), nebo vnějším napájením. (např: Itron Pulsbox atd).
4.1 - Připojení průtokoměru ke kalorimetru
AXONIC má k dispozici s 1 nebo 2 kabely, jeden pro výstupní puls A a jeden pro výstupní puls B. Nejčastěji však má jen
jeden pulsní výstup.
V případě dovou pulsních výstupů, 2. pulsní výstup může tímto komunikovat s jinýmn nezávislým zařízením (např regulátor).
Tato varianta musí být specikována při výrobě.
Velikost vystupních pulsů může být u obou z nich různá.
Před připojením se ujistěte, že pulsní výstupy jsou shodné s pulsními vstupy vyhodnocovacích jednotek!
Připojte se k CF 51, CF 55, Pulsbox a FS 800, viz obr. níže.
Před připojením k jinému systému, zkontrolujte galvanické oddělení od zdroje.”

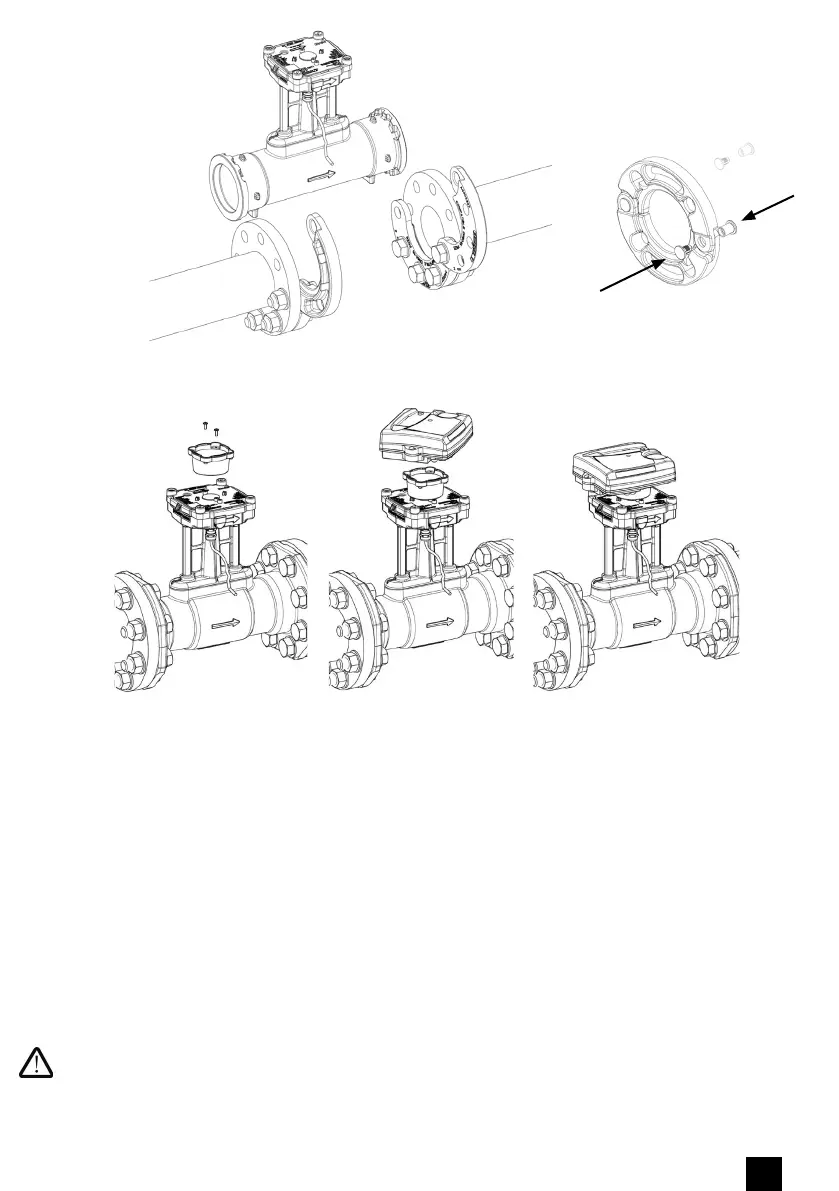

Obr.5: Montáž kalorimetru CF51 / CF55 na průtokoměr
Obr.4: Montáž průtokoměru s pohyblivými přírubami
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
