48
RED
BLACK
BLUE
WHITE
RED
BLACK
BLUE
WHITE
Vždy se ujistěte, že tělo a těsnění jsou správně usazeny.
4.2 - Specikace připojení ke kalorimetru (běžné použití)7
Kabel A: 4 vodičové provedení, nutné dodržet pořadí barev !
1 - Červená: napájení (+)
2 - Černá: zem (-)
3 - Modrá: puls (P)
4 - Bílá: Diagnostika (D)
Kabel B: 3 vodičové provedení, nutné opětdodržet pořadí barev !
• Červená : napájení (+)
• Černá: zem (-)
• Bílá: puls (P)
4.3 - Charakteristiky pulsních výstupů (A+B):
• v souladu s třídy OB, OC a OD EN1434-2
• Typ: otevřený kolektor
• Polarita: nutno zachovat polaritu
• Doba trvání impulsu: viz. tabulka níže
• Maximální napětí: 30V DC
• Maximální proud: 27 mA
• Pokles napětí při zapnutí: ≤ 0,3V při 0,1 mA / ≤ 2V při 27mA
• Maximální výstupní frekvence 128 Hz
• Odolnost při vypnutí: ≥ 6MΩ
• Max. délka kabelu: 10 m

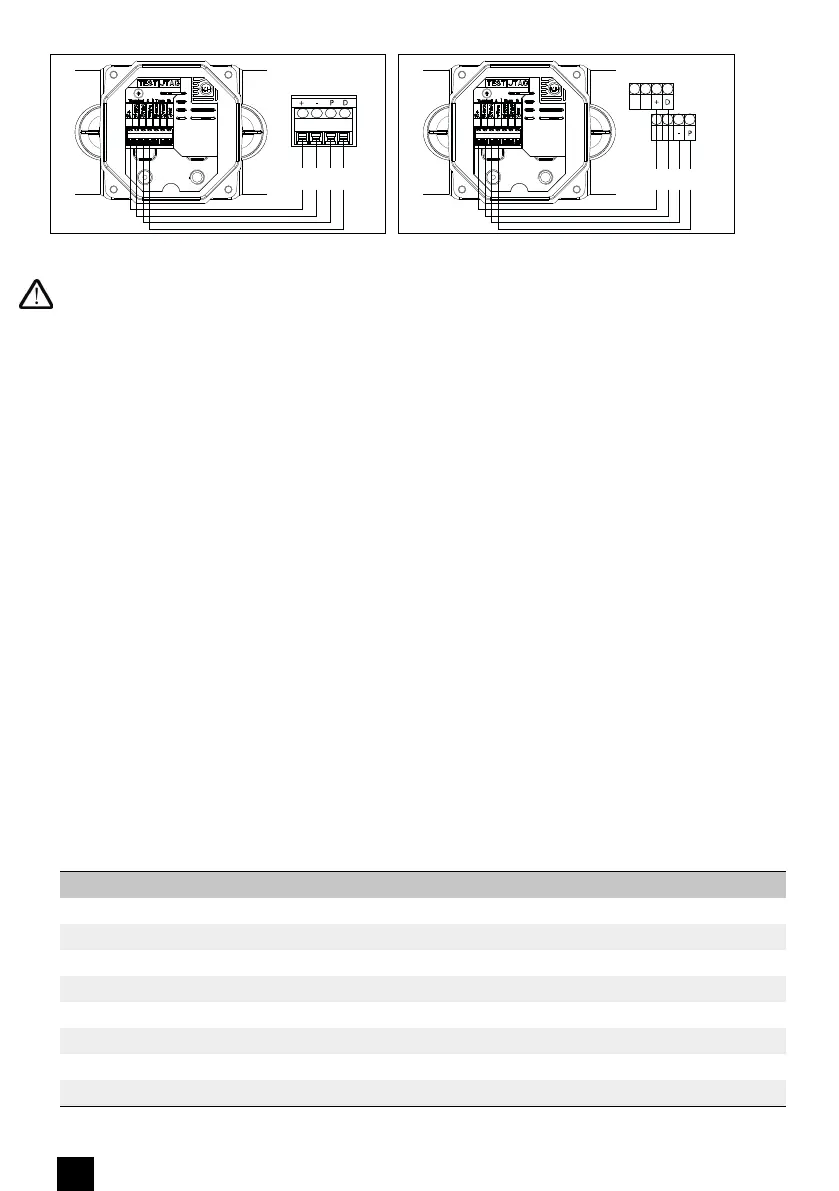

Připojení průtokoměru ke kalorimetru CF51-CF55
(schema zapojení)
Připojení průtokoměru ke kalorimetru CF800
(schema zapojení)
DN65 - qp 25 DN80 - qp 40 DN100 - qp 60 DN150 - qp 150
Pulsní číslo Doba pulsu
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
** Standartně: 100ms, hodnoty v závorkách lze objednat
