LED
4.4 - Napájení
• Jmenovité napětí: 3,2 ... 6V DC
• Průměrná spotřeba proudu: <50 uA. (v závislosti na konguraci)
4.5 - Připojení s volitelným napájením
Pulse-Box nabízí následující funkce:
• Napájení průtokoměru nezávisle na kalorimetru
• Změnu pulsního čísla
Před připojením se ujistěte, že se pulsní čísla shodují
Připojení AXONIC s Pulse-Box k zařízení podle montážního návodu: Nutno zachovat polaritu!
Charakteristika pulsního výstupu:
• Verze: otevřený kolektor
• Polarita: nutno zachovat polaritu
• Doba trvání impulsu: 135 ± 35 ms
• Maximální vstupní napětí: 30 V DC
• Max. vstupní proud: 27 mA
• Pokles napětí při zapnutí: ≤ 0,3 V při 0,1 mA ≤ 2,0 V při 27 mA
• Odolnost při vypnutí: ≥ 6 MOhm
• Maximální taktovací frekvence: 1Hz
• Maximální délka kabelu: 10 m

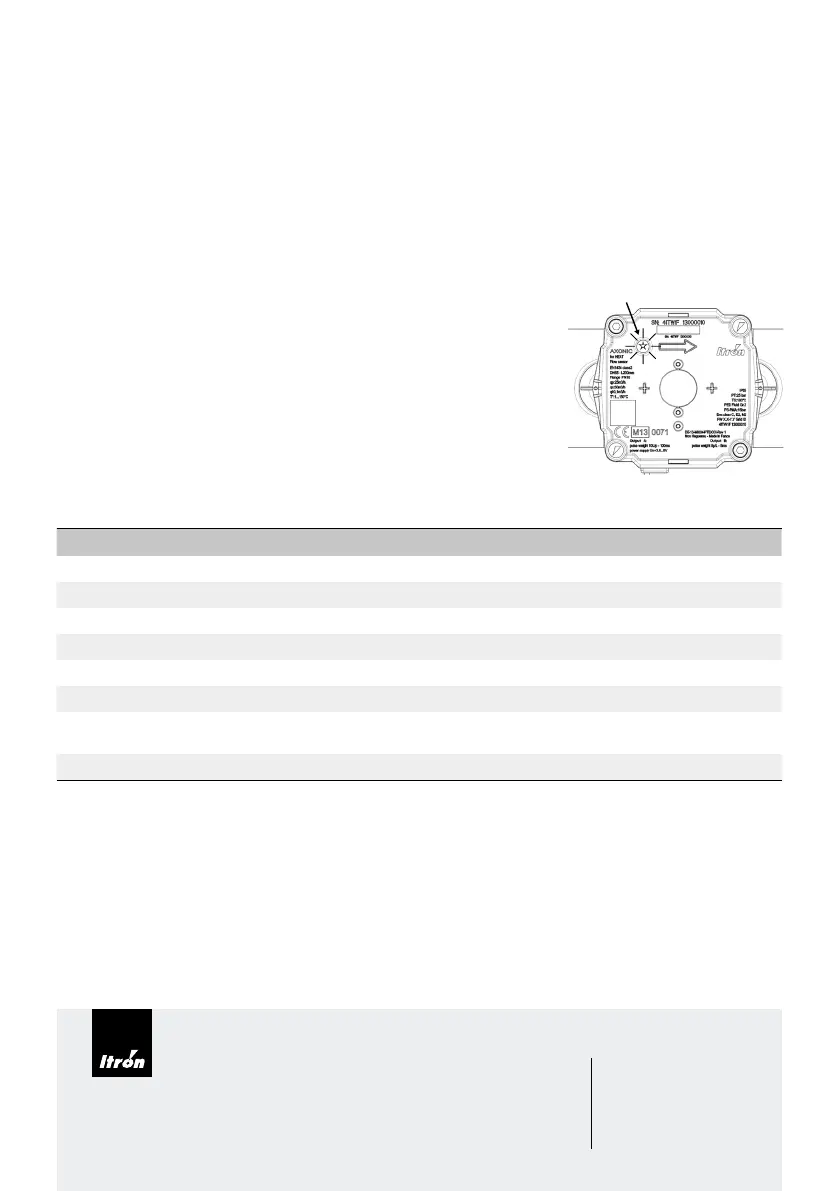

5  FUNKCE ŘÍZENÍ AXONIC LED MANAGEMENT
LED dioda je na průtokoměru z důvodu poskytovat uživateli okamžité vizuální informace o stavu produktu.
Bliká-li LED dioda, důvody jsou následující:
Druh informace (poruchy) Číslo Signal / období (opakování)
Průtok 1 20ms (LED ON) / 10s
Vzduch v potrubí 2 20/500ms (LED ON/OFF) / 10s
Nízká amplituda signálu 3 20/500ms (LED ON/OFF) / 10s
Maximální průtok 4 20/500ms (LED ON/OFF) / 10s
Zpětný tok 5 20/500ms (LED ON/OFF) / 10s
Testovací režim Permanent ashing 20/500ms (LED ON/OFF) / permanent
Při konguraci - není uzamčeno
Flash sequence as above 1…5,
but inverted
500/20ms (LED ON/OFF) / 10s
Při konguraci - uzamčeno Stále ON Stále(LED ON)
Kontrola funkce na kalorimetru:
Funkční kontrola a kontrola hodnověrnosti se provádí podle údajů o průtoku a objemovém indexu, viz příručka a provozní pokyny.
Uvedení do provozu:
Po úspěšném testu funkčnosti je nyní AXONIC připraven k použití a závěrečné technické kontrole
• Maximální odběr proudu Imax: <3 mA
• Galvanické oddělení AXONICU ostatních částí .
• 2 vodičový pulsní výstup.
Všechna práva vyhrazena.Uvedená specikacemůže být změněna bez předchozího upozornění
© Copyright 2019 Itron. All rights reserved.
HE-0058.4-ig-ML-10.19 17768-AB
