55
4 ELEKTRIČNA VEZAVA IN NAPAJANJE
Osnovna verzija AXONIC-a mora biti napaja iz računske enote (CF 51, CF 55 ali CF 800) ali z zunanjim virom električne energije (npr: Itron
Pulsbox ali druga računska enota).
4.1 - Priključitev merilnika pretoka na računsko enoto
AXONIC je na voljo z 1 ali 2 kabloma, enim za impulzni izhod A in enim za impulzni izhodn B. Poleg glavnega impulznega izhoda A,
merilnik pretoka lahko ponudi (kot opcijo) še 2 impulzni izhod, ki zagotavlja impulzne izhode za drugo neodvisno priključno napravo
(npr. regulator). Ta možnost je tovarniško nastavljena.
Impulzni izhod B ima enake karakteristike kot impulzni izhod A. Impulzna vrednost in širina impulznih izhodov A in B sta neodvisna.
Pred priključitvijo se prepričajte, da so impulzne vrednosti merilnika pretoka in priključene računske enote enake (napisni ploščici obeh
naprav!).
Povežite merilnik pretoka na računsko enoto po spodnji priključni shemi (shemi prikazujeta priključitev za CF 51, CF 55, Pulsbox in CF
800).
Prepričajte se, da je pred priklopom na računske enote drugih proizvajalcev zagotovljena galvanska ločitev
(npr.: z uporabo Itron »Pulsebox«).

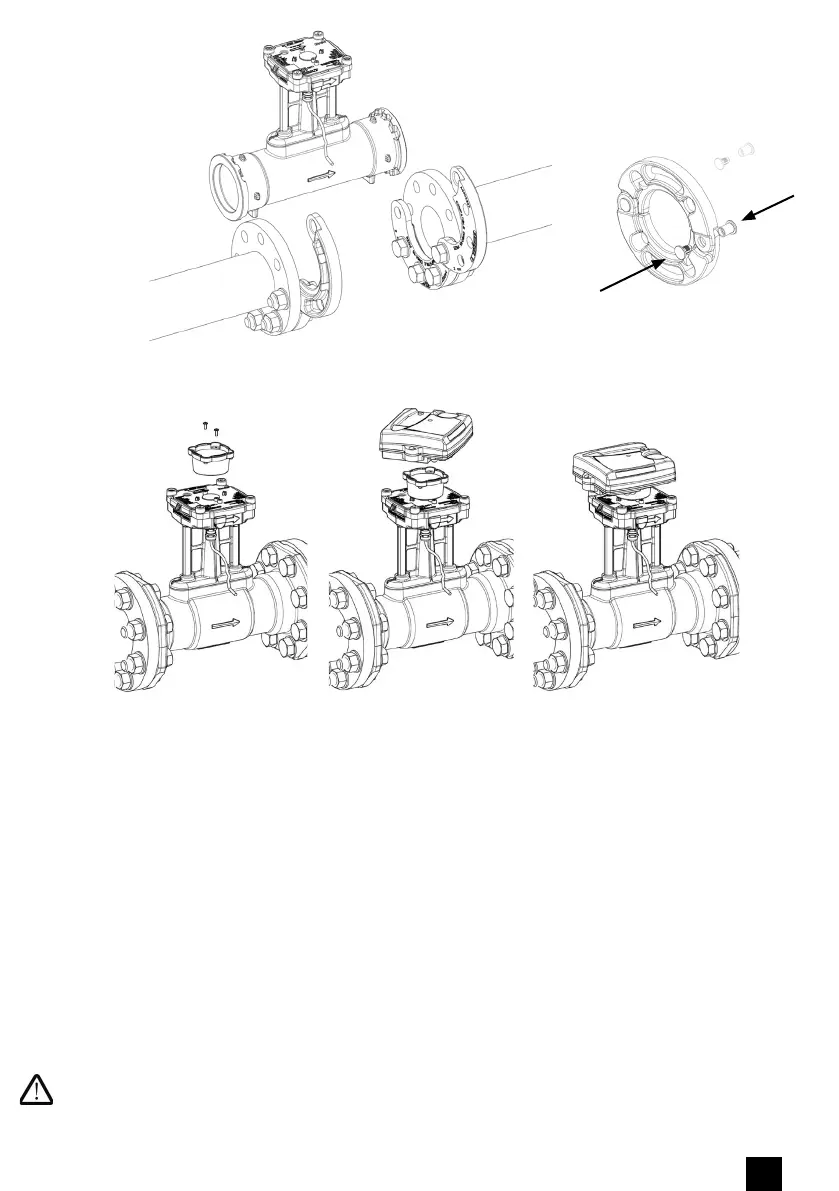

Slika 4: vgradnja merilnika pretoka AXONIC z mobilnima prirobnicama
Slika 5: montaža Itron računskih enot na merilnik pretoka AXONIC
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
