ITRON Axonic User Manual

56
RDEČA
ČRNA
MODRA
BELA
RDEČA
ČRNA
MODRA
BELA
Vedno se prepričajte, da je tesnilo pravilno nameščeno.
4.2 - Specikacija - povezava na računsko enoto
Kabel A: 4-žični priključni kabel za povezavo z računsko enoto
Barvna razporeditev žic in priključno zaporedje:
1 - RDEČA: napajanje AXONIC-a (+)
2 - ČRNA: ozemljitev (-)
3 - MODRA: impulz A ali diagnostika
4 - BELA: μCom/diagnostika
Kabel B: 3-žični priključni kabel za povezavo z računsko enoto
Barvna razporeditev žic:
• RDEČA: impulz B
• ČRNA: ozemljitev (-)
• BELA: DIR. (smer pretoka: 1 = pravilni tok, 0 = povratni tok)
4.3 - Karakteristike impulznih izhodov (A+B):
• V skladu z razredom OB, OC in OD od EN1434-2
• Tip: Open collector (Drain)
• Polariteta: ne-reverzibilna (glej priključni diagram)
• Maks. napetost: 30V DC
• Maks. tok: 27 mA
• Padec napetosti ob vklopu: ≤ 0.3V pri 0.1 mA /≤ 2V pri 27 mA
• Upornost ob izklopu: ≥ 6MΩ
• Impulzna vrednost: 8 impulzov/L do 2500 L/impulz (glej napisno ploščico)
• Trajanje impulza: glej spodnjo tabelo
• Maksimalna izhodna frekvenca 128 Hz

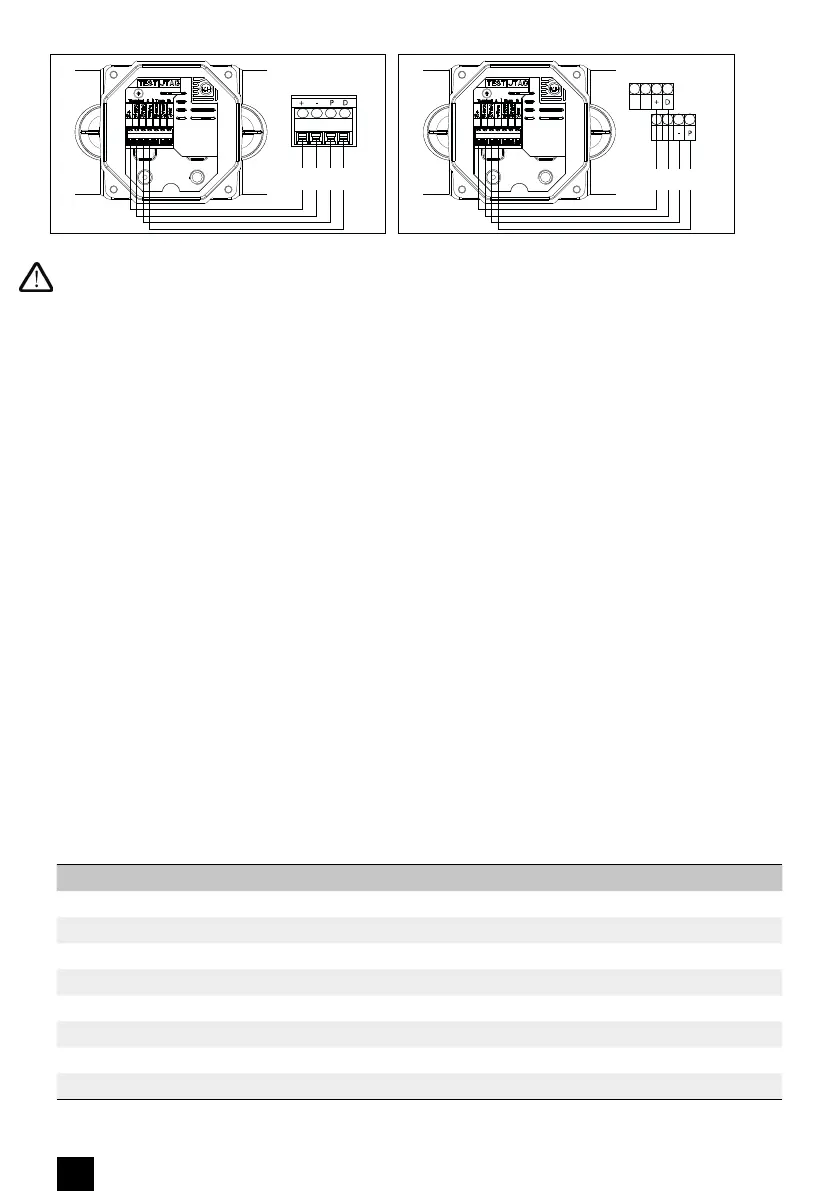

Priključitev Axonic na CF51-CF55-Pulse-Box Priključitev Axonic na CF800
DN65 - qp 25 DN80 - qp 40 DN100 - qp 60 DN150 - qp 150
Impulzna vrednost Dolžina impulza
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
** Standardno: 100ms (vrednosti v oklepajih le, če so navedene v tabeli dobavljivih verzij)
