LED
4.4 - Napajanje
Nazivna napetost: 3,2 ... 6V DC
Povprečna poraba toka: < 50 µA (odvisna od konguracije merilnika pretoka)
4.5 - Opcijsko: prikljitev AXONIC-a s Pulse-Box-om na runsko enoto
Pulse-Box omogoča sledeče funkcije:
Napajanje AXONIC-a neodvisno od računske enote.
Podaljšanje dolžine impulzov AXONIC-a.
Pred priključitvijo preverite, da se impulzni vrednosti AXONIC-a in računske enote ujemata!
Priključitev AXONIC-a s Pulse-Box-om na računsko enoto izvedite skladno z montažnimi navodili: uptevajte polariteto!
Karakteristike impulznega izhoda:
Verzija: Open collector
Polariteta: Ne-reverzibilna (glej priključno shemo)
Trajanje impulza: 135 ±35 ms
Maks. vhodna napetost: 30 V DC
Maks. vhodni tok: 27 mA
Padec napetosti pri vklopu: ≤ 0.3 V pri 0.1 mA, ≤ 2.0 V pri 27 mA
Upornost pri izklopu: > 6 MΩ
Maks. frekvenca impulza: 1Hz
Maks. dolžina kabla: 10 m
5  PREVERJANJE DELOVANJA AXONICA LED INDIKACIJA
Preverjanje delovanja AXONIC-a:

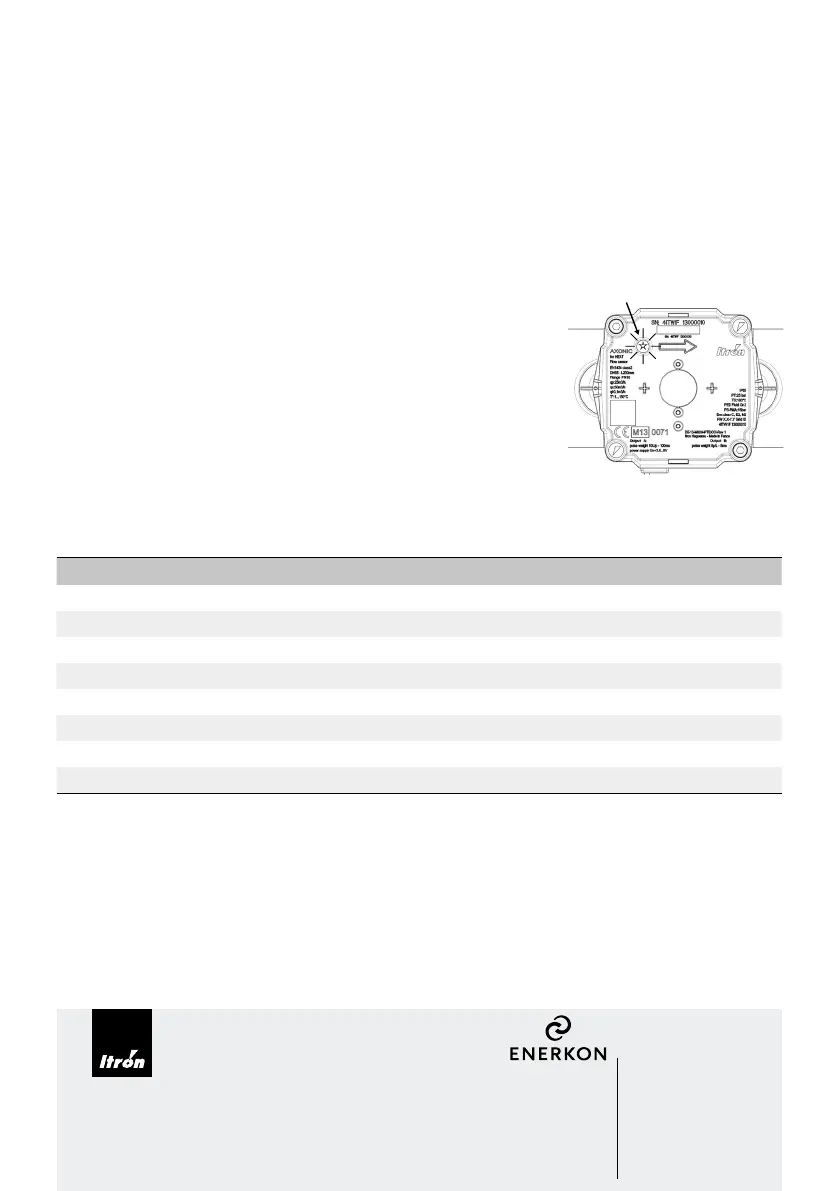

Za enostavno preverbo delovanja merilnika pretoka je AXONIC opremljen s svetlečo diodo (LED). Signalno zaporedje (utripov LED) je
odvisno od obratovalnega stanja in se ponovi vsakih 10 s, kot sledi:
Informacija Število utripov Signal / Perioda (ponovitev)
Pretok zaznan 1 20ms (LED ON) / 10s
Zrak v cevi / US Asic alarm 2 20/500ms (LED ON/OFF) / 10s
Alarm nizke vrednosti signala 3 20/500ms (LED ON/OFF) / 10s
Alarm maksimalnega pretoka 4 20/500ms (LED ON/OFF) / 10s
Alarm povratnega toka 5 20/500ms (LED ON/OFF) / 10s
Merilnik pretoka v testnem načinu Trajno sveti 20/500ms (LED ON/OFF) / trajno
Merilnik pretoka v odklenjenem stanju Obrnjeno zaporedje utripov kot zgoraj 1…5 500/20ms (LED ON/OFF) / 10s
Merilnik pretoka v napačni konguraciji Trajno ON Trajno (LED ON)
Preverba delovanja na računski enoti:
Preverba delovanja in in obratovalnih pogojev se izvede z opazovanjem trenutnega pretoka in izmerjenega volumna; glejte
uporabniška navodila za računsko enoto.
Začetek obratovanja:
Po uspešni preverbi delovanja je AXONIC sedaj pripravljen za uporabo in končni tehnični pregled.
Konična poraba toka Imaks: < 3 mA
Galvanska ločitev AXONIC-a od računske enote.
2 žični impulzni izhod.
