63
4 - ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ И ПИТАНИЕ
Электрическое питание Axonic выполняется через вычислитель (CF 51, CF 55 или CF 800) или внешние источники
питания, например, Itron Pulse box или других вычислителей.
4.1 - Подключение расходомера к вычислителю
Axonic доступен с 1 или 2 кабелями, где один из них предназначен для выходного импульса А, а другой для
выходного импульса В. Кроме основного импульсного выхода А, расходомер можно оснастить (под заказ) вторым
импульсным выходом В для передачи импульсов и данных обратного потока другому независимому устройству
(например, регулятору). Настройки дополнительного импульсного выхода будут сконфигурированы на заводе.
Импульсный выход В имеет одинаковую аппаратную спецификацию с импульсный выходом А. Вес и длина
выходного импульса А и В не зависят друг от друга.
Перед подключением расходомера к вычислителю, убедитесь, что веса импульса совместимы.
Подключение к вычислителю должно быть выполнено в соответствии со следующими схемами подключения
(рисунки показывают схему подключения с вычислителями CF 51, CF 55, Pulse box и CF 800).
Перед подключением к другим системам убедитесь об обеспечении гальванической изоляции (например, с
помощью Itron Pulsebox)

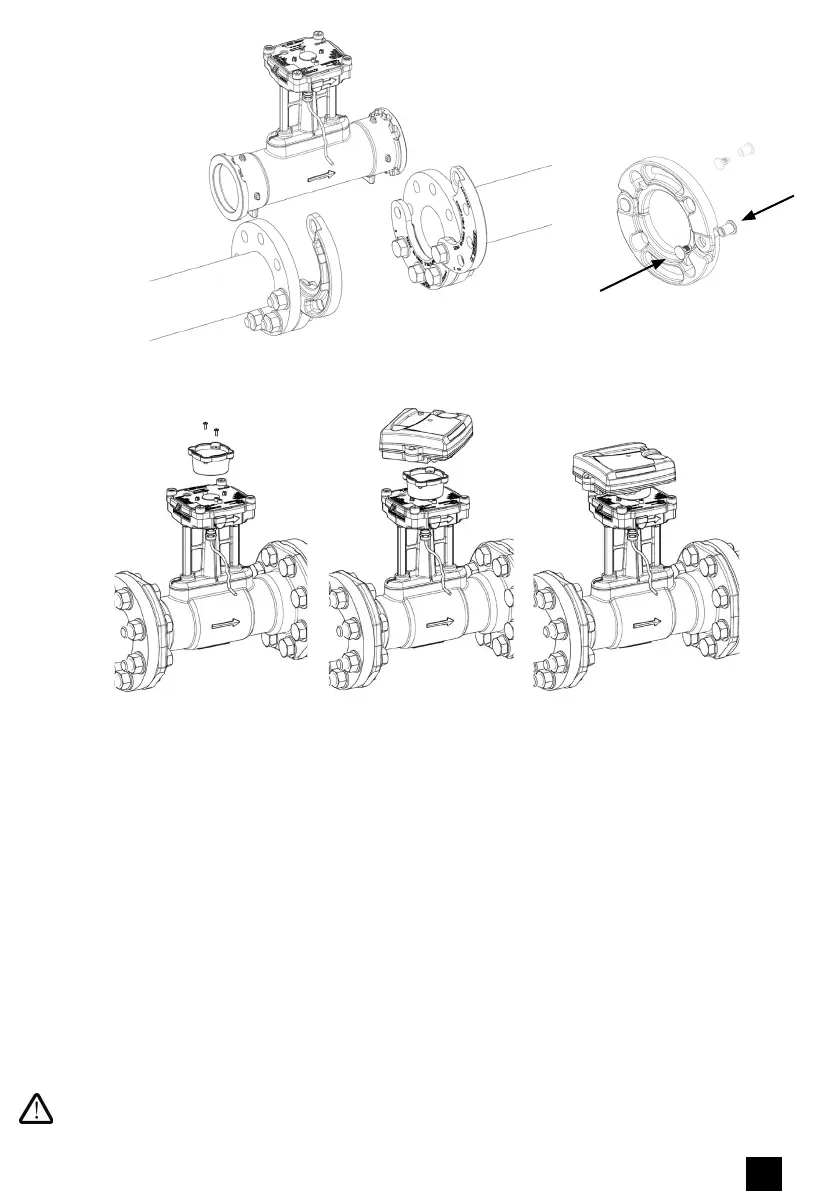

Рис. 5. Установка вычислителя Itron CF51/CF55 на AXONIC
Рис. 4. Установка расходомера AXONIC с мобильными фланцами
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
