64
RED
BLACK
BLUE
WHITE
RED
BLACK
BLUE
WHITE
Всегда проверяйте, чтобы уплотнитель и гайка были на одной линии
4.2 - Спецификация подключения к вычислителю
Кабель A: кабель с 4 соединяющими проводами, используется для подключения к интегратору (вычислителю)
Значение цветов проводов:
1 - RED (красный): питание AXONIC (+)
2 - BLACK (черный): заземление (-)
3 - BLUE (синий): импульс A или диагностика
4 - WHITE (белый): μCom/диагностика
Кабель B: кабель с 3 соединяющими проводами, используется для подключения к интегратору
Значение цветов проводов:
• RED (красный): Импульс B
• BLACK (черный): заземление (-)
• WHITE (белый): DIR (направление потока: 1 = нормальный поток, 0 = обратный поток)
4.3 - Характеристики выходного импульса
• Класс: OB, OC и OD в соответствий с EN1434-2
• Тип: открытый сток
• Полярность: нереверсируемый (соблюдайте схему подключения)
• Длительность импульса: см. таблицу ниже
• Максимальное напряжение: 30 В постоянного тока
• Максимальный ток: 27 мА
• Падение напряжения при включении: < 0.3 В при 0.1 мА/<2 В при 27 мА
• Сопротивление при выключении: > 6 MОм
• Максимальная выходная частота: 128 Гц
• Длительность импульса: в соответствии с таблицей
• Максимальная длина кабеля: 10 м

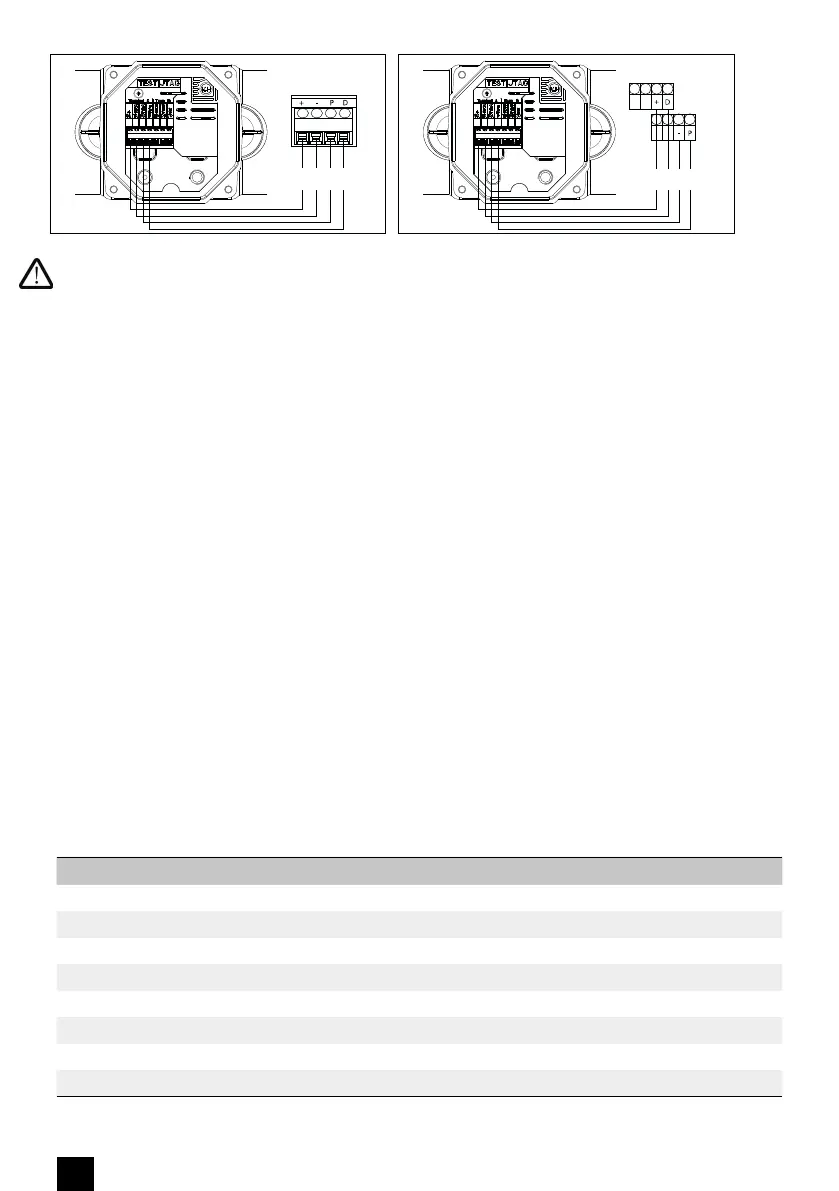

Подключение AXONIC к CF51/CF55/Pulse box Подключение AXONIC к CF800
Ду65 - qp 25 Ду80 - qp 40 Ду100 - qp 60 Ду150 - qp 150
Вес Импульса Длительность Импульса (мсек)
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
**стандартный: 100 мсек, значения в скобках только если это указано в опции модели в таблице
