SI VOUS NE CONNAISSEZ PAS LES NORMES
ÉLECTRIQUES EN VIGUEUR, DEMANDEZ À UN ÉLECTRICIEN
QUALIFIÉ D'INSTALLER L'UNITÉ.
Lesinformationsdecâblagerecommandéessontfourniesà
titre de référence. Pour des informations exactes, consulter les
directives « ABYC E-11, AC et DC Electrical Systems on Boats ».
NF:ISO10133Directivepourlesbateauxdeplaisance,
Installationélectriquesàbassetension.
Tableau de
taille de fil Longueur totale de fil – Pieds (mètres)
Tension de 0 - 20 pieds 20 - 35 pieds 35 - 55 pieds
pompe (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 V DC #14 AWG #12 AWG #10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
24 V DC #16 AWG #14 AWG #12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
Le corps du moteur peut chauffer s'il fonctionne
pendant de longues périodes. Un contact prolongé avec le
boîtier peut donc entraîner des brûlures.
Installer une crépine Pumpgard
TM
dans un endroit
accessible (pour inspection et nettoyage) entre le réservoir et
l'arrivée de la pompe afin de protéger les vannes contre les débris.
Fonctionnement
•Remplirleréservoird'eau
•Ouvrirtouslesrobinets
•Mettrel'interrupteurdelapompesur«ON»
•Lorsqueaucunebulled'airnes'échappedestuyaux,fermer
tous les robinets en commençant par celui situé le plus près de
la pompe (Figure 6)
Important :Nepaslaisserlapompetournerplusde15minutes
de suite.
!

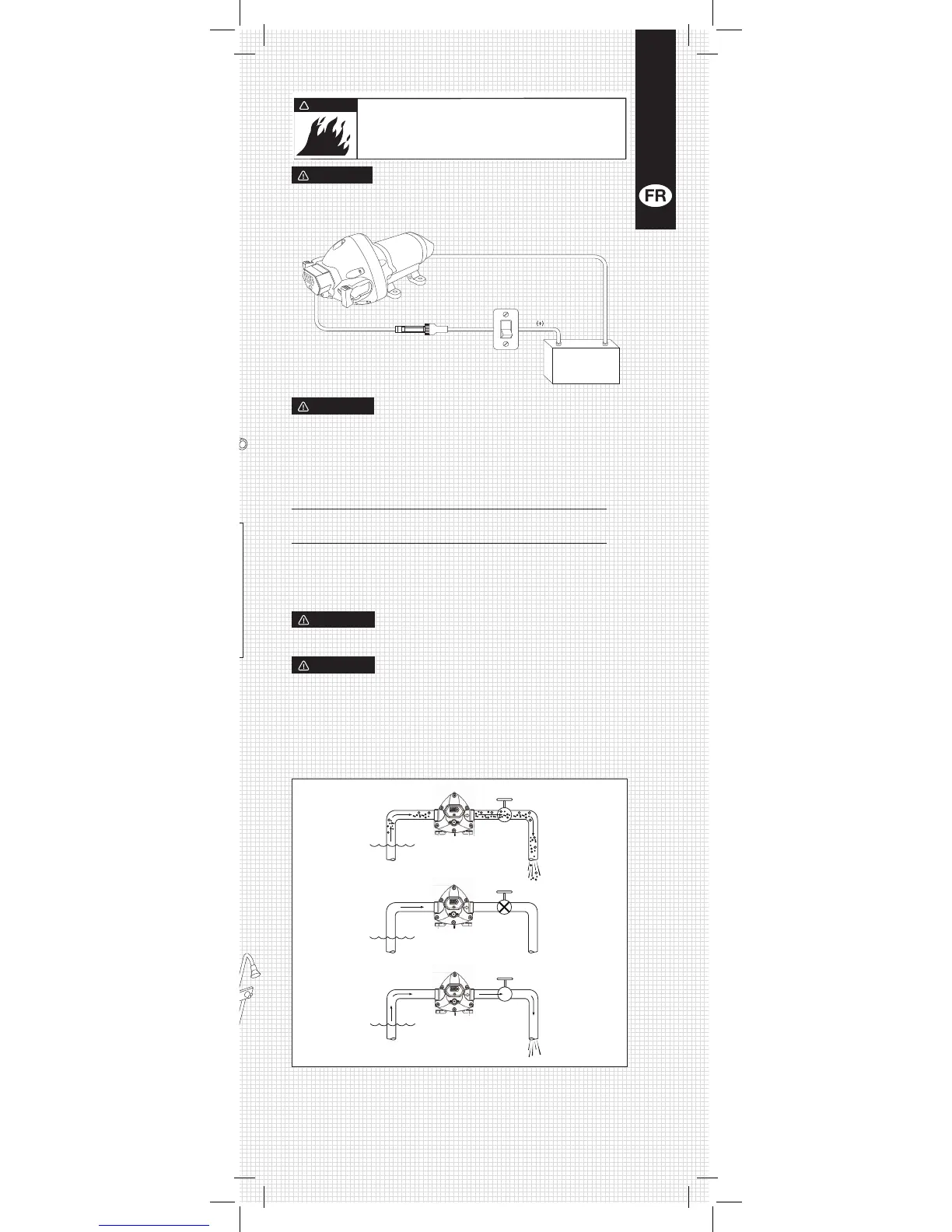

Figure 5.
Figure 1.
Figure 6.
Démarrage initial
Rouge (+)
Demande Fermé
Demande Ouvert
Noir (-)
Fusible
Interrupteur
Batterie
Danger d'incendie. Le câblage doit respecter les
normes électriques en vigueur et inclure un
fusible ou un disjoncteur de taille adéquate.
Tout câblage fautif pourrait occasionner un
incendie entraînant blessure ou mort.
AVERTISSEMENT
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
