IN CASO DI MANCATA CONOSCENZA DEGLI
STANDARD ELETTRICI APPROPRIATI, AFFIDARE L’INSTALLAZIONE
DELL’UNITÀ AD UN ELETTRICISTA QUALIFICATO.
Le informazioni sul cablaggio consigliato sono fornite come
riferimento. Per le informazioni corrette, vedere le linee guida
ABYC E-11, Sistemi elettrici CA e CC sulle barche.
Tabella delle
misure dei fili
elettrici Lunghezza totale dei fili – piedi (metri)
Tensione 0 - 20 piedi 20 - 35 piedi 35 - 55 piedi
della pompa (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 V CC #14 AWG #12 AWG #10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
24 V CC #16 AWG #14 AWG #12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
Durante il funzionamento, la cassa del motore
può diventare molto calda. Il contatto prolungato con la pelle
può causare ustioni.
Installare un filtro Pumpgard
TM
in una posizione
accessibile (per l’ispezione e la pulizia) fra il serbatoio e l’entrata
della pompa, per proteggere le valvole dai detriti.
Funzionamento
•Riempireilserbatoiodell’acqua
•Apriretuttiirubinetti
•Spostaresu“ON”l’interruttoredellapompa
•Quandonell’acquanonvièpiùaria,chiuderetuttiirubinetti
cominciandodalrubinettopiùvicinoallapompa.(Figura6)
Importante:Nonfarfunzionarelapompapiùdi15minuti
ininterrottamente.
!

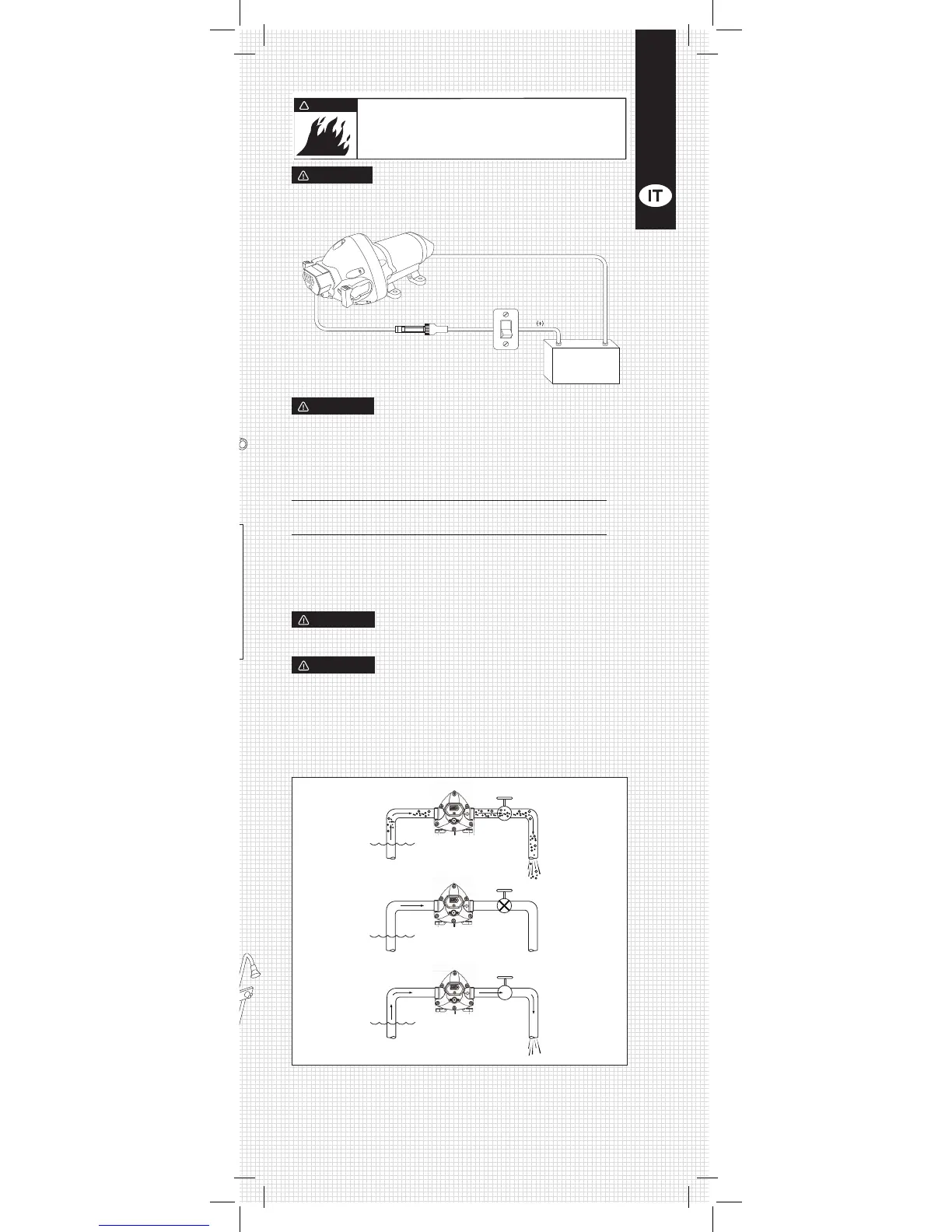

Figura 5.
Figura 6.
Avvio iniziale
Rosso (+)
Richiesta spenta
Richiesta accesa
Nero (-)
Fusibile
Interruttore
Batteria
Pericolo d’incendio. Il cablaggio deve essere fatto in
conformitàaglistandardelettriciappropriati;deve
inoltre comprendere un fusibile di misura appropriata
o interruttore disgiuntore. Un cablaggio scorretto può
causare un incendio con rischio d’infortunio o di morte.
AVVERTENZA
ATTENZIONE
ATTENZIONE
ATTENZIONE
ATTENZIONE
