maxiMIG 250/300
Operating manual Page 31

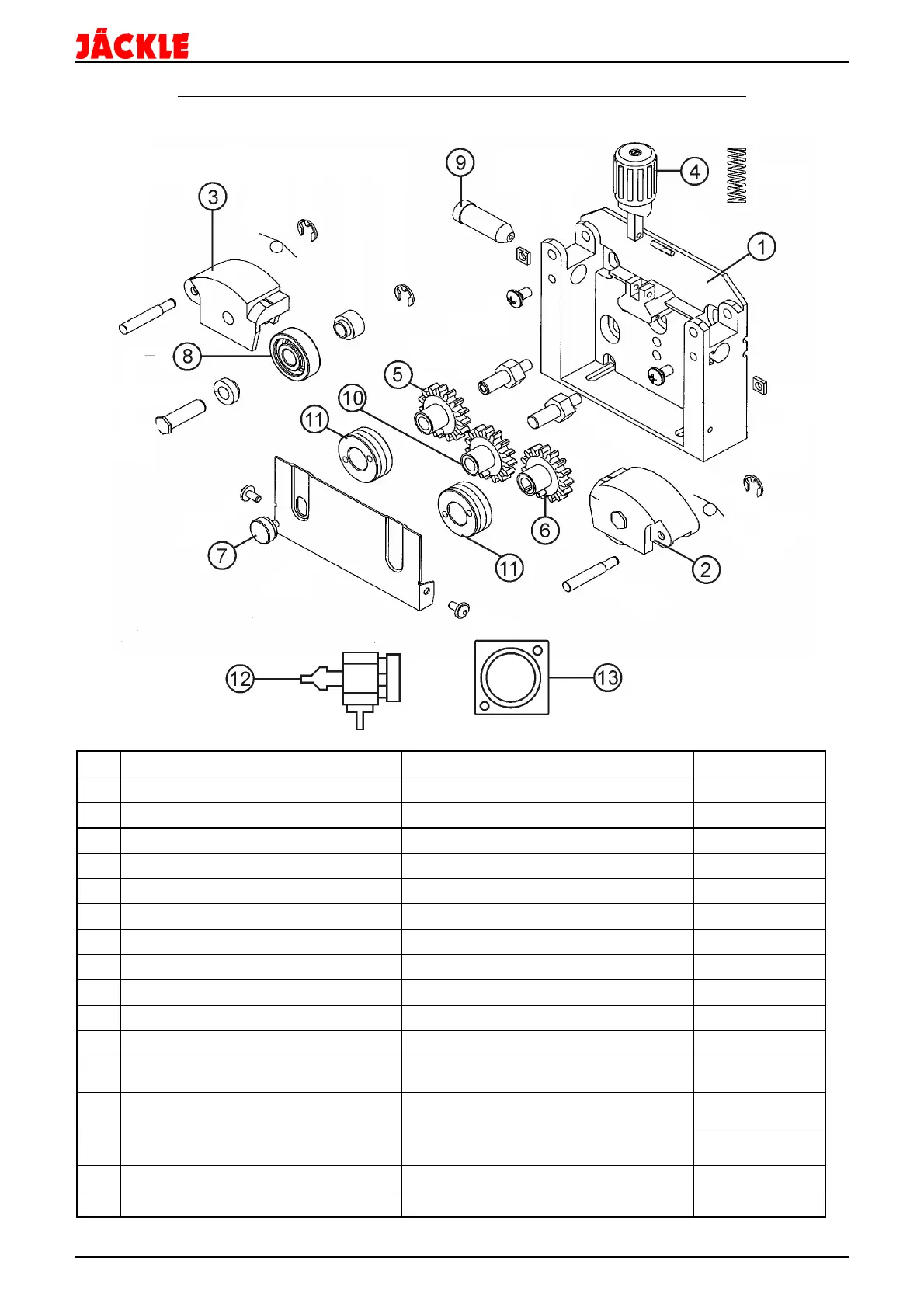

Ersatzteile 4-Rollenantrieb / spare parts 4-roller drive ,42V , Typ 30031
Pos Bezeichnung Designation Nummer
1 Kunststoffplatte Plate nylon 455.042.034
2 Druckarm rechts komplett Pressure Arm right complete 455.042.030
3 Druckarm links komplett Pressure Arm left complete 455.042.031
4 Druckeinheit komplett Pressure Device complete 455.042.032
5 Vorschubritzel komplett Geared Adapter 30mm 455.030.032
6 Antriebsritzel 30mm Main Gear 30mm 455.030.030
7 Befestigungsschraube M5 Fixing Screw M5 455.042.033
8 Druckrolle 30mm Pressure Roll 30mm 455.030.011
9 Drahteinlaufnippel 0.6 – 1.6mm Inlet Guide Tube Wire 0.6 – 1.6mm 455.042.208
10 Verbindungsritzel 30mm Connection gear 30mm 455.030.031
11
Drahtvorschubrolle 0.8 / 1.0mm
für Stahl – 30mm
wire feed roll 0,8 / 1,0mm
for steel – 30mm
455.030.004
11
Drahtvorschubrolle1.0 / 1.2mm
für Stahl – 30mm
wire feed roll 1,0 / 1,2mm
for steel – 30mm
455.030.005
11
Drahtvorschubrolle 1.0 / 1.2mm
für Alu – 30mm
wire feed roll 1,0 / 1,2mm
for alu wire – 30mm
455.030.003
12 Zentralanschluss komplett SF central adaptor complete SF 455.042.010
13 Frontabdeckung für ZA, SF insulating flange ZA, SF 455.042.011
