4 HALLINTALAITTEET
12
4 HALLINTALAITTEET
4.1 KUVAKKEET _____________________________________________________________
4.2 KÄDENSIJAN HALLINTALAITTEET___________________________________________
A. Seisontajarru - Käytetään aina leikkurin jäädessä
ilman valvontaa, sekä huoltojarruna kuljetuksen
aikana. Käytä aina kuljetusrenkaita, kun siirrät leikkuria
ylä- tai alamäkeen.
B. Nopeusvipu - Määrittää suurimman vetomoottorin-
opeuden, kun OPC-nostovipu on kytketty. Nosta
nopeutta painamalla vivun (+)-puolta. Laske nopeutta
painamalla vivun (-)-puolta.
C. OPC-nostovipu - Käynnistä vetomoottori liu’uttamalla
nostovipua hieman vasemmalle ja puristamalle sitä.
Vetomoottorin nopeus kasvaa, kun nostovipua
vedetään lähemmäs kädensijaa. Pysäytä laite
vapauttamalla nostovipu.
D. Avainkytkin - Virtakytkin, joka kytkee virran päälle ja
pois. Kytkimessä on kolme asentoa: OFF (POIS
PÄÄLTÄ), RUN (KÄYTTÖ) ja START (KÄYNNISTYS).
Yleisasetusvirtamoduulilla varustetuissa laitteissa
avainkytkimen pitää käynnistettäessä olla RUN
(KÄYTTÖ)-asennossa.
E. Kelakytkin - Kelakytkimellä käynnistetään ja
pysäytetään kela, sekä otetaan Läppäys-toiminto
käyttöön.
F. Virrankatkaisija - Käytetään hallintalaitteiden
suojaamiseen. Paina painike sisään, kun
virrankatkaisija on lauennut.
G. LCD-näyttö - Käytetään toimintatilojen näyttämiseen.
H. LCD-säätimet - Käytetään valikoissa siirtymiseen.

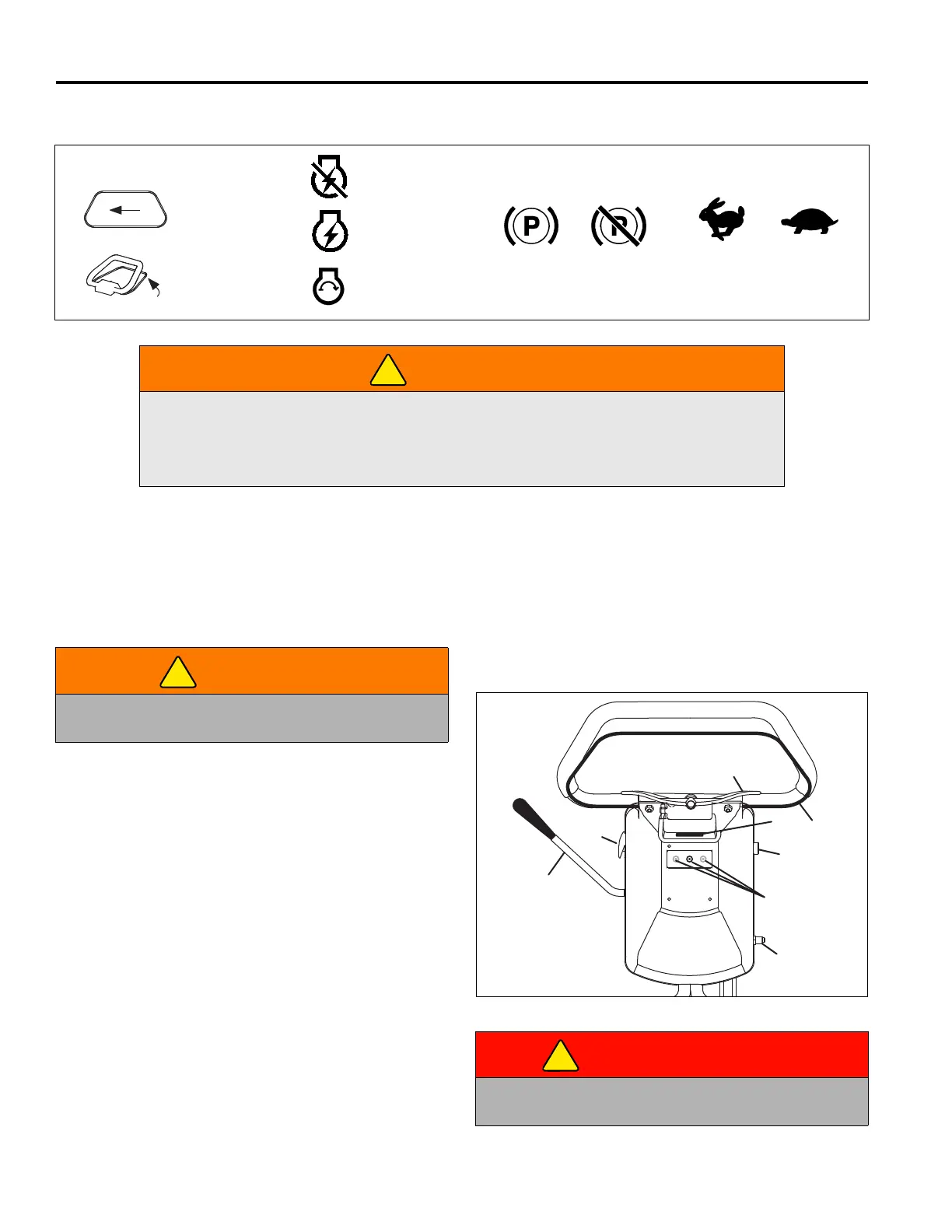

Kuva 4A
VAROITUS
Älä koskaan yritä käyttää konetta ilman, että olet lukenut Turvallisuus- ja käyttöohjeen, Osat ja
ylläpito -ohjeen ja tiedät miten kaikkia hallintalaitteita käytetään oikein.
Tutustu yllä oleviin kuvakkeisiin ja niiden merkityksiin. Opettele kaikkien hallintalaitteiden sijainti
ja tarkoitus ennen tämän leikkurin käyttöä.
Kytketty Vapautettu
Seisontajarru
OPC-vetomoottori
Purista nostovipu kiinni kädensijaan
Virta päällä
Nopea Hidas
Kaasu
Käynnistys
Liu’uta nostovipu vasemmalle
Virta pois päältä
VAROITUS
Loukkaantumisen välttämiseksi, käytä aina
kuljetusrenkaita, kun siirrät leikkuria ylä- tai alamäkeen.
HENGENVAARA
Pidä kädet ja jalat poissa leikkauslaitteesta vakavien
ruumiinvammojen estämiseksi.
