6 SÄÄDÖT (KAIKKI LAITTEET)
26
6 SÄÄDÖT (KAIKKI LAITTEET)
6.1 YLEISTÄ _________________________________________________________________
1. Säädöt ja huoltotoimet on aina annettava pätevän
teknikon tehtäväksi. Jos asianmukaista säätöä ei voi
tehdä, ota yhteys valtuutettuun Jacobsen-
jälleenmyyjään.
2. Vaihda kuluneet tai vaurioituneet osat, älä säädä
niitä.
3. Pitkät hiukset, korut tai väljät vaatteet voivat jäädä
kiinni liikkuviin osiin.
4. Älä muuta ajomoottorin nopeusrajoitus- tai
ylinopeusasetusta.
6.2 JARRU __________________________________________________________________
Oikein säädetyn jarrun kytkeminen vaatii 10 paunan
vedon jarrukahvan päästä ja siinä pitää olla 38 mm
keskeltä keskelle vapautettuna.
1. Pienet säädöt tehdään kahvalla. Löysää mutteria (A),
säädä jarrukaapelia kääntämällä mutteria (B) ja
kiristä sitten mutteri (A).
2. Jos säätöjä ei voi tehdä kahvasta, irrota
kuljetusrengas ja tee säädöt jarruvanteessa.
3. Löysää ruuvia (C) ja vedä kaapeli haluttuun
jarrujännitykseen. Kiristä ruuvi (C). Säädä (A) ja (B)
uudelleen.

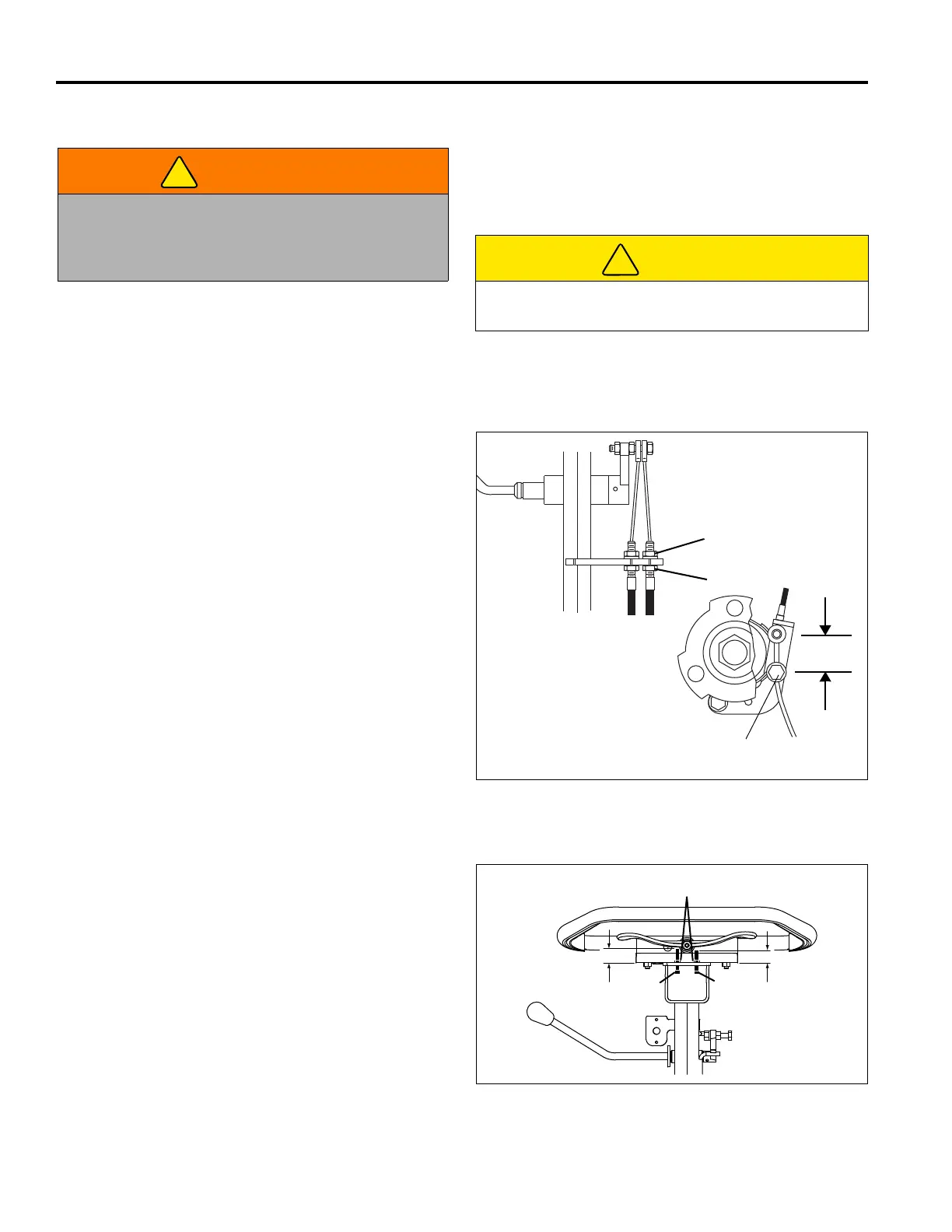

Kuva 6A
6.3 NOPEUSVIVUN PYSÄYTTIMET ______________________________________________
1. Löysää molempia muttereita (X).
2. Säädä positiivinen vipupysäytin (Y) 22 mm:in.
3. Säädä negatiivinen vipupysäytin (Z) 27 mm:in.
4. Lukitse säätö kiristämällä mutterit (X).
Vipupysäyttimien säätämisen jälkeen hallintalaitteiden
nopeusvipukalibrointi pitää nollata. [Katso Kohta 4.3]
Kuva 6B
VAROITUS
Vakavien vammojen välttämiseksi, vapauta aina
kaikki moottorit, kytke seisontajarru, käännä
virtakytkin pois päältä ja irrota virtaliitin ennen koneen
säätämistä, puhdistamista tai korjaamista.
!
VAARA
Ole varovainen, etteivät kätesi tai sormesi joudu
koneen liikkuvien ja kiinteiden osien väliin.
!
KÄDENSIJA
JARRUVANNE
A
B
C
38 mm
27 mm 22 mm
X
Y
Z
