Jacobsen 63300 - Leikkuukorkeus; Kelakokoonpanon Irrottaminen; Kelalaakerit

8 KELLUVAPÄISEN KELAN SÄÄDÖT
34
8.4 LEIKKUUKORKEUS _______________________________________________________
Huomaa: Säädä kelan ja pohjaterän väli aina ennen
leikkuukorkeuden säätämistä. Kohta 8.2 ja 8.3.
1. Paina seisontatuki alas ja kallista leikkuri taaksepäin
kädensijan varaan.
1. Säädä haluttu leikkauskorkeus mitalla (E).
a. Mittaa etäisyys ruuvin pään alapinnan ja
mittapidikkeen pinnan (F) välillä.
b. Säädä haluttu korkeus ruuvia (H) säätämällä ja
kiristä sitten siipimutteri.
2. Löysää eturullakiinnikkeiden muttereita (G) juuri sen
verran, että säätönuppi (K) voi nostaa tai laskea
eturullaa.
3. Aseta mitta (E) etu- ja takarullien pohjan yli lähellä
rullan toista päätä.
4. Liu’uta mittaruuvin (H) pää pohjaterän yli (L) ja sulje
ruuvin pään ja pohjaterän välinen väli nuppia (K)
säätämällä. Kiristä sitten lukitusmutteri (G).
5. Toista vaiheet 4 ja 5 vastakkaisessa päässä. Säädä
ensimmäinen pää valmiiksi ennen vastakkaisen
pään säätämistä.
6. Kiristä mutterit (G) ja tarkista molemmat päät
uudelleen.

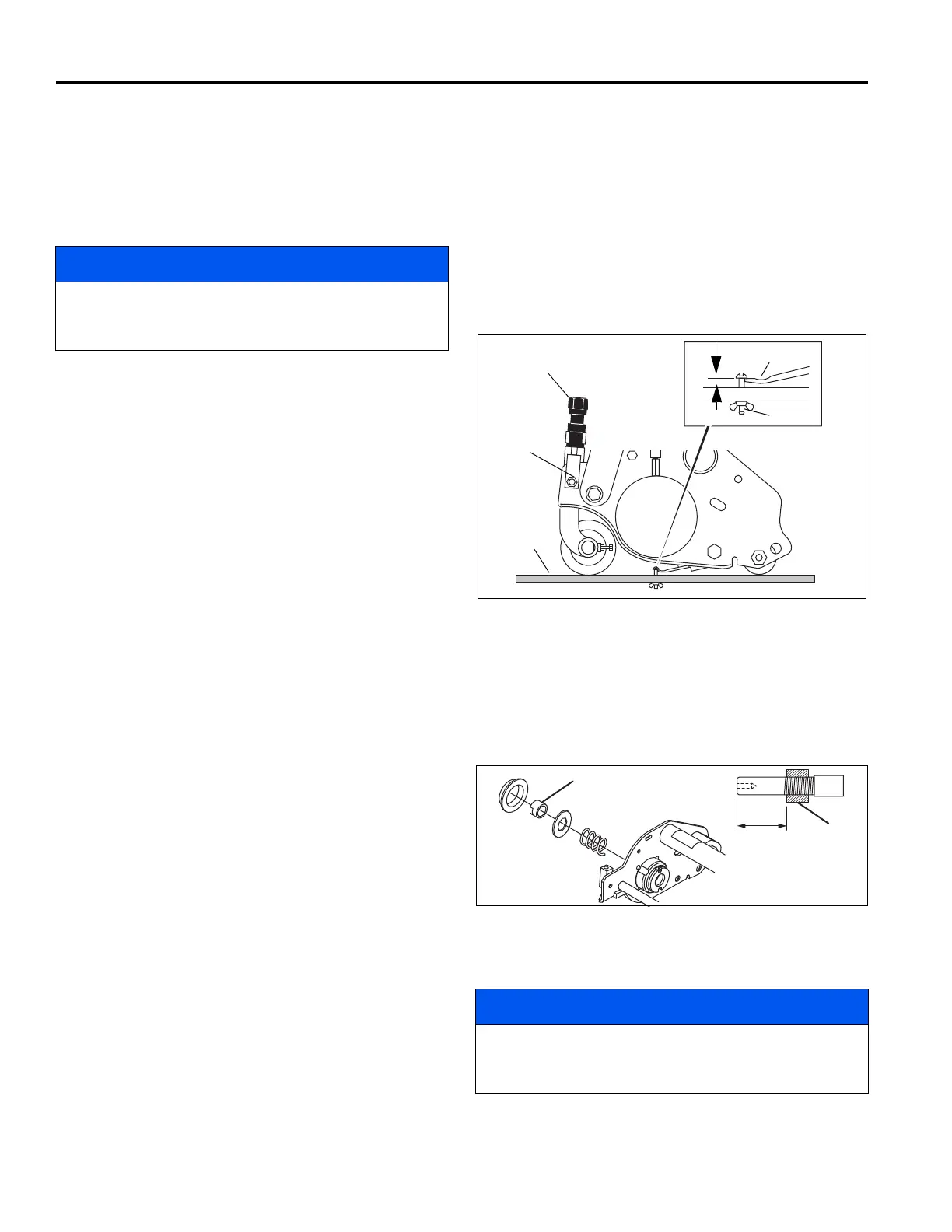

Kuva 8E
8.5 KELALAAKERIT __________________________________________________________
Pää- tai säteittäisvälys on merkki huonoista laakereista,
heikosta verojousesta tai irronneesta mutterista.
1. Tarkista laakerikotelon kiinnitysosat. Kiristä tai
vaihda osat tarvittaessa. Puhdista kierteet
huolellisesti rasvanpoistoaineella.
2. Levitä keskivahvaa Loctitea mutteriin (P) ja kierrä
mutteri sitten kelavarteen kunnes mutteri on 46 mm
kelavarren päästä.
3. Täytä jousen säätämisen jälkeen kelalaakerikotelo
NLGI – O-luokan öljyllä.
Kuva 8F
8.6 KELAKOKOONPANON IRROTTAMINEN_______________________________________
Kelakokoonpano voidaan irrottaa huoltoa tai toisen kelan
käyttöä varten.
1. Irrota kiinnityspinni ja aluslaatta, ja liu’uta
nostoripustimet pois pinneistä.
2. Irrota moottorin sähköliittimet ja kelan
maadoitusjohto.
3. Irrota kiinnityspinni ja litteä aluslaatta, ja nosta
Panhard-tanko pois kelapultilta.
4. Kallista laite taaksepäin sen kädensijan varaan ja
liu’uta kela pois leikkurista.
HUOMAUTUS
Yleisasetusvirtamoduulit: Älä jätä leikkuria pitkäksi
aikaa taaksepäin kallistetuksi, muuten öljyä voi valua
polttokammioon.
F
K
G
E
H
J
P
P
45 mm
HUOMAUTUS
Yleisasetusvirtamoduulit: Älä jätä leikkuria pitkäksi
aikaa taaksepäin kallistetuksi, muuten öljyä voi valua
polttokammioon.
