3.8 ALTURA DE CORTE________________________________________________________
A altura de corte dos rolos pode ser ajustada de 19 a
133 mm em incrementos de 6 mm. A altura de corte poderá
variar ligeiramente das alturas dadas dependendo das
condições do solo e de outros factores.
1. Estacione o aparador de relva numa superfície plana e
nivelada e rebaixe completamente as unidades de
corte. Coloque blocos na armação do conjunto de corte
para que esteja apoiada por todos os lados.
2. Consulte o gráfico fornecido para saber a altura
desejada de corte.
3. Para rebaixar a altura de corte, retire os três pinos
de fixação (A). Eleve ligeiramente a manga exterior do
eixo (B) e retire os espaçadores de 13 mm (D) e/ou o
espaçador de 6 mm (E) de baixo, um de cada vez, até
ter obtido a altura de corte desejada. Retire
cuidadosamente os blocos e baixe as armações do
conjunto de corte (C). Coloque os espaçadores
restantes acima do eixo e insira os pinos de fixação. A
anilha (F) fica sempre por cima, imediatamente abaixo
do pino de fixação.
4. Para aumentar a altura de corte, retire os três pinos
de fixação (A). Eleve cuidadosamente a armação do
conjunto de corte (C) acima da altura de corte
desejada e apoie-a com calços. Acrescente
espaçadores de 13 mm (D) e/ou um espaçador de 6
mm (E), conforme desejado, até obter a altura de corte
pretendida. Baixe a armação do conjunto de corte.
Coloque os espaçadores restantes acima do eixo e
insira os pinos de fixação. A anilha (F) fica sempre por
cima, imediatamente abaixo do pino de fixação.

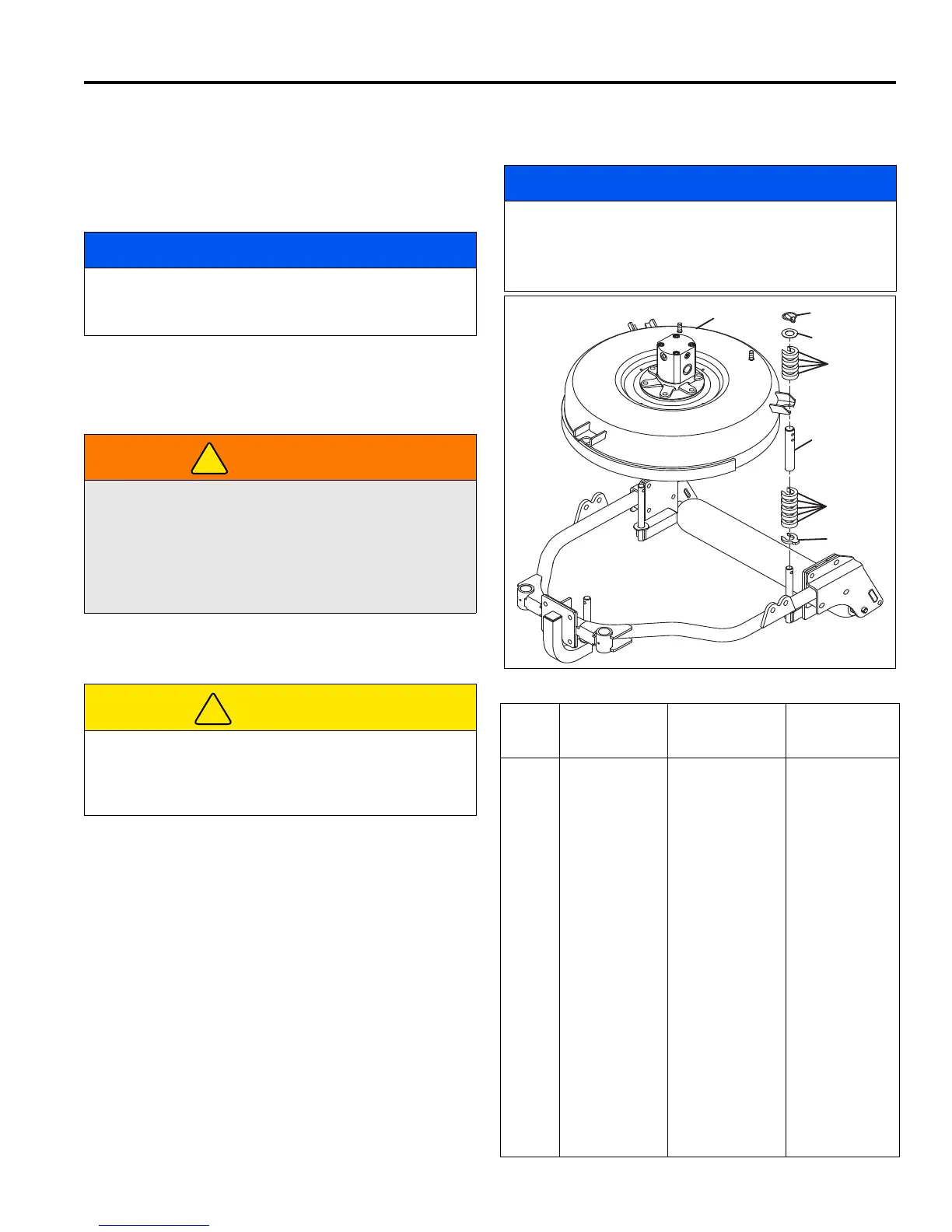

Figura 3G
AVISO
Ao cortar áreas onduladas, uma altura de corte baixa
poderá causar desrelvamentos. Ajuste adequa-damente
a altura de corte para evitar danos ao solo.
ATENÇÃO
Para evitar lesões graves, baixe o conjunto de corte até
que esteja completamente assente nos carretos
dianteiros e no rolo traseiro. Isto evitará um
rebaixamento acidental ao fazer os ajustes. Desengrene
toda a transmissão, accione o travão de
estacionamento, pare o motor e retire a chave da
ignição.
CUIDADO
Use as técnicas devidas de elevação ao elevar ou
rebaixar as armações do conjunto de corte. As
armações do conjunto de corte pesam
aproximadamente 23 kg.
AVISO
Para uma melhor qualidade de corte, coloque sempre
o mesmo número de espaçadores debaixo da
armação do conjunto de corte nos três eixos. Ajuste
todos os conjuntos de corte à mesma altura.
Altura
corte
(mm)
Espaç. 13 mm
abaixo armaç.
cortador
Espaç. 13 mm
abaixo armaç.
cortador
Posição do
espaçador de
6 mm
19
0 9 Acima armação
25
0 9 Abaixo armação
31
1 8 Acima armação
37
1 8 Abaixo armação
43
2 7 Acima armação
50
2 7 Abaixo armação
56
3 6 Acima armação
62
3 6 Abaixo armação
68
4 5 Acima armação
75
4 5 Abaixo armação
81
5 4 Acima armação
87
5 4 Abaixo armação
93
6 3 Acima armação
100
6 3 Abaixo armação
106
7 2 Acima armação
112
7 2 Abaixo armação
118
8 1 Acima armação
125
8 1 Abaixo armação
133
9 0 Acima armação
E
F
D
B
A
C
D
