OVLÁDACIE PRVKY 4
13

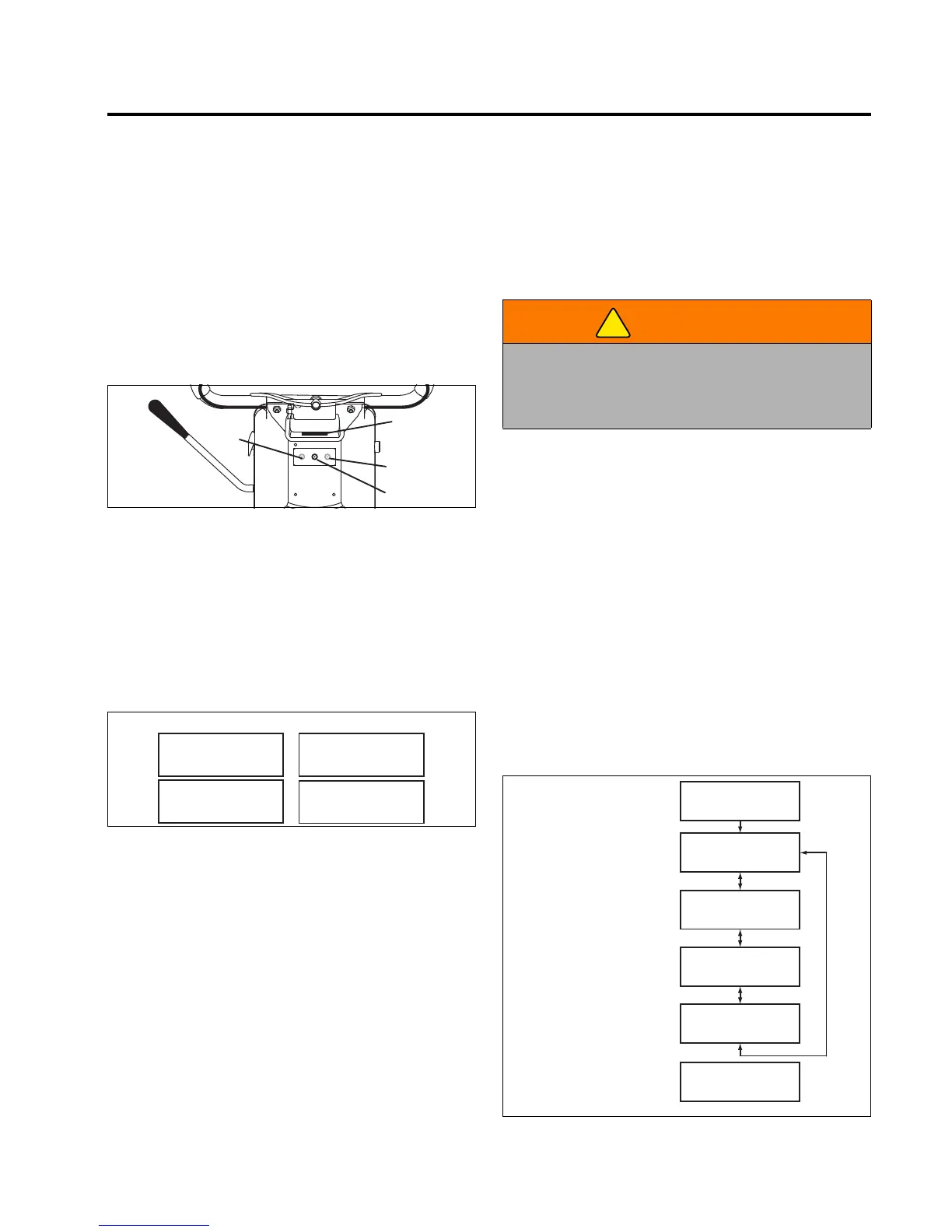

4.3 LCD DISPLEJ _____________________________________________________________
LCD displej zobrazuje aktuálne pracovné hodnoty potrebné
na prevádzku kosačky Eclipse a vydáva tri typy zvukových
upozornení. LCD displej pracuje v jednom z dvoch režimov,
režim operátora (základný) a režim kontrolóra. Používanie
režimu kontrolóra vyžaduje vloženie štvorciferného kódu.
Oranžové tlačidlá (K alebo L) slúžia na zmenu obrazovky
alebo na zmenu hodnôt. Pravé oranžové tlačidlo (K) slúži na
posun vpred na zozname na obrazovke alebo na zvýšenie
hodnoty nastavenia a ľavé oranžové tlačidlo (L) slúži na
posun vzad na zozname na obrazovke alebo na zníženie
hodnoty nastavenia. Čierne tlačidlo (J) sa používa na výber,
zmenu hodnôt alebo na nastavenie pôvodných hodnôt.
Obrázok 4B
Zvukové upozornenia upozorňujú na tri stavy zistené LCD
displejom a na LCD displeji sa zároveň zobrazí príslušné
hlásenie. Neprerušovaný tón upozorňuje na nízke
systémové napätie. Rýchle pípanie (2 za sekundu)
upozorňuje na neprimerane vysoké napätie. Pomalé pípanie
(1 každé 3 sekundy) upozorňuje na režim lapovania.
Obrazovky s upozornením: Okrem štandardných
obrazoviek v každom režime sa zobrazujú štyri obrazovky,
ktoré sa používajú na upozornenie operátora/mechanika na
problém, ktorý je potrebné napravit’.
Obrázok 4C
Obrazovka LOW BATTERY (nízke napätie) sa zobrazí,
keď systémové napätie klesne pod 42 V= na 30 sekúnd
a súčasne sa zapne neprerušovaný zvukový alarm.
Alarm sa vypína stlačením čierneho tlačidla (J) . Vrát’te
kosačku do miesta skladovania, alebo vložte plne nabitý
batériový modul. Ak sa na displeji zobrazí nízke
napätie, motor sekacej hlavy nebude pracovat’.
Obrazovka OVERVOLTAGE/CHECK VOLTAGE
(prepätie / skontrolujte napätie) sa zobrazí, keď
systémové napätie stúpne nad 60 V= a súčasne sa
zapne rýchle pípanie (2 za sekundu). Ak sa porucha
neodstráni, riadiaca jednotka sa po 60 sekundách
vypne. Pred opätovným spustením systému skontrolujte
výstup na generátore. [Pozri Kapitola 10.3]
Obrazovka REEL MOTOR FAULT (porucha motora
sekacej hlavy) sa zobrazí, ak sa zistí skrat v obvode
motora sekacej hlavy, alebo ak odber prúdu v motore
sekacej hlavy stúpne nad 30 A na dlhšie ako jednu
sekundu. Motor sekacej hlavy nebude pracovat’ do
odstránenia problému. Vrát’te kosačku na miesto
určené na oprav
u.
Obrazovka TRACTION MOTOR FAULT (porucha
trakčného motora) sa zobrazí, ak sa zistí skrat v
obvode trakčného motora, alebo ak odber prúdu v
trakčnom motore stúpne nad 30 A na dlhšie ako jednu
sekundu. Trakčný motor nebude pracovat’ do
odstránenia problému. Vrát’te kosačku na miesto
určené na opravu.
Režim operátora používa operátor na zobrazenie
informácií o systémovom napätí, cestovnej rýchlosti,
nastavení intenzity sekania (FOC) a rýchlosti sekacej hlavy.
Oranžové tlačidlá (K a L) na prednom kryte rukoväte sa
používajú na prepínanie medzi jednotlivými obrazovkami.
Režim operátora slúži len na zobrazovanie, neumožňuje
zmenu systémových nastavení.
Ak sa spínač sekacej hlavy prepne do polohy lapovania v
režime operátora, motor sekacej hlavy sa ihneď zastaví a na
obrazovke sa zobrazí „Turn Backlap Switch Off“ (vypnite
spínač lapovania). Lapovanie je dostupné len v režime
kontrolóra.
Obrázok 4D
