6 NASTAVENIA (VŠETKY JEDNOTKY)
26
6 NASTAVENIA (VŠETKY JEDNOTKY)
6.1 VŠEOBECNÉ INFORMÁCIE _________________________________________________
1. Nastavovanie a údržbu by mal vždy vykonávat’
zaškolený technik. Ak nie je možné zabezpečit’
správne nastavenie, kontaktujte autorizovaného
predajcu výrobkov značky Jacobsen.
2. Vymeňte opotrebované a poškodené komponenty.
Nikdy ich neopravujte.
3. Dlhé vlasy, bižutéria a voľné oblečenie sa môžu
zachytit’ do pohyblivých častí.
4. Nemeňte nastavenie rýchlostných limitov, ani
nepretáčajte hnacie motory.

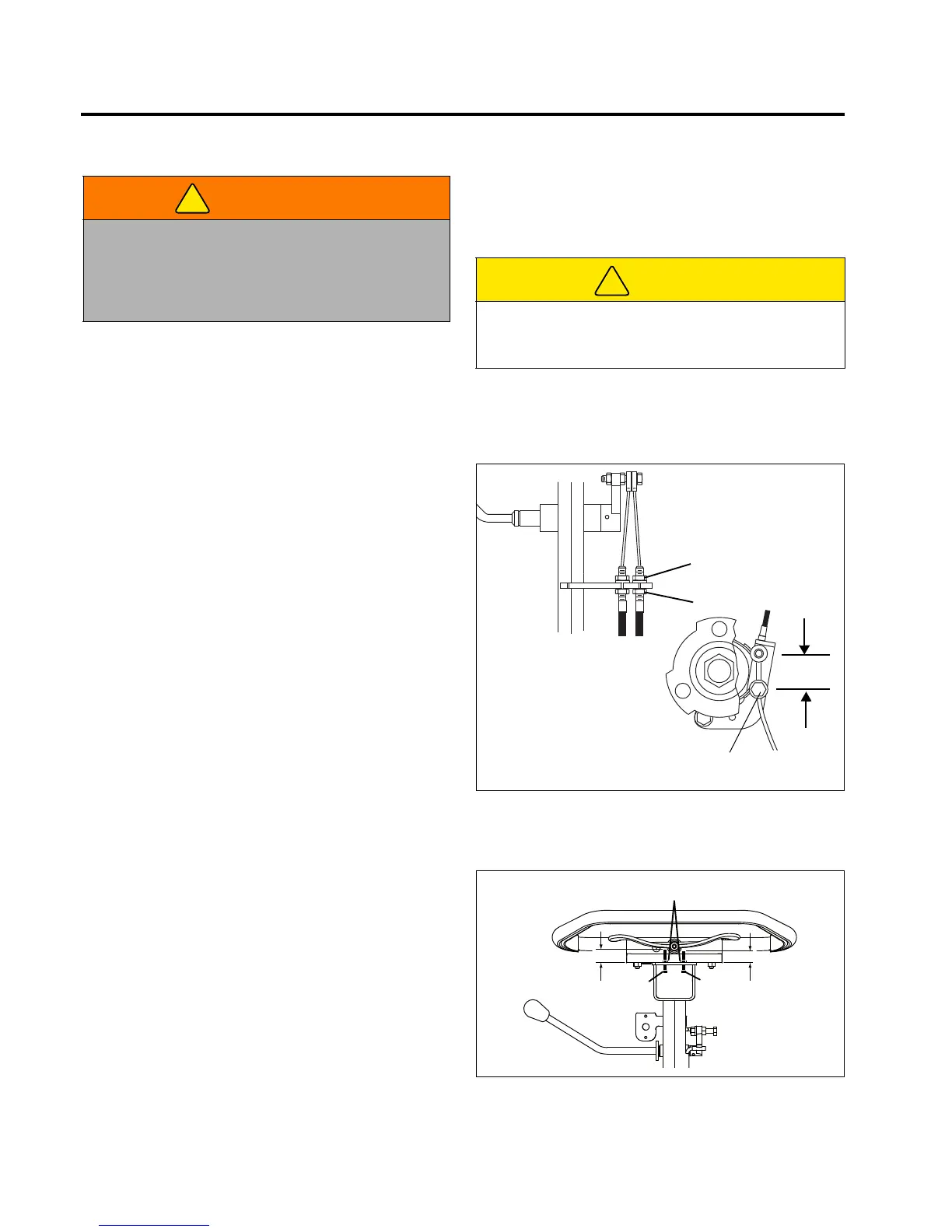

6.2 BRZDA __________________________________________________________________
Správe nastavená brzda vyžaduje t’ah o sile 4,5 kg v
hornej časti brzdovej páky, aby sa aktivovala, a po
uvoľnení musí vzdialenost’ medzi stredmi skrutiek
dosahovat’ 38 mm.
1. Menšie nastavenia sa robia na rukoväti. Povoľte
maticu (A), otočením matice (B) nastavte brzdový
kábel a potom dotiahnite maticu (A).
2. Ak nedokážete dosiahnut’ správne nastavenie na
rukoväti, odmontujte premiestňovacie koleso a
nastavte brzdu na brzdnom lanku.
3. Povoľte skrutku (C) a potiahnutím kábla správne
nastavte napnutie brzdy. Utiahnite skrutku (C).
Znova nastavte (A) a (B).
Obrázok 6A
6.3 ZARÁŽKY PÁČKY OVLÁDANIA RÝCHLOSTI ___________________________________
1. Uvoľnite obe matice (X).
2. Nastavte kladnú zarážku páčky (Y) na 22 mm.
3. Nastavte zápornú zarážku páčky (Z) na 27 mm.
4. Utiahnutím matíc (X) zaistite nastavenie.
Po nastavení zarážok páčky je potrebné vykonat’
kalibráciu páčky ovládania rýchlosti v riadiacej jednotke.
[Pozri Kapitola 4.3]
Obrázok 6B
VÝSTRAHA
Pred nastavovaním, čistením alebo opravovaním
tohto zariadenia vždy odpojte všetky pohony, aktivujte
parkovaciu brzdu, vypnite napájanie a odpojte
napájací konektor, aby sa zabránilo vážnemu
zraneniu.
