Jacobsen Eclipse 118 63313 - Ložisko Sekacej Hlavy; Odmontovanie Zostavy Sekacej Hlavy; Výška Kosenia

8 NASTAVENIE PLÁVAJÚCEJ SEKACEJ HLAVY
34
8.4 VÝŠKA KOSENIA __________________________________________________________
Poznámka: Pred nastavovaním výšky kosenia vždy
nastavte vzdialenost’ sekacej hlavy od noža. (Pozri
kapitoly 8.2 a 8.3).
1. Zatlačte stojan smerom dole a prevrát’te kosačku na
rukovät’.
1. Nastavte požadovanú výšku kosenia na meradle
(E).
a. Zmerajte vzdialenost’ medzi dolnou stranou
hlavy skrutky a povrchom meradla (F).
b. Pomocou skutky (H) nastavte požadovanú
výšku, a potom utiahnite krídlovú maticu.
2. Dostatočne uvoľnite matice na prednej strane
valcových držiakov (G) , aby bolo možné zvýšit’
alebo znížit’ predný valec pomocou nastavovacieho
kolieska (K) .
3. Umiestnite meradlo (E) naprieč spodnou čast’ou
predného a zadného valca v blízkosti jedného konca
valca.
4. Zasuňte hlavu meracej skrutky (H) nad nôž (L) a
nastavte nastavovacie koliesko (K) tak, aby sa
uzatvorila medzera medzi hlavou skrutky a nožom.
Potom utiahnite poistnú maticu (G).
5. Zopakujte kroky 4 a 5 na opačnom konci. Najskôr
dokončite nastavenie na jednom konci, a až potom
prejdite na protiľahlý koniec.
6. Utiahnite matice (G) a znova skontrolujte každý
koniec.

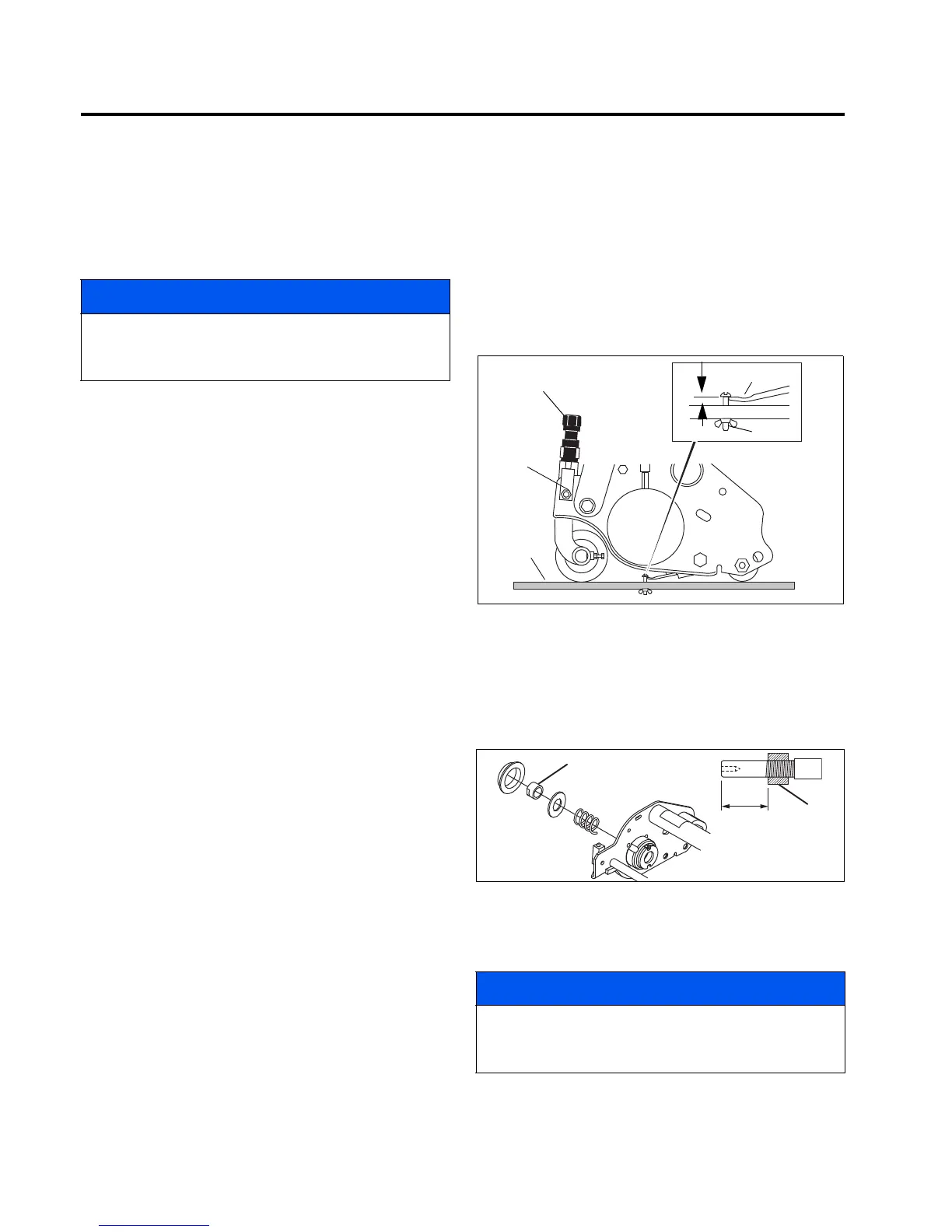

Obrázok 8E
8.5 LOŽISKO SEKACEJ HLAVY _________________________________________________
Axiálna vôľa resp. radiálna vôľa znamená, že ložiská sú v
zlom stave, pružina má slabé pnutie, alebo matica je
veľmi uvoľnená.
1. Skontrolujte pripevňovacie diely ložiskového puzdra.
Podľa potreby utiahnite alebo vymeňte komponenty.
Odmast’ovacím prostriedkom dôkladne vyčistite
závity.
2. Naneste lepidlo Loctite strednej sily na maticu (P), a
potom navlečte orech na hriadeľ sekacej hlavy, až
kým sa matica nenachádza 46 mm od konca
hriadeľa sekacej hlavy.
3. Po nastavení pružiny vyplňte ložiskové puzdrá
mazivom NLGI triedy 0.
Obrázok 8F
8.6 ODMONTOVANIE ZOSTAVY SEKACEJ HLAVY _________________________________
Zostava sekacej hlavy sa dá odmontovat’ na účely
údržby alebo použitia namontovanie inej sekacej hlavy.
1. Vyberte závlačku a podložku a vysuňte vešiačiky z
kolíkov.
2. Odpojte elektrické konektory motora a uzemňovací
vodič sekacej hlavy.
3. Vyberte závlačku a plochú podložku a zdvihnite
panhardskú tyč zo skrutky sekacej hlavy.
4. Prevrát’te zariadenie spät’ na rukovät’ a posuňte
sekaciu hlavu smerom od kosačky.
UPOZORNENIE
Benzínové generátory: Nenechávajte kosačku
prevrátenú dlho, pretože môže dôjst’ k premiestneniu
oleja do spaľovacej komory.
F
K
G
E
H
J
P
P
45 mm
UPOZORNENIE
Benzínové generátory: Nenechávajte kosačku
prevrátenú dlho, pretože môže dôjst’ k premiestneniu
oleja do spaľovacej komory.
