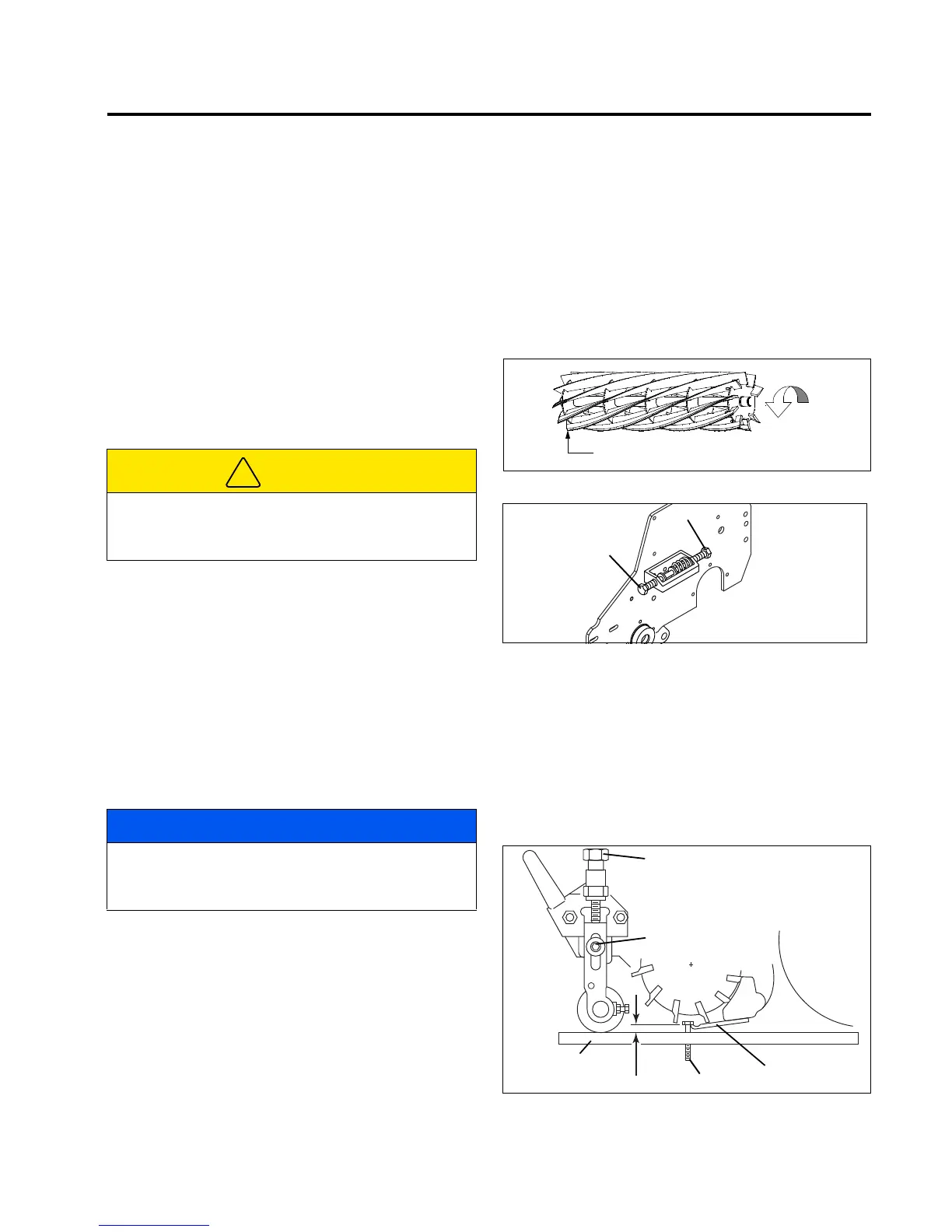

NASTAVENIE NEPOHYBLIVEJ SEKACEJ HLAVY 7
31
7.3 NASTAVENIE NOŽA________________________________________________________
1. Nastavovacia skrutka (A) sa používa na zvýšenie
alebo zníženie zat’aženia pružiny na spodnom noži.
Nastavovacia skrutka (B) sa používa na posun
spodného noža smerom k vretenu alebo od neho.
2. Po úplnom zlyhaní pružiny v dôsledky mnohých
pokusov o nastavenie nie je možné nôž posunút’.
Nastavovaciu skrutku (A) otočte spät’, až potom
nastavujte regulátor (B).
3. Väčšina použití vyžaduje stlačenie pružiny na
25 mm.
4. Začnite s nastavovaním na nábehovej hrane
sekacej hlavy a postupujte k výstupnému koncu.
Nábehový koniec lopatky sekacej hlavy je koniec,
ktorý prechádza nad nožom ako prvý počas
normálneho otáčania.
5. Otočte regulátor (B) po smere hodinových ručičiek,
čím priblížite spodný nôž k vretenu, alebo proti
smeru hodinových ručičiek, čím spodný nôž od
vretena oddialite.
a. Zasuňte špáromer alebo podložku s hrúbkou
0,025 – 0,075 mm medzi lopatku sekacej hlavy a
nôž. Neotáčajte sekaciu hlavu.
b. Nastavte výstupný koniec sekacej hlavy
rovnakým spôsobom, a potom znova
skontrolujte nastavenie na nábehovom konci.
c. Ak sú vreteno a spodný nôž správne nastavené,
vreteno sa voľne otáča a ak k spodnému nožu
priložíte v 90° uhle novinový papier, vreteno ho
po celej dĺžke odsekne.
Obrázok 7B
Obrázok 7C
7.4 VÝŠKA KOSENIA __________________________________________________________
Poznámka: Pred nastavením výšky kosenia skontrolujte
správnost’ nastavenia spodného noža. (Pozri čast’ 7.3)
1. Zatlačte stojan smerom dole a prevrát’te kosačku na
rukovät’.
2. Uvoľnite matice (D) na oboch stranách do takej
miery, aby bolo možné zvýšit’ predný valec
pomocou nastavovacieho kolieska (C). Zdvihnite
obe strany o rovnakú úroveň.
3. Nastavte skrutku mierky výšky kosenia (G) na
požadovanú výšku kosenia (F). Odmerajte od lišty
ukazovateľa (E) po spodnú čast’ hlavy skrutky (G) a
potom dotiahnutím krídlovej matice zaistite
nastavenie.
4. Umiestnite meradlo medzi predný valec a trakčný
valec, v blízkosti vonkajšieho konca valcov.
5. Posuňte hlavu skrutky nad spodný nôž (H) a
nastavte regulátor (C) tak, aby sa valec dotýkal lišty
ukazovateľa. Utiahnite maticu (D).
6. Opakujte kroky 4 a 5 na opačnom konci vretena a
potom dotiahnite matice (D). V prípade potreby
znova skontrolujte a nastavte výšku kosenia.
Obrázok 7D
POZOR
Manipulujte so sekacou hlavou s mimoriadnou
opatrnost’ou, aby nedošlo k zraneniu alebo
poškodeniu rezacích hrán.
