5.9 OPC-SCHALTEREINSTELLUNG______________________________________________
1. Untere Griffabdeckung abnehmen.
2. Stellschraube lösen und Manschette (Z) an der
OPC-Hebelstange so verschieben, dass sie 124 mm
vom Ende der Stange sitzt.
3. Schalter prüfen und Manschette nach oben oder
unten verschieben, bis die Schaltkontakte offen
sind, wenn der OPC ausgekuppelt ist, und
geschlossen sind, wenn der OPC eingekuppelt ist.
Beim Einstellen des Schalters ist das Spiel des
Hebels bei ausgekuppeltem OPC zu
berücksichtigen.
4. Stellschraube festziehen und untere Abdeckung am
Griff befestigen.

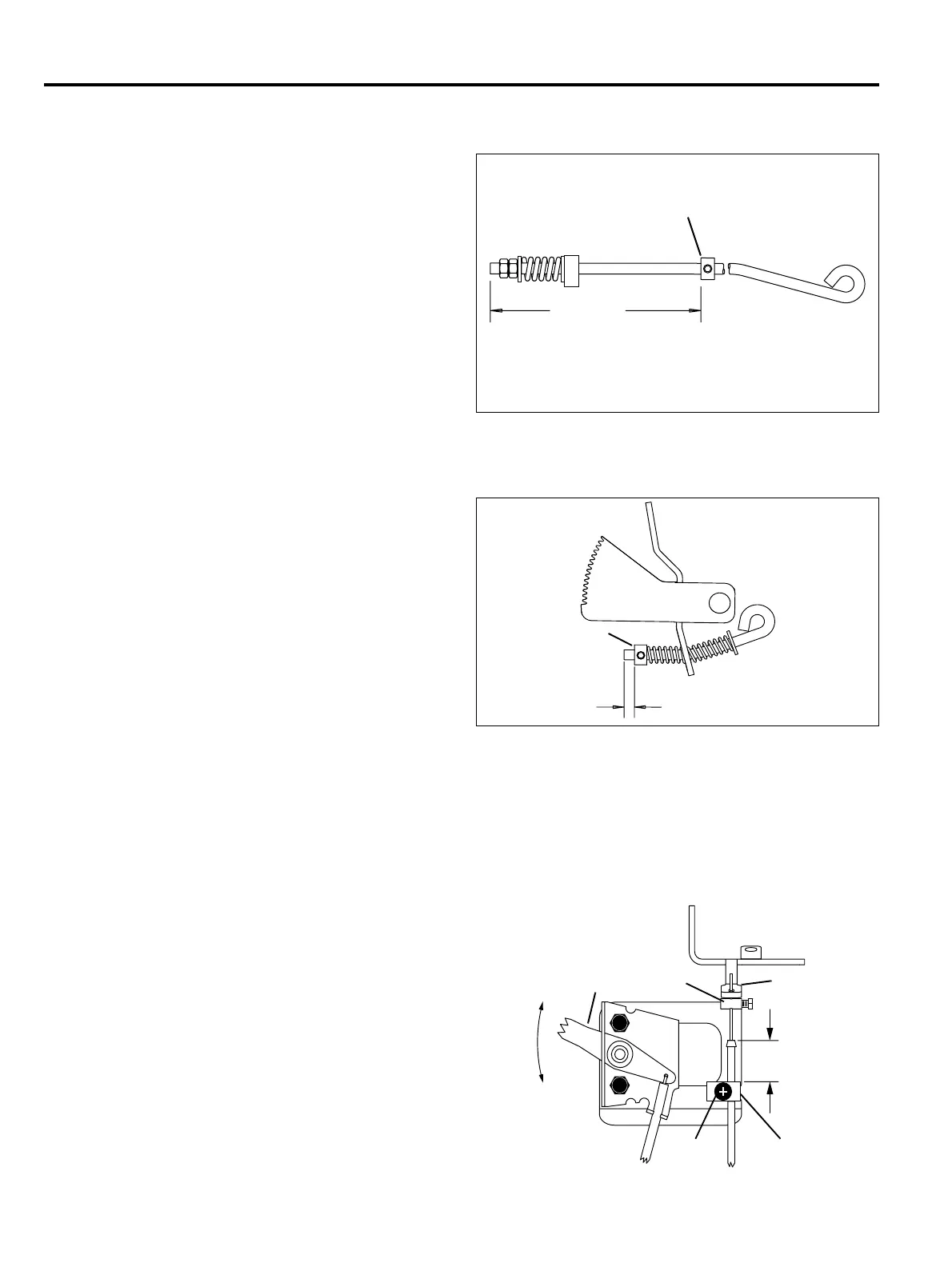

Abbildung 5H
5.10 EINSTELLUNG DER DROSSELFEDER ________________________________________
1. Untere Griffabdeckung abnehmen.
2. Stellschraube lösen und Manschette (AA) an der
Drosselfederstange so verschieben, dass sie 13 mm
vom Ende der Stange sitzt.
3. Stellschraube festziehen und untere Abdeckung am
Griff befestigen.
Abbildung 5I
5.11 EINSTELLUNG DES DROSSELKABELS _______________________________________
1. Befestigungsteile von der oberen Griffabdeckung
abnehmen, und Abdeckung zur Seite schieben. Die
Verdrahtung der Elektrobauteile nicht abtrennen.
2. Drossel (AH) auf Position ‚Schnell‘ schieben.
Befestigungsteile (AG) des Haltebügels lösen.
3. Drosselkabel so platzieren, dass das Ende des
Kabelmantels 32 mm über den Haltebügel (AJ) des
Kabels hinausragt. Kabel so weit wie erforderlich
nach oben schieben, bis sich das Kabelende im
Loch der Drosselanschlagscheibe (AK) befindet.
Die Befestigungsteile des Haltebügels festziehen.
4. Drossel (AH) auf Position ‚Langsam‘ schieben.
5. Darauf achten, dass der Hebelgriff ausgekuppelt ist.
Drahtanschlag (AL) verschieben, bis er gerade die
Drosselanschlagscheibe (AK) berührt.
Drahtanschlagschraube festziehen.
6. Drosselhebel langsam auf Position ‚Schnell‘
schieben. Das Kabelende muss sich ohne zu
klemmen durch das Loch in der
Drosselanschlagscheibe schieben.
Abbildung 5J
124 mm
Z
13 mm
AA
Schnell
Langsam
AH
AG
AJ
AK
AL
32 mm
