5 EINSTELLUNGEN
DE-13

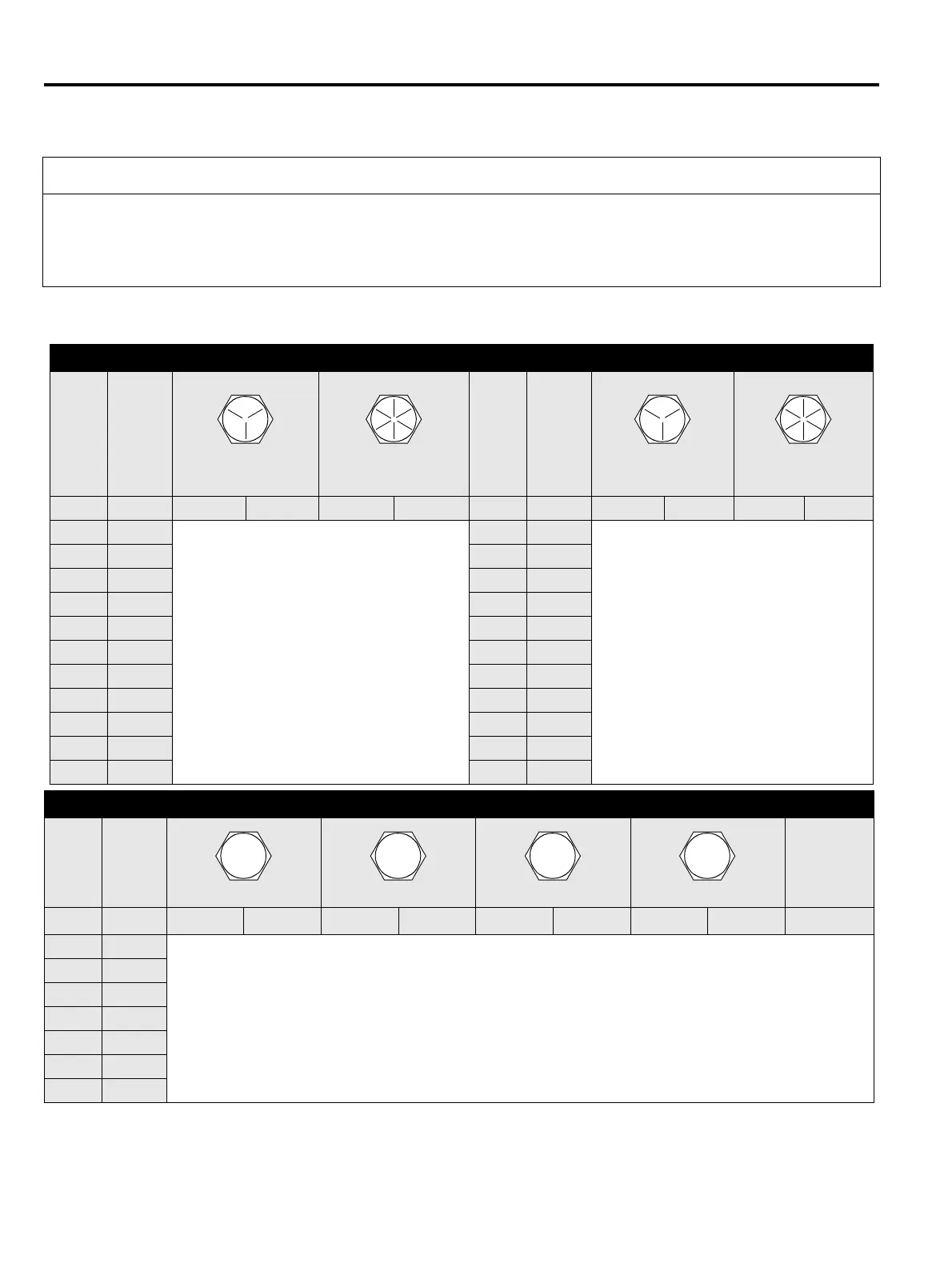

5.13 DREHMOMENTDATEN _____________________________________________________
Textron Golf, Turf & Specialty Products verwendet standardmäßig plattierte Schrauben der Festigkeitsklasse 5, wenn
nicht anders angegeben. Beim Anziehen plattierter Schrauben ist der Wert für geschmiert zu verwenden.
WARNUNG
Alle Drehmomente in diesen Tabellen sind ungefähre Wert und nur als Anhaltspunkt gedacht. Sie verwenden diese
Drehmomente auf Ihr eigenes Risiko. Textron Golf, Turf & Specialty Products übernimmt keine Verantwortung für
Verluste, Ansprüche oder Schäden, die sich aus der Verwendung dieser Tabellen ergeben.
Bei Verwendung eines Drehmomentwertes ist immer äußerste Vorsicht anzuwenden.
AMERIKANISCHE STANDARDSCHRAUBEN
GRÖ-
SSE
EIN-
HEITEN
FESTIGKEITS-
KLASSE 5
FESTIGKEITS-
KLASSE 8
GRÖ-
SSE
EIN-
HEITEN
FESTIGKEITS-
KLASSE 5
FESTIGKEITS-
KLASSE 8
Geschmiert Trocken Geschmiert Trocken Geschmiert Trocken Geschmiert Trocken
#6-32 in-lb (Nm) – 20 (2,3) – – 7/16-14 ft-lb (Nm) 37 (50,1) 50 (67,8) 53 (71,8) 70 (94,9)
#8-32 in-lb (Nm) – 24 (2,7) – 30 (3,4) 7/16-20 ft-lb (Nm) 42 (56,9) 55 (74,6) 59 (80,0) 78 (105)
#10-24 in-lb (Nm) – 35 (4,0) – 45 (5,1) 1/2-13 ft-lb (Nm) 57 (77,2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4,5) – 50 (5,7) 1/2-20 ft-lb (Nm) 64 (86,7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5,7) – 65 (7,3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8,4) 100 (11,3) 107 (12,1) 143 (16,1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9,6) 115 (13,0) 120 (13,5) 163 (18,4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17,7) 210 (23,7) 220 (24,8) 305 (34,4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19,5) 230 (26,0) 245 (27,6) 325 (36,7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31,1) 31 (42,0) 32 (43,3) 44 (59,6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35,2) 35 (47,4) 37 (50,1) 50 (67,8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
METRISCHE SCHRAUBEN
GRÖ-
SSE
EIN-
HEITEN
Nicht-
kritische
Befestigungs
-elemente in
Aluminium
Geschmiert Trocken Geschmiert Trocken Geschmiert Trocken Geschmiert Trocken
M4 Nm (in-lb) – – – – – – 3,83 (34) 5,11 (45) 2,0 (18)
M5 Nm (in-lb) 1,80 (16) 2,40 (21) 4,63 (41) 6,18 (54) 6,63 (59) 8,84 (78) 7,75 (68) 10,3 (910 4,0 (35)
M6 Nm (in-lb) 3,05 (27) 4,07 (36) 7,87 (69) 10,5 (93) 11,3 (102) 15,0 (133) 13,2 (117) 17,6 (156) 6,8 (60)
M8 Nm (in-lb) 7,41 (65) 9,98 (88) 19,1 (69) 25,5 (226) 27,3 (241) 36,5 (323) 32,0 (283) 42,6 (377) 17,0 (150)
M10 Nm (ft-lb) 14,7 (11) 19,6 (14) 37,8 (29) 50,5 (37) 54,1 (40) 72,2 (53) 63,3 (46) 84,4 (62) 33,9 (25)
M12 Nm (ft-lb) 25,6 (19) 34,1 (25) 66,0 (48) 88,0 (65) 94,5 (70) 125 (92) 110 (81) 147 (108) 61,0 (45)
M14 Nm (ft-lb) 40,8 (30) 54,3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94,9 (70)
4.6 8.8 10.9 12.9
