REGLAGES 4
21

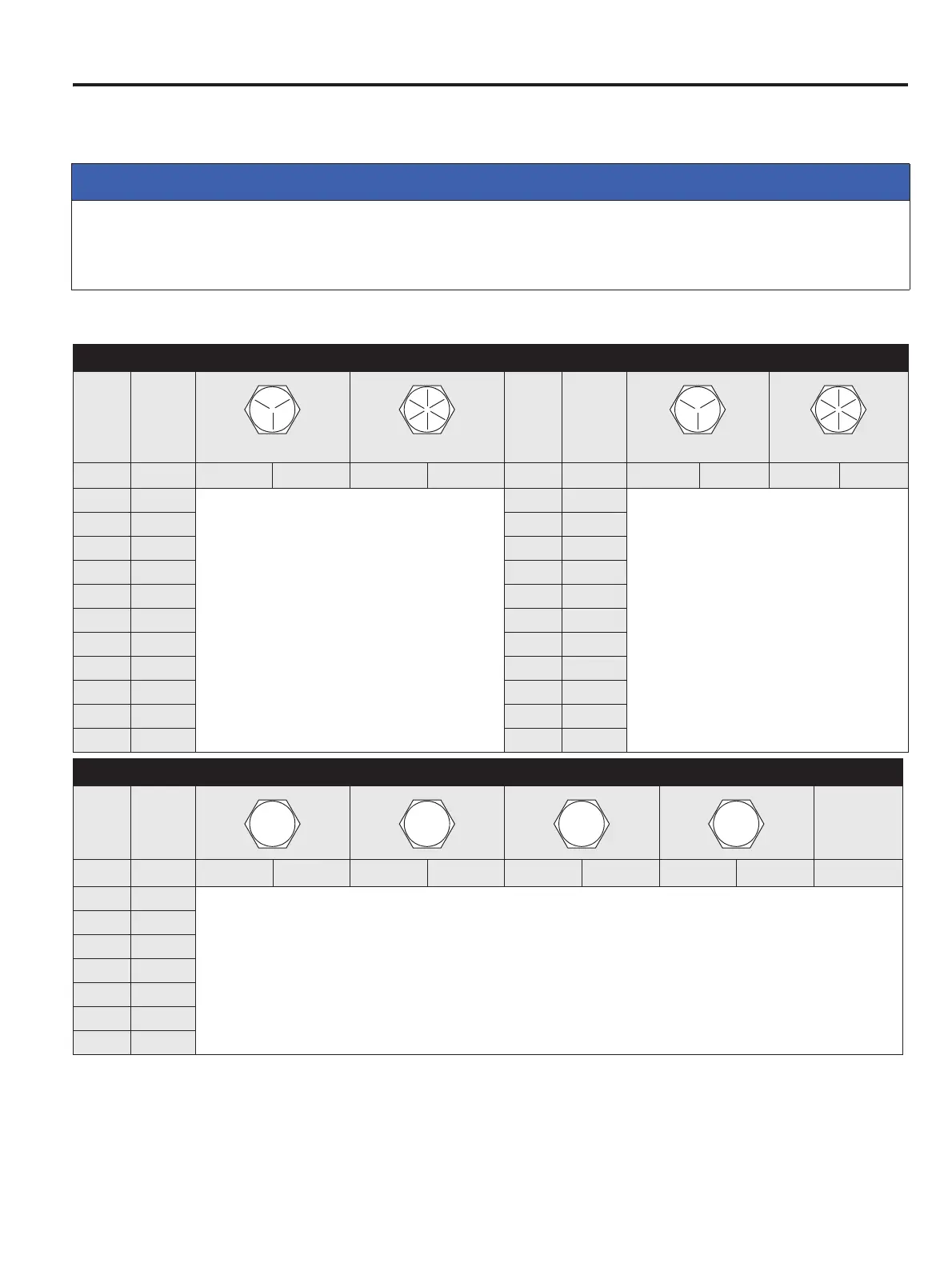

4.17 SPECIFICATIONS DES COUPLES DE SERRAGE ________________________________
Jacobsen recommande l’utilisation, en standard, de boulons métallisés de qualité 5, à moins qu’indiqué différemment. Pour
coupler ces boulons, se reporter aux valeurs indiquées pour le graissage.
4.18 COUPLES DE SERRAGE SPECIFIQUES _______________________________________
Joints sphériques de barre d’accouplement (2) : 40 Nm.
Joints sphériques du vérin de direction (2) : 54 Nm.
Boulons adaptateurs de la lame (14) : 47 - 54 Nm.
Boulons de la lame centrale (7) : 91-112 Nm.
Boulons de roue arrière (10) : 54 - 68 Nm.
Boulons de roue avant (10) : 115 - 129 Nm.
AVIS
Les valeurs des couples de serrage, indiquées dans les tableaux, sont toutes des valeurs approximatives et ne sont
données qu’à titre de référence. Toute utilisation de ces valeurs est à vos propres risques. Jacobsen décline toute
responsabilité en cas de perte, poursuites éventuelles ou dégâts pouvant résulter à la suite de leur utilisation.
Il faut faire très attention aux valeurs des couples de serrage utilisées.
ATTACHES DE LA NORME AMERICAINE
DIMEN
-SION
UNITES
QUALITE 5 QUALITE 8
DIMEN
-SION
UNITES QUALITE 5 QUALITE 8
Graissé Sec Graissé Sec Graissé Sec Graissé Sec
#6-32 in-lb (Nm) – 20 (2,3) – – 7/16-14 ft-lb (Nm) 37 (50,1) 50 (67,8) 53 (71,8) 70 (94,9)
#8-32 in-lb (Nm) – 24 (2,7) – 30 (3,4) 7/16-20 ft-lb (Nm) 42 (56,9) 55 (74,6) 59 (80,0) 78 (105)
#10-24 in-lb (Nm) – 35 (4,0) – 45 (5,1) 1/2-13 ft-lb (Nm) 57 (77,2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4,5) – 50 (5,7) 1/2-20 ft-lb (Nm) 64 (86,7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5,7) – 65 (7,3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8,4) 100 (11,3) 107 (12,1) 143 (16,1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9,6) 115 (13,0) 120 (13,5) 163 (18,4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17,7) 210 (23,7) 220 (24,8) 305 (34,4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19,5) 230 (26,0) 245 (27,6) 325 (36,7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31,1) 31 (42,0) 32 (43,3) 44 (59,6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35,2) 35 (47,4) 37 (50,1) 50 (67,8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
ATTACHES METRIQUES
DIMEN
-SION
UNITES
Attaches non
critiques
pour
l’aluminium
Graissé Sec Graissé Sec Graissé Sec Graissé Sec
M4 Nm (in-lb)––––––3,83 (34)5,11 (45)2,0 (18)
M5 Nm (in-lb) 1,80 (16) 2,40 (21) 4,63 (41) 6,18 (54) 6,63 (59) 8,84 (78) 7,75 (68) 10,3 (910 4,0 (35)
M6 Nm (in-lb) 3,05 (27) 4,07 (36) 7,87 (69) 10,5 (93) 11,3 (102) 15,0 (133) 13,2 (117) 17,6 (156) 6,8 (60)
M8 Nm (in-lb) 7,41 (65) 9,98 (88) 19,1 (69) 25,5 (226) 27,3 (241) 36,5 (323) 32,0 (283) 42,6 (377) 17,0 (150)
M10 Nm (ft-lb) 14,7 (11) 19,6 (14) 37,8 (29) 50,5 (37) 54,1 (40) 72,2 (53) 63,3 (46) 84,4 (62) 33,9 (25)
M12 Nm (ft-lb) 25,6 (19) 34,1 (25) 66,0 (48) 88,0 (65) 94,5 (70) 125 (92) 110 (81) 147 (108) 61,0 (45)
M14 Nm (ft-lb) 40,8 (30) 54,3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94,9 (70)
