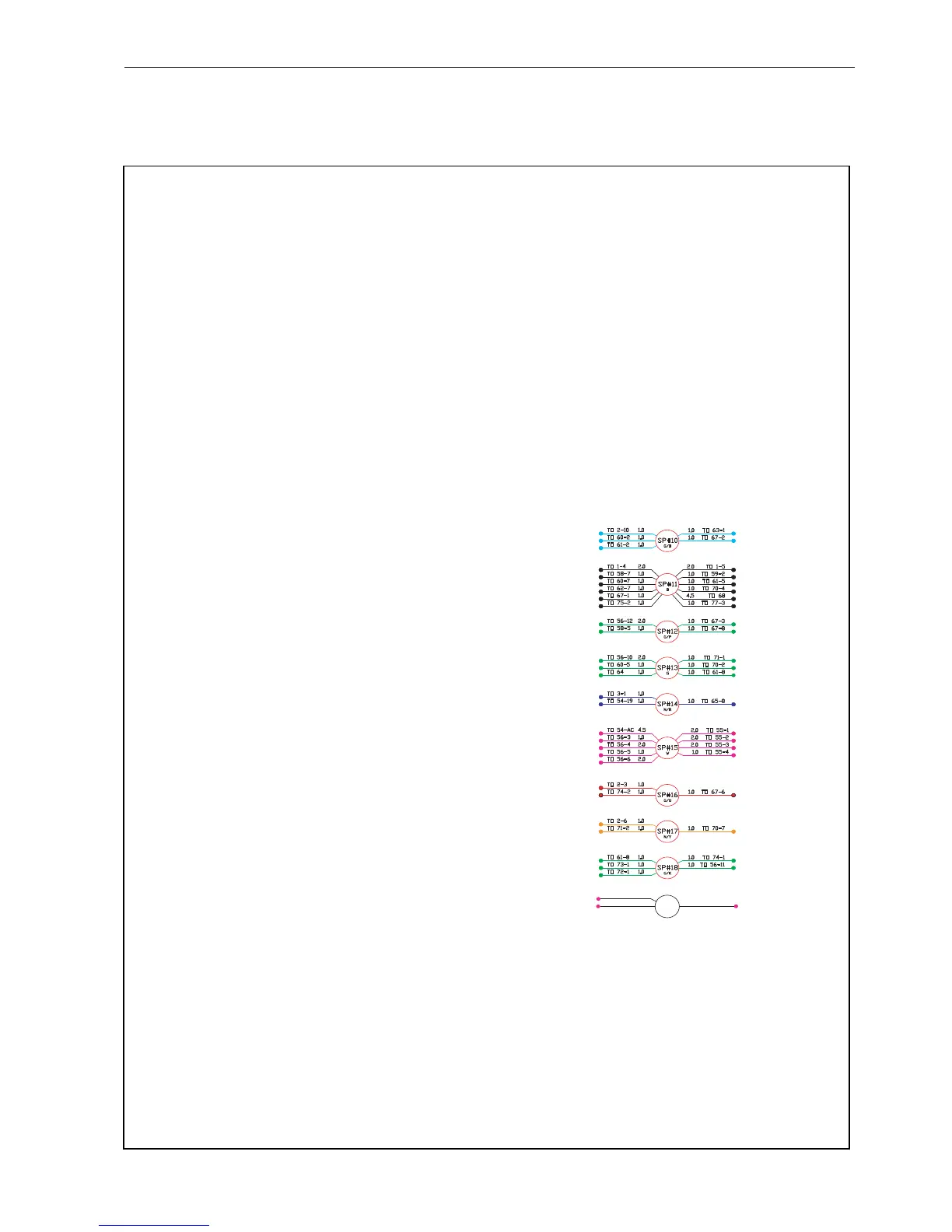

Připojení konzoly
KLÍČ KE SCHÉMATU ZAPOJENÍ
1 Rozdělení k hlavnímu svazku
2 Rozdělení k hlavnímu svazku
3 Rozdělení k hlavnímu svazku
54 Spínač na klíč
55 Pojistková skříň 1
56 Pojistková skříň 2
57 Baterie, kladný pól
58 Spínač přenesení váhy
59 Relé startování
60 Spínač sekání
61 Spínač ruční brzdy
62 Spínač pracovního světla
63 Ovládací páčka
64 Spínač nastavení (multifunkční měřič)
67 Modul (řízení)
68 Baterie, záporný pól
70 Multifunkční měřič
71 Kontrolka alternátoru
72 Kontrolka tlaku motorového oleje
73 Kontrolka filtru hydraulické kapaliny
74 Kontrolka přehřátí motoru
75 Kontrolka poruchy řídicího modulu
76 Kontrolka žhavicích svíček
77 Časovač žhavicích svíček
63 Připojení ovládací páčky
1Vstup SV
2 Spínač zvedání
5 Spínač snižování
67 Připojení modulu
10V
25V O/P
3 Vstup +12V IGP
4 Vstup 5V od spínače sekání
5 Elektromagnet sekání 12V O/P
6 Teplotní spínač
7 Spínač přehřátí 12V O/P
8 Vstup +12V IGP
9 Elektromagnet zvedání 12V O/P
10 Elektromagnet paliva 12V O/P
11 Elektromagnet lapování 12V O/P
12 Relé startování 12V O/P
13 Elektromagnet snižování 12V O/P
14 Signál zvedání 5V I/P
15 Signál snižování 5V I/P
16 Signál parkovací brzdy 5V I/P
17 Signál spínače sedadla 5V I/P
18 Kontrolka 12V O/P
SCHÉMATA 12
