QRaccordements hydrauliques
Se référer à la che de pré-installation concernant les raccorde-
ments suivants :
- évacuation
NOTE : il est possible de réduire des les temps de vidage du spa, en
raccordant opportunément le tuyau d'évacuation, comme indiqué
sur la che de pré-installation.
- trop-plein
NOTE : ce raccordement est obligatoire en cas d'installations à
l'intérieur.
XEectuer le raccordement à l'alimentation d'eau pour le rem-
plissage du spa (conformément à la norme EN 1717).
XInstaller le système de fermeture à clé de la couverture (
4).
Branchements et sécurité électrique
QRecommandations générales
L'installateur doit choisir des conducteurs avec des caractéristi-
ques et une section nominale adaptés à la spécique absorption de
courant du spa (voir che de pré-installation).
Le parcours du câble et le choix des matériaux et des solutions
d'installation les plus adéquates sont conés au professionnalisme
et à l'expérience de l'installateur ; il doit garantir et certier l'instal-
lation eectuée.
XEectuer le branchement sur le bornier comme indiqué sur
les schémas correspondants 3, 3a)
NOTE : si l’alimentation est réalisée avec une double ligne (380-
415V 2N), avant d’eectuer le branchement, éliminer les barret-
tes de connexion indiquées, situé près du bornier d’alimentation.
XAn de garantir le degré de protection contre les projections
d'eau, tel que prévu par les normes et pour faciliter le raccorde-
ment au réseau électrique, un serre-câble a été installé.
XL'installateur devra raccorder le conducteur de "phase" à la
borne correspondante et le conducteur "neutre" à la borne N
(en respectant l'ordre indiqué), tandis qu'il devra brancher le
conducteur de “terre” sur la borne portant le symbole , en veil-
lant à ne pas endommager les composants présents à l'intérieur
Une fois terminée l'installation, le serre-câble et le couvercle du
boîtier devront être fermés hermétiquement.
JACUZZI EUROPE S.p.A. décline toute responsabilité dans les cas
suivants :
installation réalisée par du personnel non qualié et/ou non auto-
risé à délivrer la certication des travaux eectués.
Non-respect des normes et des dispositions légales relatives aux
installations électriques des habitations, en vigueur dans le pays où
l’installation a été eectuée.
Non-respect des instructions concernant l’installation et l’entretien
fournies dans le présent manuel.
Emploi de matériaux non appropriés et/ou non certiés conformes
pour cette installation.
Installation des spas non conforme aux dispositions susmentionnées.
En cas d’exécution d’opérations incorrectes qui réduisent le degré de
protection des appareils électriques contre les projections d’eau ou
modient la protection contre l’électrocution par contacts directs et
indirects, ou encore génèrent des conditions d’isolation, dispersions
de courant et surchaues anormales.
Remplacement ou modication des composants ou de parties de
l’appareil par rapport à la livraison d’origine entraînant l’exclusion
de la responsabilité du Fabriquant.
Réparation de l’appareil par du personnel non agréé et emploi de
pièces détachées non originales Jacuzzi Europe S.P.A.
Contrôles de fonctionnement
Première mise en service
XRetirer la couverture thermique du spa et démonter les pan-
neaux frontaux et latéraux, si présents (se référer au chapitre cor-
respondant).
XVérier que la cartouche du ltre soit présente à l'intérieur du
logement prévu à cet eet et que les diérents composants soient
montés correctement (voir chap. “Entretien du ltre à cartouche”).
XVérier que la vanne de vidange présente sur la base (et
éventuellement, celles à bille, si installées) soit fermée (se référer
à la che de pré-installation fournie avec le produit).
NOTE : le tuyau qui raccorde le trop-plein à l'évacuation doit tou-
jours rester ouverte (se référer à la che de pré-installation).
XVérier si toutes les buses d'hydromassage sont ouvertes.

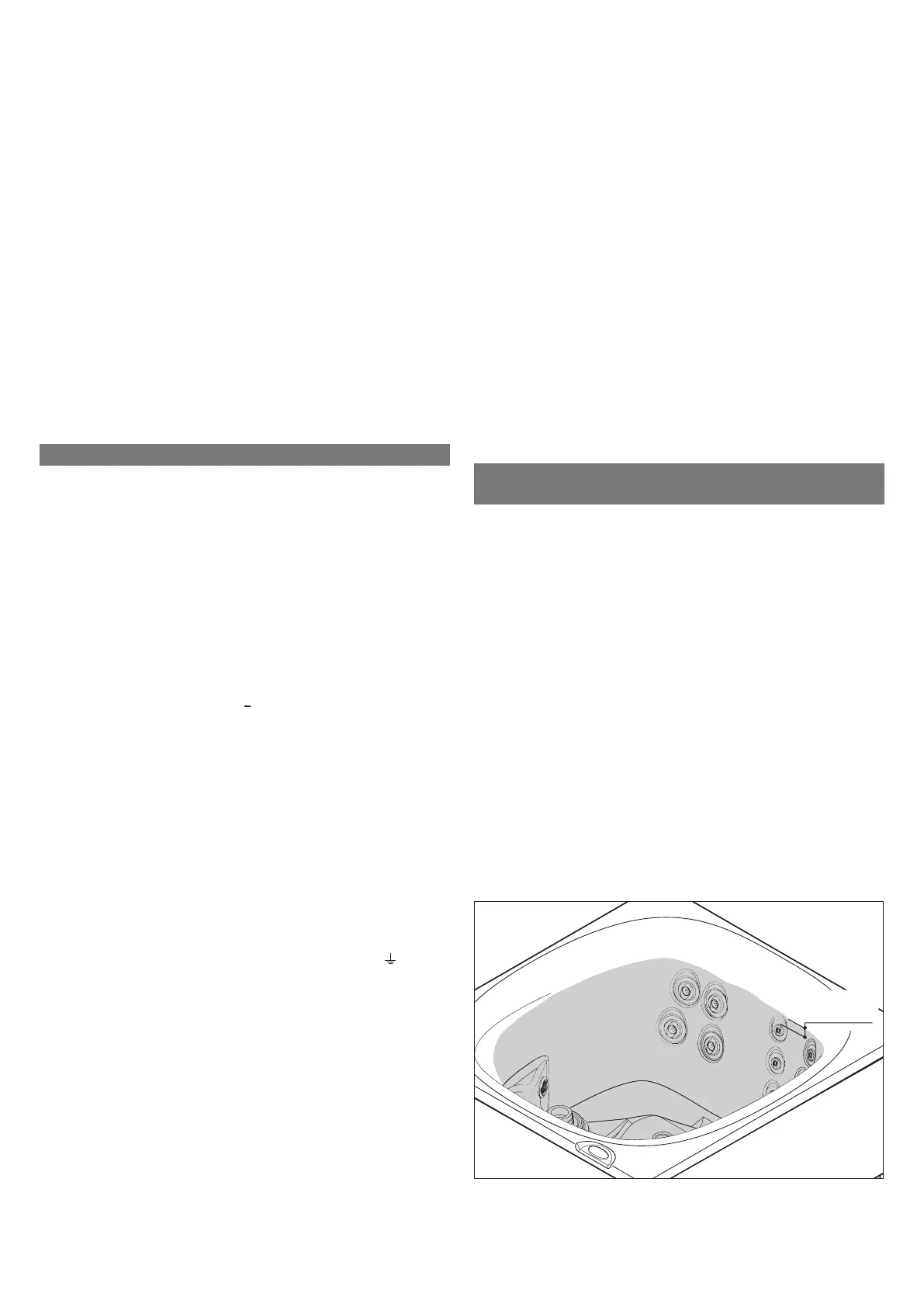

XRemplir le spa de manière à ce que les buses les plus hautes
soient couvertes (dossier).
4-5 cm
