VI. Installation

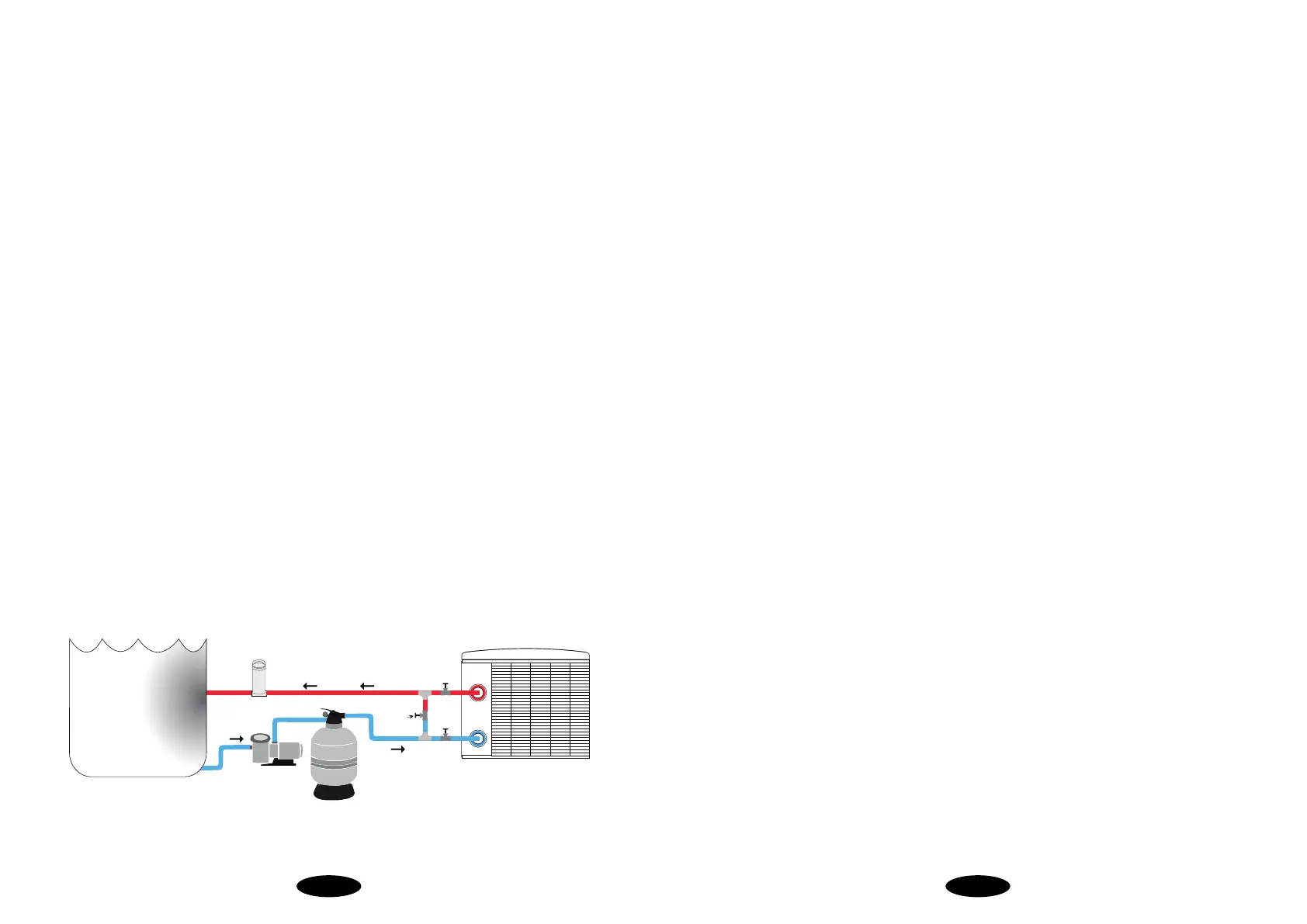

2. Dessin des connexions des tuyaux d’eau
Note : Cette illustration de la disposition de tuyaux est fournie a titre de référence seulement.
1. Installation
A. La thermopompe doit être placée à un endroit avec une ventilation adéquate.
B. Recommandation : Le cadre de support doit être xé à une base ou à des
ancrages en métal au moyen de boulons (M10). La base doit être résistante et
être elles même xée; si des ancrages sont utilisés, ils doivent être forts et traités
contre la rouille.
C. N’entreposez rien près des accès d’entrée et de sortie d’air, la région doit être
libre de tout obstacle. II ne doit y avoir aucune barrière à moins de 2 mètres de
l’appareil, sinon son efcacité sera réduite et il pourrait même s’arrêter.
D. Pour son opération, l’appareil a aussi besoin d’une pompe à eau rattachée, pompe
qui doit être fournie par l’utilisateur (habituellement, la pompe du système de
traitement de l’eau). Pour le débit recommandé pour cette pompe à eau, référez-
vous aux paramètres techniques, avec une hauteur de tête maximale de 10 mètres.
E. Lorsque l’appareil fonctionne, il y aura production d’eau de condensation. Près du
bas de l’appareil, vous pourrez voir une sortie d’eau; placez-y l’embout de drainage
(voir les accessoires) dans la sortie d’eau et xez-le adéquatement.
Chlorinateur
Entrée d’eau
Sortie d’eau
Valve de
contournement
optionnel
Valve
Valve
Pompe
Filtreur
Thermopompe
Piscine
15
IX. Testing
I. Inspection before use
2. Trial
A. Check installation of the whole heat pump unit and the pipe connections
according to the pipe connecting drawing.
B. Check the electric wiring according to the electric wiring diagram and grounding
connection.
C. Make sure that the main heat pump unit power switch is off.
D. Check the temperature setting.
E. Check the air inlet and outlet.
A. The user must start the pump before the heat pump unit and Turn off the heat
pump unit before the pump otherwise the heat pump will be damaged.
B. The user should start the pump, check for any leakage of water and then set
suitable temperature in the controller and then switch on power supply.
C. In order to protect the heat pump unit, the heat pump unit is equipped with a
time lag starting function. When starting the heat pump unit, the blower will run
3 minutes earlier than the compressor.
D. After the heat pump unit starts up, check for any abnormal noise from the heat
pump unit.

Jacuzzi JA50 Specifications

General

Brand	Jacuzzi
Model	JA50
Category	Heat Pump
Language	English
