Jacuzzi JA50 User Manual

8
VI. Installation Guide

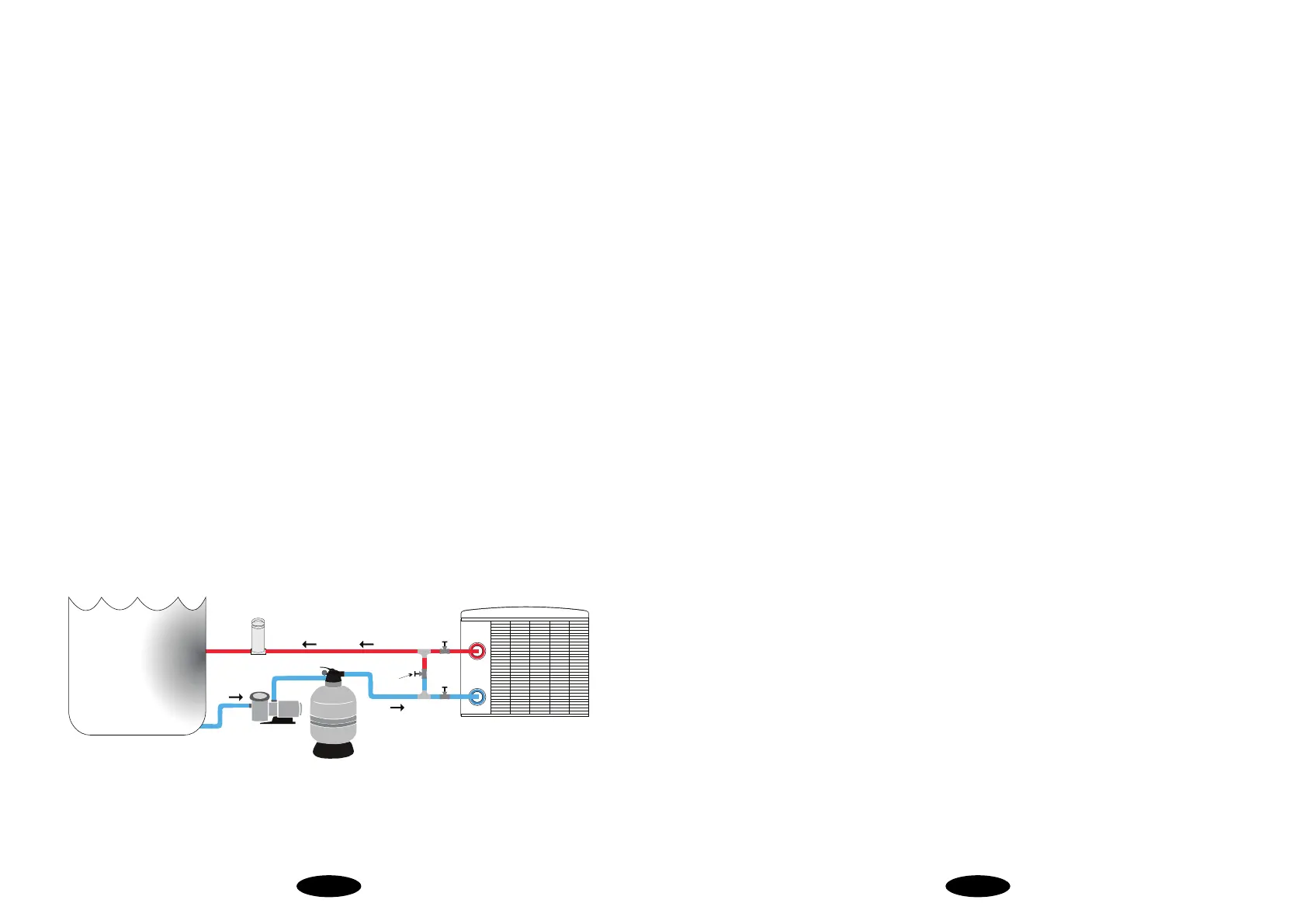

2. Drawing for water piping connection
Note: The drawing is just for demonstration and layout of the pipes is only for reference.
1. Installation
A. The swimming pool heater should be installed in a place with good ventilation.
B. Recommendation : The frame must be xed by bolts (M10) to foundation or
brackets. The foundation must be solid, leveled and fastened. The bracket must be
strong enough anti rust treated.
C. Do not stack substances that will block air ow near inlet or outlet area, and
there is no barrier within 2 meters behind the main heat pump unit, or the
efciency of the heater will be reduced or even stopped.
D. The unit needs an appended pump (Supplied by the user). The recommended
pump specication-ux: refer to Technical Parameter, Max. Lift ≥ 10m
2
.
E. When the unit is running, there will be condensation water discharged from the
bottom. Put the drainage nozzle (accessory) into the hole and clip it well and then
connect a pipe to drain the condensation water out.
Chlorine sanitzer
Water in
Water out
Valve
Valve
Optional
bypass Valve
Pump
Filter
Heat pump
Pool
15
IX.Vérications
I. Inspection avant l’utilisation de l’appareil
2. Essai de l’appareil
A. Vériez l’installation de l’appareil sur sa base, ainsi que les branchements des
tuyaux selon le diagramme.
B. Veriez que les raccords électriques respectent le diagramme; vériez que la mise
à la terre est effectuée correctement.
C. Assurez-vous que l’interrupteur de l’appareil est placé à la position « Éteint » (off).
D. Vériez le degré de température choisi.
E. Vériez que les entrées et sorties d’air sont libres.
A. Vous devez toujours démarrer la pompe de circulation de l’eau avant de démarrer
la thermopompe; à l’inverse, vous devez toujours arrêter la thermopompe avant
d’arrêter la pompe pour l’eau. Procéder autrement endommagerait l’appareil.
B. Dans l’ordre, allumez la pompe pour l’eau, vériez qu’il n’y a pas d’écoulement
d’eau aux connexions, choisissez la température désirée et puis démarrez la
thermopompe.
C. Pour protéger la thermopompe, l’appareil est équipé d’une fonction de délai de
3 minutes du démarrage du compresseur. Le ventilateur fonctionnera durant 3
minutes avant que le compresseur démarre.
D. Après le démarrage du compresseur, écoutez pour détecter tout bruit qui serait
anormal.

Jacuzzi JA50 Specifications

General

Brand	Jacuzzi
Model	JA50
Category	Heat Pump
Language	English
