14
2.7 Affichage de dysfonctionnement
Il y aura un code de dysfonctionnement sur l’écran du contrôleur en cas de dysfonctionnement relatif.
Vous pouvez vous référer à la table de dysfonctionnement pour trouver la cause de l’échec.

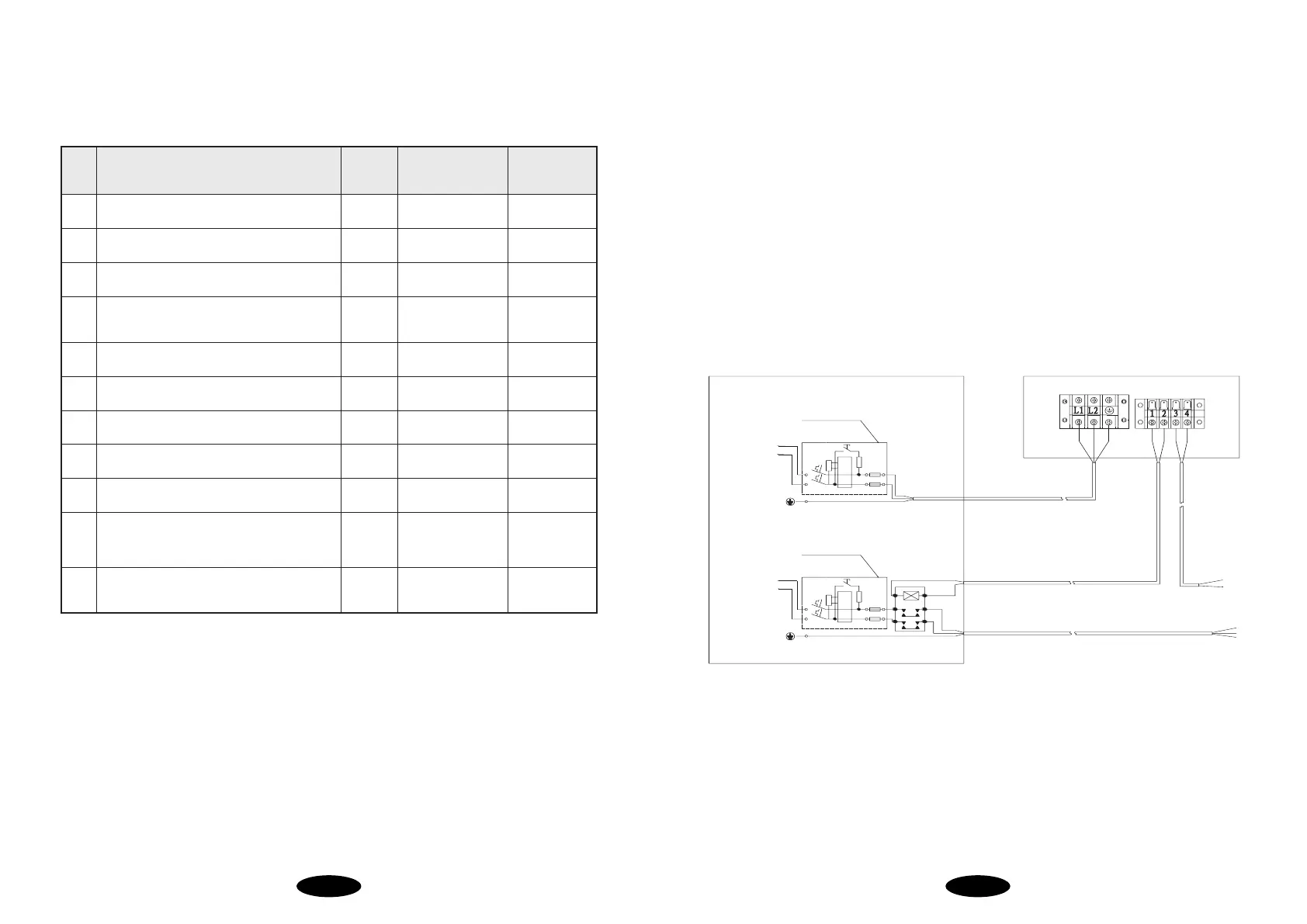

No Nom du paramètre
Défaut
(
o
C/F)
Variance Remarque
01 Température réglée de chauffage 35/95 18~35
o
C/64~95F
02 Réservé 40/104 10~40
o
C/50~104F Réservé
03 Intervalle de décongélation 40 30~90min
04
Température de la serpentine d’entrée de
dégivrage
-7/19 -30~0
o
C/-22~32F
05 Température de la serpentine de dégivrage 13/55 2~30
o
C/36~86F
06 Durée maximale du dégivrage 12MIN 1~12MIN
07 Système simple/double 1 0/1 Réservé
08 Fonction de mémoire 1 0 (No) /1 (Yes)
09 Type d’unité 2 0/1/2/3 Réservé
A
Pompe à eau
Mode de fonctionnement
0
0 (Normal) /1
(Special)
B
Retour du compresseur de cible/ différence de
températures de la serpentine en chauffant
3/37 -15~15
o
C/5~59F
9
3. Wiring
A. Connect to appropriate power supply, the voltage should comply with the rated
voltage of the products. Earth the heat pump unit well.
B. Wiring must be handled by a professional technician according to the circuit
diagram.
C. Set leakage protector according to the local code for wiring (leakage operating
current ≥ 30mA).
D. The layout of power cable and signal cable should be orderly and not affecting
each other.
5. Turnontheheatpumpunitonlyafternishingallwiringconstruction
and re-checking.
4. Electric wiring diagram
Note: The swimming pool heat pump must be earthed well.
TERMINAL BOARDUSER ELECTRIC BOX
BREAKER/FUSE
(Customer prepare)
BREAKER/FUSE
(Customer prepare)
POWER SUPPLY
230V / 60HZ
POWER SUPPLY
230V / 60HZ
SPA control
(208-230V/60Hz-0.5A)
PUMP
GROUNDING
CONTACTOR
GROUNDING
HEAT PUMP
L1
L2
L1
L2
