Jaga JRT-100 Manual

1.
2. INSTELLINGEN

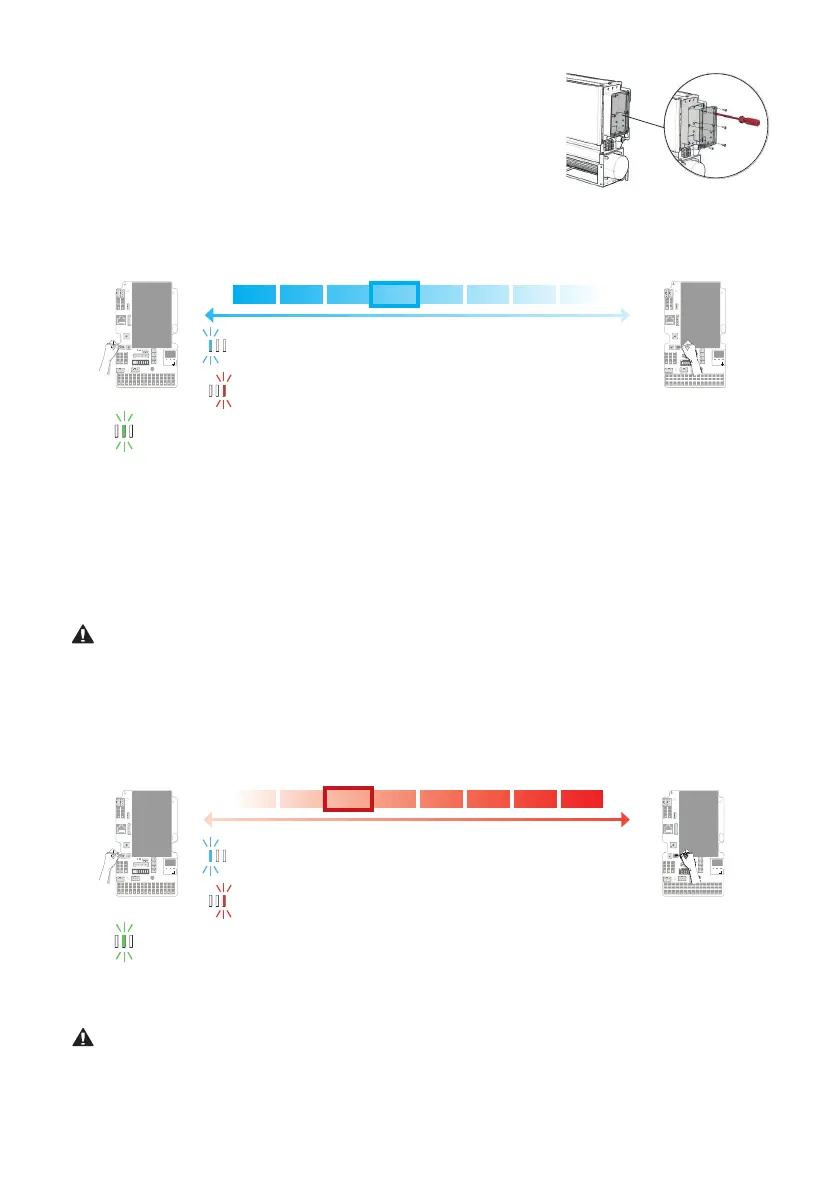

.. WATERTEMPERATUUR AANPASSEN
... Instellen maximale watertemperatuur koelen
Door de maximale temperatuur lager in te stellen, zal het toestel later starten. Indien
de maximale watertemperatuur hoger wordt ingesteld, zal het toestel sneller starten .
. Start instellen: druk de [-] knop van de printplaat in tot de blauwe LED x knippert en laat los .
. Druk kort op [-] of [+] om de ingestelde temperatuur aan te passen .
. Afsluiten instellen: druk de [-] knop van de printplaat in tot de blauwe LED x knippert en laat los .
... Instellen minimale watertemperatuur verwarmen
Door de minimale temperatuur hoger in te stellen, zal het toestel later starten. Indien de
minimale watertemperatuur lager wordt ingesteld, zal het toestel sneller starten .
Indien u een warmtepomp heeft, is het misschien nodig om de minimale watertemperatuur wat lager te zetten .
. Start instellen: druk de [+] knop van de printplaat in tot de rode LED x knippert en laat los .
. Druk kort op [-] of [+] om de ingestelde temperatuur aan te passen .
 C C C C C C C C
De blauwe LED knippert snel, zodra de minimum temperatuur is bereikt .
De blauwe LED knippert snel, zodra de minimum temperatuur is bereikt .
De rode LED knippert snel, zodra de maximum temperatuur is bereikt .
De rode LED knippert snel, zodra de maximum temperatuur is bereikt .
Automatische controle: de groene LED licht op als de watertemperatuur (aanvoerwater) kouder is dan de
ingestelde watertemperatuur.
Automatische controle: de groene LED licht op als de watertemperatuur (aanvoerwater) warmer is dan de
ingestelde watertemperatuur .
 C C C C C C C C
. Afsluiten instellen: druk de [+] knop van de printplaat in tot de rode LED x knippert en laat los .
Na  seconden gaat het toestel terug naar de gekozen mode .
POWER 45W
INPUT: 110-240VAC
OUTPUT: 24V
NL
15120045
GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V
GND 0-10V 24V
GND 24V
GND 24V
+24V RC IN/OUT GND
Tsens 1
CONTROL PANEL
I2CRS485 A/B
CO2PC / RF
THERMOSTATE 1
DIPSWITCH
Tsens 2
Tsens 3
Tsens 4
JAGA
12345678
ON
POWER 45W
INPUT: 110-240VAC
OUTPUT: 24V
NL
15120045
GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V
GND 0-10V 24V
GND 24V
GND 24V
+24V RC IN/OUT GND
Tsens 1
I2CRS485 A/B
CO2PC / RF
Tsens 2
Tsens 3
Tsens 4
1234
ON
POWER 45W
INPUT: 110-240VAC
OUTPUT: 24V
NL
15120045
GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V
GND 0-10V 24V
GND 24V
GND 24V
+24V RC IN/OUT GND
Tsens 1
CONTROL PANEL
I2CRS485 A/B
CO2PC / RF
THERMOSTATE 1
DIPSWITCH
Tsens 2
Tsens 3
Tsens 4
JAGA
12345678
ON
POWER 45W
INPUT: 110-240VAC
OUTPUT: 24V
NL
15120045
GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V
GND 0-10V 24V
GND 24V
GND 24V
+24V RC IN/OUT GND
Tsens 1
I2CRS485 A/B
CO2PC / RF
Tsens 2
Tsens 3
Tsens 4
1234
ON
JAGA NV | BRIZA   JFCC | MANUEL | .. | V..
