Curve : Snelheid versus -V stuursignaal
Min
1010
BMS (V)
Max

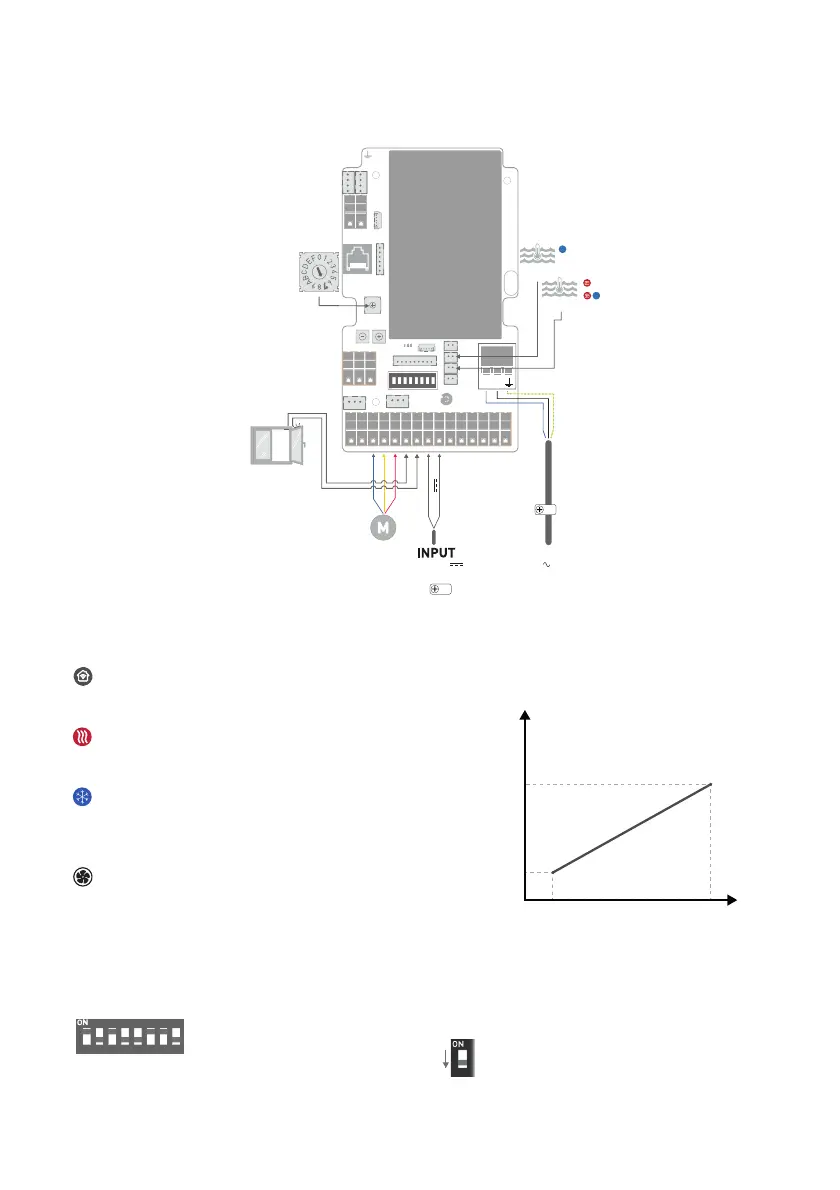

A.0  10V BMS MET WATERTEMPERATUURBEWAKING
A.. FABRIEKSINSTELLINGEN
Het toestel wordt gestuurd via BMS (domotica). Het toestel start zodra de kamerthermostaat in verwarmen of
koelen staat en als de ingestelde watertemperatuur is bereikt.
Het toestel start zodra de watertemperatuur >  C en er een
-V stuursignaal is.
Enkel bij configuratiecode FCC.BR / FCC.BR!
Het toestel start zodra de watertemperatuur < °C en er een -V
stuursignaal is.
Snelheid in functie van het binnenkomend stuursignaal.
POWER 45W
INPUT: 110-240VAC
OUTPUT: 24V
NL
15120045
GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V
GND 0-10V 24V
GND 24V
GND 24V
+24V RC IN/OUT GND
Tsens 1
CONTROL PANEL
I2CRS485 A/B
CO2PC / RF
THERMOSTATE 1
DIPSWITCH
Tsens 2
Tsens 3
Tsens 4
JAGA
12345678
ON
(230V - 50Hz)
[C]
[B]
GND
0-10 V
0-10 V )(GND /
[I]
[A]
2-pijp
4-pijp
4-pijp
Raamcontact
Het raamcontact is niet standaard geactiveerd en dient handmatig te worden in-/uitgeschakeld .
Inschakelen : zet de dipswitch op 
12345678
ON
1
ON
trekontlasting
JAGA NV | BRIZA   JFCC | MANUEL | .. | V..
