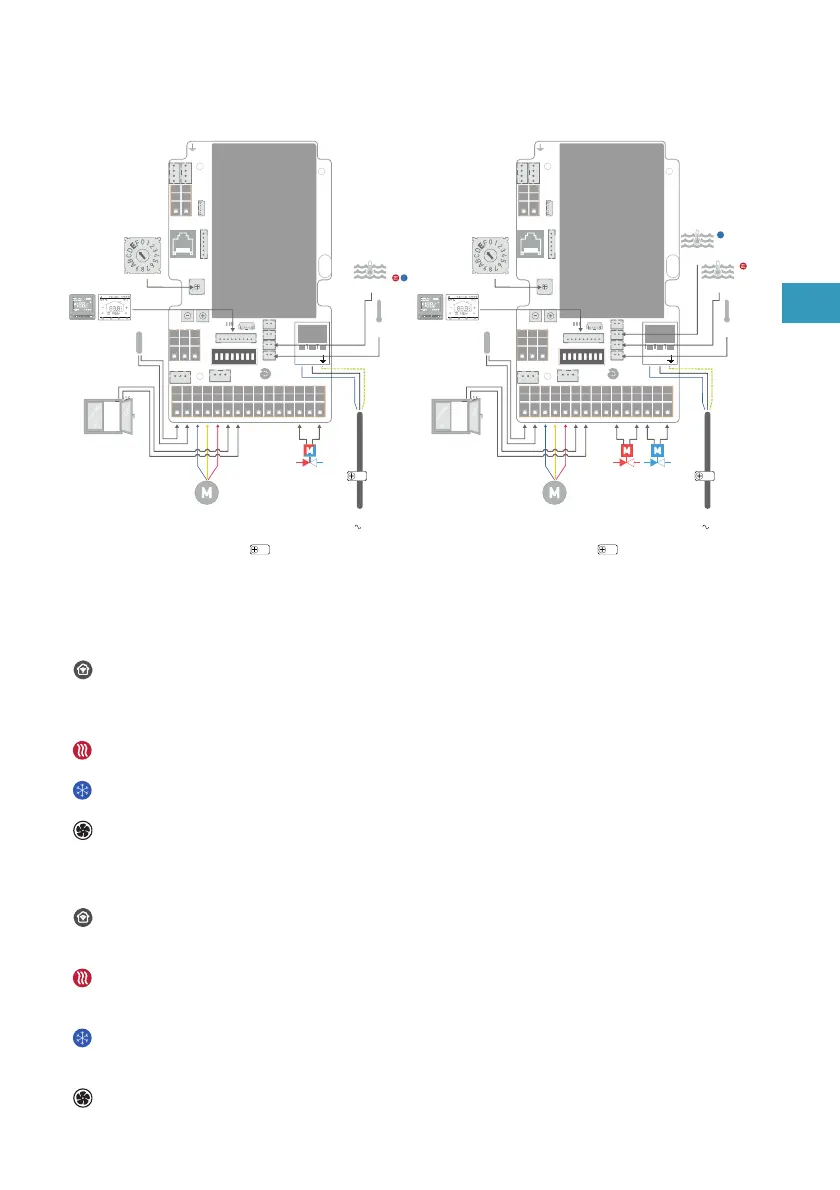

C. KAMERTHERMOSTAAT JRT100 J1 / JRT100TW J2

Configuratiecode : FCC.BRE / FCC.BRE

C.. FABRIEKSINSTELLINGEN

C.. -pijpsaansluiting

Het toestel wordt gestuurd via de kamerthermostaat. Het toestel start zodra de kamerthermostaat in verwarmen of

koelen staat en als de ingestelde watertemperatuur is bereikt. Thermomotor [G] is aangesloten en opent als de

kamerthermostaat in ‘verwarmen’ of ‘koelen’ staat.

Het toestel start zodra de kamerthermostaat in ‘verwarmen’ staat en de watertemperatuur > °C.

Het toestel start zodra de kamerthermostaat in ‘koelen’ staat en de watertemperatuur < °C.

Snelheid bepaald door kamerthermostaat.

C.. -pijpsaansluiting

Het toestel wordt gestuurd via de kamerthermostaat. Het toestel start zodra de kamerthermostaat in verwarmen of

koelen staat en als de ingestelde watertemperatuur is bereikt.

Het toestel start zodra de kamerthermostaat in ‘verwarmen’ staat en de watertemperatuur > °C.

Thermomotor [G] is aangesloten en opent als de kamerthermostaat in ‘verwarmen’ staat.

Het toestel start zodra de kamerthermostaat in ‘koelen’ staat en de watertemperatuur < °C.

Thermomotor [H] is aangesloten en opent als de kamerthermostaat in ‘koelen’ staat.

Snelheid bepaald door kamerthermostaat.

-pijp -pijp

POWER 45W

INPUT: 110-240VAC

OUTPUT: 24V

15120045

GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V

GND 0-10V 24V

GND 24V

+24V RC IN/OUT GND

Tsens 1

CONTROL PANEL

I2CRS485 A/B

CO2PC / RF

THERMOSTATE 1

DIPSWITCH

Tsens 2

Tsens 3

Tsens 4

JAGA

12345678

(230V - 50Hz)

[C]

[B]

[D]

[E]

[J2]

[J1]

[I]

[A]

[G] [H]

4-pijp
